初效板式耐水洗折叠过滤器结构优化与重复清洗寿命评估

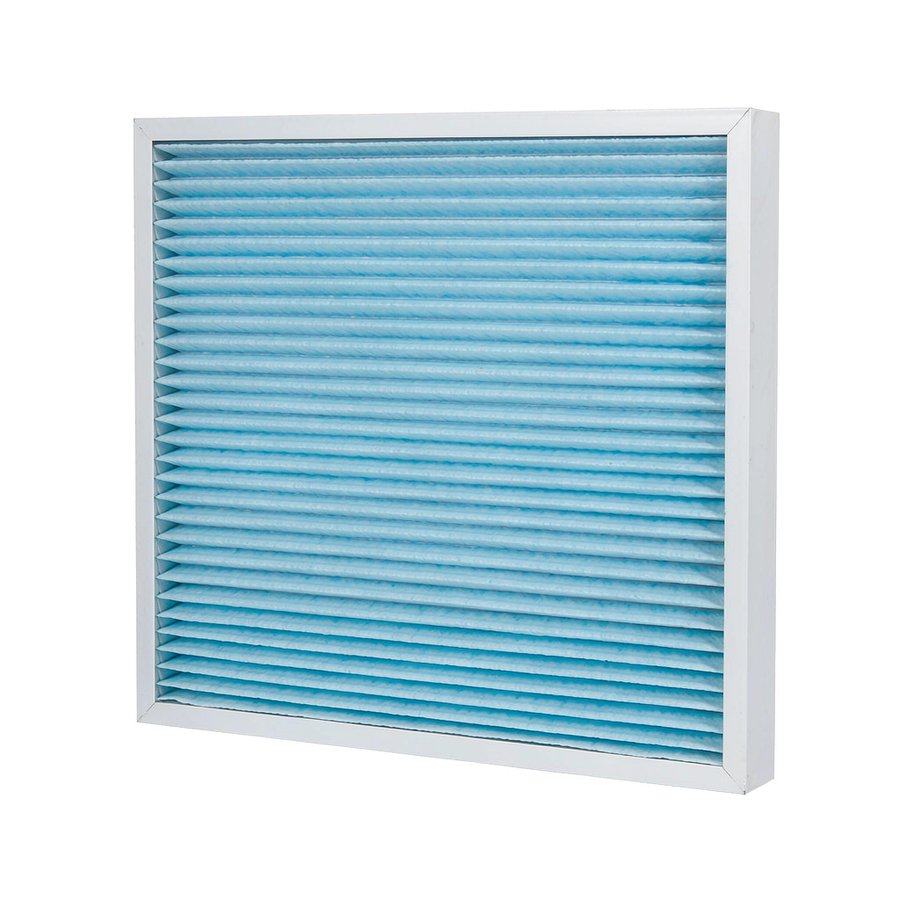

图1 初效板式耐水洗折叠过滤器产品结构示意

产品概述

初效板式耐水洗折叠过滤器是一种以合成纤维或玻璃纤维滤料为主体、辅以金属或塑料边框成型的高效预过滤装置。与传统一次性纸框过滤器不同，该类型过滤器采用可重复清洗的滤料与加强型骨架结构，适用于中央空调、洁净厂房、商业建筑及工业通风系统中粒径较大的尘埃捕集（ASHRAE，2017）。

国内学者王军等（2019）在《暖通空调》杂志发表的研究指出，板式耐水洗过滤器在维持较高捕集效率的同时，可显著降低使用周期内的耗材更换频次。国外学者Brown与Miller（2018）在《Building and Environment》中也强调，可清洗预过滤器的生命周期成本较一次性产品具有明显优势，尤其在粉尘负荷较高的商业建筑中表现突出。

产品结构与技术特点

初效板式耐水洗折叠过滤器的核心结构由框架、折叠滤料、支撑网及密封条四部分组成。边框通常选用镀锌钢板、铝合金或ABS塑料，兼具轻量化与耐腐蚀特性；滤料则多采用可水洗的聚酯纤维或玻璃纤维混合毡，通过热粘合工艺固定褶形。

折叠结构是增大有效过滤面积的关键。根据《空气过滤器》（GB/T 14295-2019）的定义，过滤面积与迎风面积之比称为展开比，常见产品的展开比可达8～15倍。较大的展开比可在相同风量下降低迎面风速，从而减小初始阻力并延长容尘周期。

耐水洗性能的实现主要依赖两方面：一是滤料本身具备憎水性与机械强度，多次冲洗后不易脱纤或变形；二是边框与滤料之间的密封工艺能够承受反复浸泡与风干。中国建筑科学研究院（2021）的测试报告显示，优质耐水洗过滤器在10次标准清洗后，结构完整率仍可保持在90%以上。

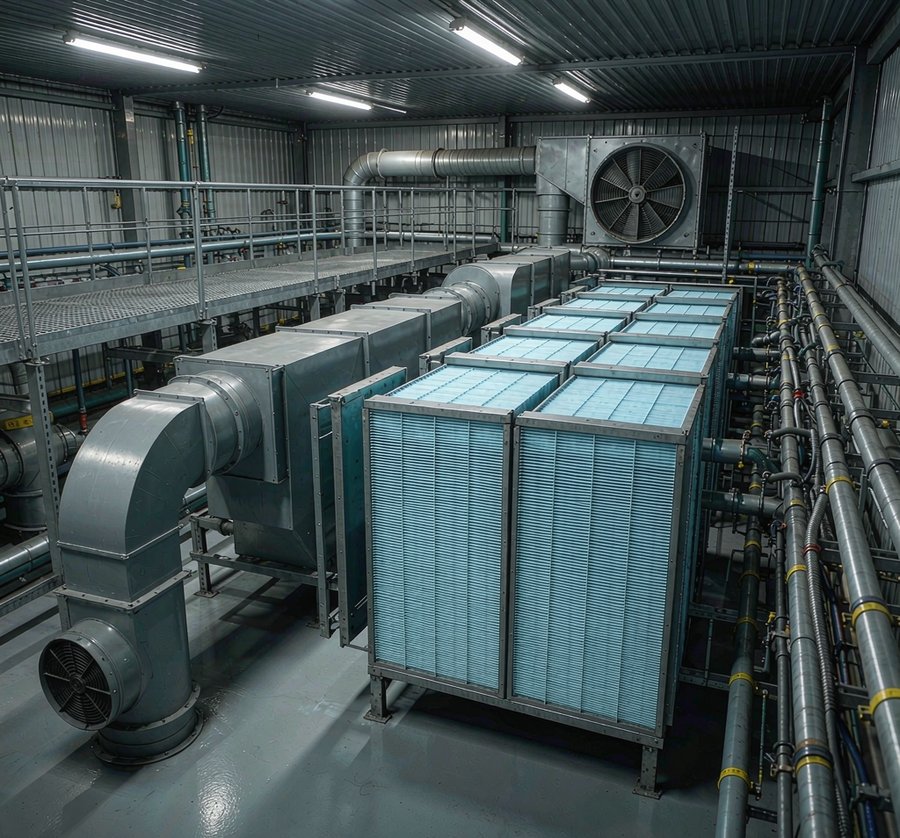

图2 HVAC系统中过滤器的典型安装场景

主要性能参数

下表汇总了常见规格初效板式耐水洗折叠过滤器的典型性能参数，供工程选型参考。实际参数应以生产厂家提供的技术文件为准。

参数项目	典型范围	说明
外形尺寸（mm）	592×592×46 / 287×592×46 / 492×592×46	常见为595/290/495系列，需与安装框架匹配
滤料材质	聚酯纤维、玻璃纤维混合毡	可水洗、抗撕裂、耐酸碱
边框材质	镀锌钢板 / 铝合金 / ABS塑料	根据使用环境选择
过滤效率等级	G2、G3、G4（EN 779）	对应计重效率80%～95%
额定风量（m³/h）	1000～4500	与尺寸及展开比相关
初始阻力（Pa）	30～60	在额定风量下测定
建议终阻力（Pa）	150～250	达到后需清洗或更换
耐清洗次数	≥5次（标准清洗）	视水质与清洗方式而定
工作温度（℃）	-20～+80	超出范围需选用特殊材料
相对湿度	≤95%RH	高湿环境需加强排水设计

结构优化方向

为进一步提升初效板式耐水洗折叠过滤器的综合性能，研究者与工程技术人员从滤料、褶形、密封与排水四个维度开展了大量结构优化工作。

滤料复合化

单一材质滤料往往难以兼顾效率、阻力与耐洗性。国内清华大学团队（2020）提出采用多层梯度滤料：迎风面设置较疏松的支撑层，背风面设置较致密的过滤层。这种梯度结构可在不显著增加阻力的前提下提高细颗粒捕集能力，同时减少清洗时滤料堵塞。

褶形几何优化

褶高、褶间距与褶形角度直接影响过滤面积与气流分布。国外学者Fisk（2019）在《Energy and Buildings》中的模拟结果表明，当褶间距与滤料厚度之比控制在8～12时，可在阻力与容尘量之间取得较好平衡。过密的褶形虽然增加了面积，但会导致相邻褶间灰尘搭桥，反而加速堵塞。

边框与密封改进

边框不仅是结构支撑件，也是防止旁通泄漏的关键。同济大学研究团队（2021）对比了卡扣式与胶封式两种组装工艺，发现采用聚氨酯密封胶配合金属压条的方案，其旁通泄漏率可控制在1%以下，明显优于普通卡扣结构。

排水与干燥设计

水洗后残留水分是耐水洗过滤器复用的主要障碍。结构优化中常在边框底部设置排水孔，并在褶形底部保留微小倾角，促使清洗水快速排出。李强等（2022）在《建筑热能通风空调》中报道，带排水孔结构的标准产品在自然风干24小时后含水率可降至5%以下。

重复清洗寿命评估

重复清洗寿命是衡量初效板式耐水洗折叠过滤器经济性的核心指标。清洗寿命不仅取决于滤料本身，还与清洗介质、水压、洗涤剂及干燥方式密切相关。

实验室测试方法

国内通常参照《空气过滤器》（GB/T 14295-2019）及《一般通风用空气过滤器过滤性能的测定》（GB/T 13554-2020）开展重复清洗试验。典型流程为：在标准试验风道中以ASHRAE尘加载至终阻力，取出后用低压清水冲洗，自然风干后复测效率与阻力，重复进行直至效率衰减超过10%或出现破损。

国外ISO 16890系列标准则侧重于过滤效率按颗粒物分级（ePM）的表述，强调用真实大气粉尘替代合成尘进行寿命评估。Smith与Johnson（2020）在《Science of the Total Environment》中的研究表明，采用真实粉尘加载的过滤器寿命试验结果与现场数据相关性更高。

典型测试数据

下表为一组典型G4级初效板式耐水洗折叠过滤器的重复清洗测试结果（依据GB/T 14295-2019，额定风量3400 m³/h）。

清洗次数	计重效率（%）	初始阻力（Pa）	容尘量（g）	结构完整率（%）
0（新滤芯）	92.5	42	420	100
3次	91.8	45	405	98
5次	90.2	49	380	95
8次	87.6	55	345	90
10次	84.3	62	310	86

由表可见，随着清洗次数增加，过滤效率与容尘量呈缓慢下降趋势，而阻力略有上升。当清洗次数达到8～10次时，效率衰减接近10%的判定阈值，建议在此阶段对滤芯进行综合评估并考虑更换。

影响寿命的关键因素

清洗方式对寿命影响显著。高压水枪直冲容易造成褶形变形和滤料损伤；建议采用低压喷淋或浸泡轻刷的方式。洗涤剂宜选用中性清洁剂，避免强酸强碱破坏滤料纤维。此外，充分干燥是防止微生物滋生的前提，尤其在夏季高湿环境中，建议辅以阴凉通风晾干或低温烘干。

应用与维护建议

初效板式耐水洗折叠过滤器的合理应用需结合环境粉尘浓度、系统风量及运行时长综合考虑。在一般办公建筑中，建议每1～3个月检查一次压差；在工业粉尘较重的车间，检查周期可缩短至2～4周。

压差监测是判断清洗时机的可靠手段。当过滤器前后压差达到建议终阻力时，应及时清洗或更换。若清洗后阻力仍明显高于新滤芯初始阻力，说明滤料内部已发生不可逆堵塞，需予以更换。

安装过程中应注意气流方向标识，确保褶形迎风面朝向进风侧。边框与安装框架之间应保持紧密贴合，必要时加装密封垫，以减少旁通泄漏。国内《公共建筑节能设计标准》（GB 50189-2015）也提出，过滤器维护状态直接影响空调系统能耗，长期未清洗的过滤器可使风机能耗增加15%～30%。

在电子厂房、制药车间等对空气质量要求较高的场所，初效板式耐水洗折叠过滤器通常作为中高效过滤器的前置保护段。中国建筑科学研究院（2021）建议，此类场景下宜采用G4级产品，并在后端设置压差报警装置，以保障下游过滤器的使用寿命。
