化纤袋式中效过滤器在中央空调系统中的高效除尘应用

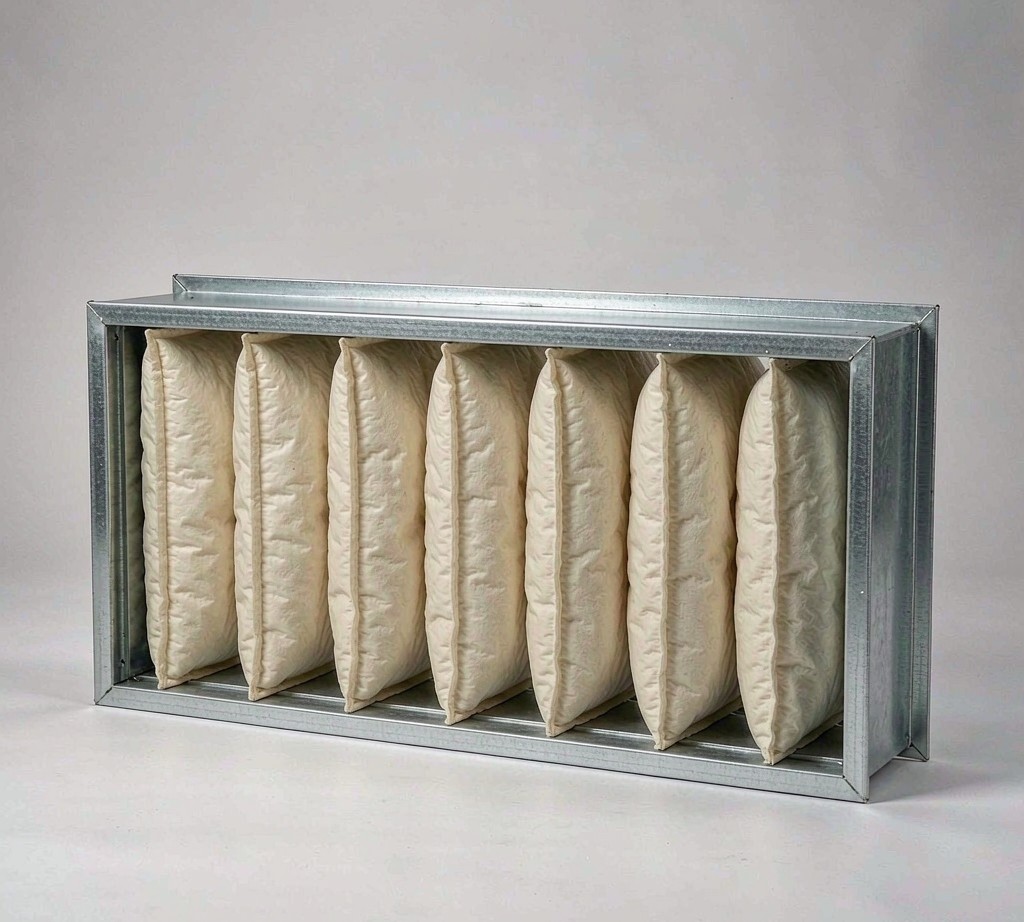

图1 化纤袋式中效过滤器产品外观与多袋并列结构

产品概述

化纤袋式中效过滤器是以聚酯纤维、聚丙烯纤维等合成化纤材料为滤材、按袋式构型成型的空气过滤装置。多个滤袋在框架上并列展开，在相同安装截面下可提供相当于平板结构数倍的过滤面积，从而在较低阻力下维持较大的处理风量，广泛用于中央空调机组（AHU）、新风机组及集中通风系统的中效过滤段（ASHRAE Handbook，2017）。中效段捕集大气细颗粒与纤维性粉尘，为下游表冷器、风机及更高等级过滤器提供保护；GB/T 14295—2019已将其纳入中效分级与检测范围，《暖通空调》期刊综述亦认为，匹配的袋式中效过滤器可改善送风品质并延长末端设备维护周期。

工作原理与过滤机理

气流中的颗粒进入滤袋后，依靠多种捕集机理的协同作用被去除：尺寸较大的颗粒因惯性偏离流线而撞向纤维表面，中等颗粒在流经纤维间隙时被直接拦截，亚微米颗粒则在布朗扩散作用下不断改变运动轨迹并沉积于纤维附近。国外气溶胶领域学者Hinds在《Aerosol Technology》中系统阐述了上述机理，指出纤维直径、填充率与滤材厚度共同决定颗粒的捕集概率。化纤滤袋通常以针刺、热轧或熔喷工艺制成三维纤维网络，再经梯度孔径设计形成由疏到密的过滤结构，使粉尘沿滤料深度逐层沉积，获得较高的容尘量与相对平稳的阻力增长曲线。国内学者针对化纤滤料的试验也表明，经适当亲水或拒水整理的聚酯纤维在高湿工况下仍可保持良好的尺寸稳定性与抗变形能力（《建筑热能通风空调》，2022）。

产品结构与材质构成

化纤袋式中效过滤器一般由滤袋体、框架与密封结构三部分组成。滤袋体为过滤核心，常以针刺聚酯毡、熔喷聚丙烯或复合化纤滤料缝制、热合为袋状，袋口设置弹性圈便于与框架定位；框架起张紧与定型作用，常见镀锌钢板框与铝合金框；袋口与框架之间通过胶条、卡箍或压板密封，以阻止未经过滤的气流旁通。各部件常用材质与选型要点如下表所示。

部件	常用材质	功能	选型要点
滤袋体	聚酯纤维、聚丙烯、复合化纤滤料	拦截颗粒、容纳粉尘	按级别与工况选择纤维细度、克重
框架	镀锌钢板、铝合金	张紧滤袋、整体定型	高湿高盐环境宜选铝合金或涂层钢板
袋口固定	弹性圈、卡箍、压板	袋口与框架可靠连接	确保安装后不脱袋、不鼓袋
密封结构	聚氨酯胶条、EVA密封条	防止旁通泄漏	与安装框架配合，压缩量适中

主要性能参数

化纤袋式中效过滤器的性能以过滤级别、额定风量、初始阻力与容尘量等指标衡量。按欧洲EN 779分级习惯对应F5～F8等级，按ISO 16890则以ePM1、ePM2.5、ePM10的平均效率表述，并与国标GB/T 14295—2019中的中效级别相对应。下表给出典型规格产品（592×592×600mm，6袋）的参考参数，实际值应以厂商检测报告为准。

参数项目	典型范围	备注
过滤级别	F5～F8（EN 779）／ePM1 40%～80%（ISO 16890）	对应中效过滤段常见需求
外形尺寸（mm）	592×592×600、490×592×600、592×592×500	袋深常见500～650mm
袋数	3～8袋	视尺寸与风量而定
额定风量（m³/h）	1000～4500	与尺寸、袋数及滤速相关
初始阻力（Pa）	40～120	额定风量下测定，级别越高阻力越大
建议终阻力（Pa）	250～400	达到后清洗或更换
滤材耐温（℃）	≤80（连续）	短时峰值可适当放宽
相对湿度适用	≤95%RH	避免长期凝水浸泡
过滤对象	1～10μm颗粒、纤维尘	兼顾PM2.5部分细颗粒

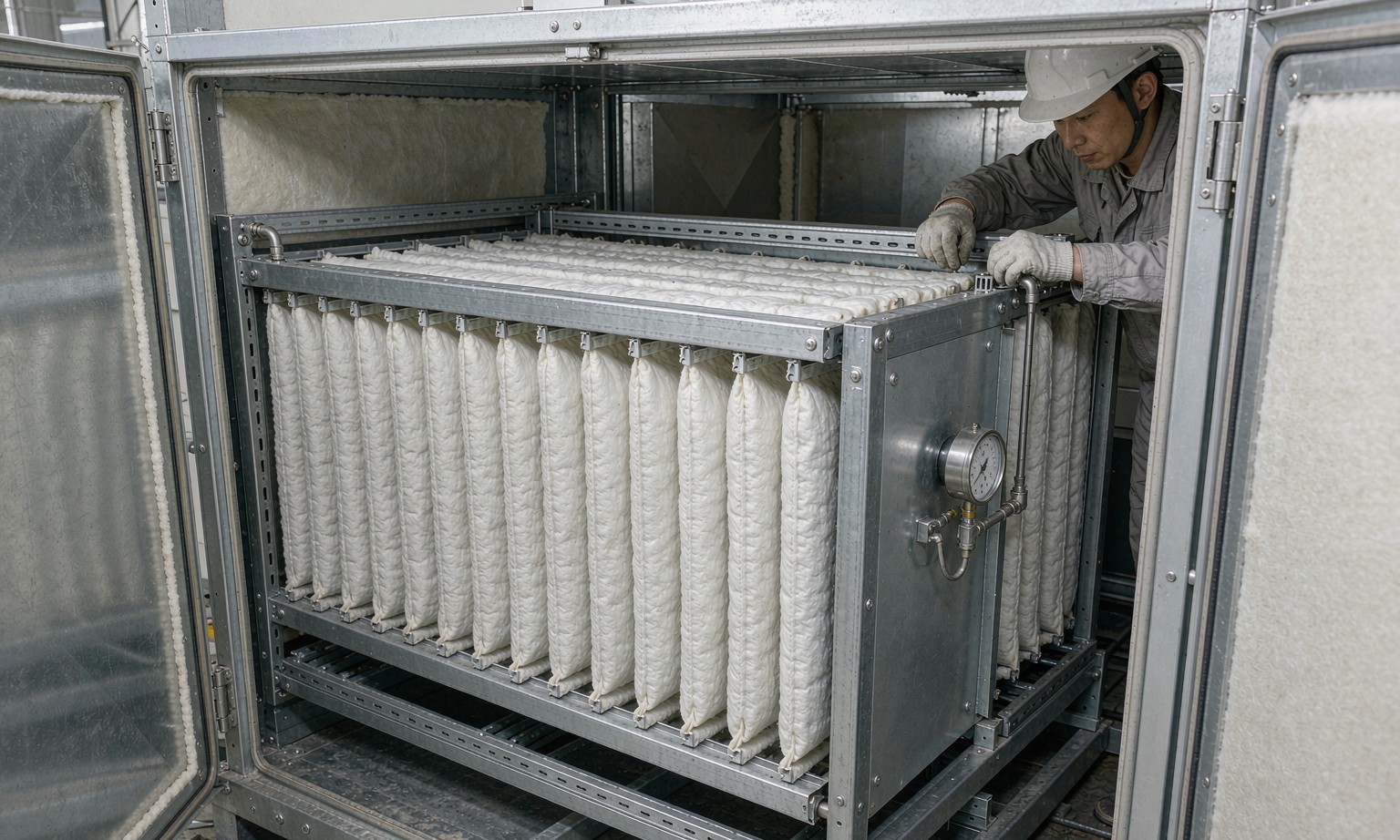

图2 化纤袋式中效过滤器在中央空调机组（AHU）中的安装应用

在中央空调系统中的除尘应用

中央空调系统按"新风入口—初效段—中效段—表冷（加热）段—风机段—送风段"组织气流，化纤袋式中效过滤器常置于初效段之后、表冷器之前，拦截经初效过滤后残余的细颗粒与纤维尘。其作用体现在三方面：一是减少表冷器翅片与风管内壁积尘，降低换热衰减与清洗频次；二是改善送风颗粒物浓度，满足医院、写字楼等场所的室内空气品质要求；三是为制药、电子洁净场景的末端高效过滤器分担负荷、延长寿命。国外研究者在《Building and Environment》发表的现场测试显示，配置高容尘袋式中效过滤器的机组，表冷器表面粉尘沉积速率可明显降低，全年风机能耗亦有所下降（Miller等，2019）。

不同场所的粉尘特征与洁净要求差异较大，中效袋式过滤器的级别与更换策略应随之调整。典型应用场景的配置建议如下表所示。

应用场所	粉尘特征	常用级别	关注要点
办公与商业建筑	城市大气尘、PM2.5	F6～F7	送风品质与运行阻力平衡
医院门诊、病房	细颗粒、微生物载体	F7～F8	配合末端高效过滤使用
制药、电子洁净厂房	工艺尘、微粒	F7～F8	与初效、高效段梯级匹配
轨道交通站厅、地下空间	高浓度扬尘	F6～F7	优先选用高容尘量袋式结构
工业车间、仓储	纤维尘、工艺粉尘	F5～F6	缩短检查周期、加强预过滤

不同类型中效过滤器的对比

工程选型时常将化纤袋式中效过滤器与玻纤袋式中效过滤器、板式中效过滤器进行比较，以便根据工况确定方案，对比要点如下表所示。

对比项目	化纤袋式中效过滤器	玻纤袋式中效过滤器	板式中效过滤器
滤材	聚酯、聚丙烯等化纤	玻璃纤维	化纤无纺布或玻纤滤纸
过滤面积	袋式展开，面积大	袋式展开，面积大	平板折叠，面积相对较小
容尘量	较高	较高	一般
耐温性能	常规温度（≤80℃）	耐温较高	视材质而定
耐湿性	拒水整理后表现良好	高湿下需关注结构稳定	一般
经济性	综合成本适中	单价略高	初期投入较低
典型适用	民用与一般工业空调	高温、高要求工业场合	空间受限、风量较小的机组

工程选型与维护管理

选型时应先确定机组截面风速与处理风量。袋式中效过滤器的迎面风速宜控制在2.5m/s以内，过高风速会加剧阻力上升并缩短寿命；机组空间允许时宜选用袋深较大、过滤面积充足的产品。其次结合末端洁净要求确定级别：一般送风品质改善可选用F6～F7，洁净厂房与医院重点区域宜选用F7～F8并配合压差监测。

日常维护以压差管理为核心。建议在过滤器前后安装压差计或压差变送器，当阻力升至初阻力的2～3倍或达到建议终阻力时实施更换。更换周期与粉尘浓度相关：一般办公环境约6～12个月，交通枢纽与工业场所可缩短至2～4个月。化纤滤袋多按一次性使用管理，若系统设置了可清洗前置初效段，中效袋更换周期可明显延长。安装时注意气流方向标识，确保袋体顺气流展开，框架四周密封良好，避免旁通漏风。

分级标准与质量检测

化纤袋式中效过滤器的分级与检测正逐步向国际标准靠拢。GB/T 14295—2019规定了中效过滤器效率、阻力与容尘量试验方法；ISO 16890（2016）以ePM1、ePM2.5、ePM10分组效率取代原EN 779的F等级表述，更贴近大气颗粒物过滤需求；美国ASHRAE 52.2则以MERV值评价粒径分组颗粒的去除能力。采购时应要求厂商提供按上述标准出具的检测报告，重点关注额定风量下的初始阻力、分级效率与终阻力对应容尘量三项数据。

在工程层面，《公共建筑节能设计标准》（GB 50189—2015）强调，积尘严重的过滤器会使风机能耗明显增加。随着智能楼宇与物联网普及，化纤袋式中效过滤器正逐步与压差传感、变频风机联动，实现状态在线监测与更换提醒；梯度结构化纤滤料、抗菌整理与可回收材料的应用亦在推进，为中央空调节能降耗与室内空气品质保障提供更多选择。
