食品级V型塑框过滤器在GMP车间空气净化中的合规性与微生物截留能力

概述

GMP车间是药品、食品添加剂与保健食品的洁净生产场所，其空气品质同时受悬浮粒子浓度与微生物限度两项指标约束。空调净化系统在完成温湿度调节的同时，须通过初效、中效与末端高效三级过滤，把外部带入与内部产生的微粒逐级截留，使洁净区稳定维持在设定的洁净级别之内。

食品级V型塑框过滤器以符合食品接触要求的滤材与不锈钢或镀锌框体组合，在较小的安装断面内形成多条V型通道，展开较大的有效过滤面积。本文结合药品生产质量管理规范与相关标准，讨论其结构特征、材料合规性、微生物截留机理、阻力与容尘表现、安装密封及验证文件要求，并附工程实测数据对照。

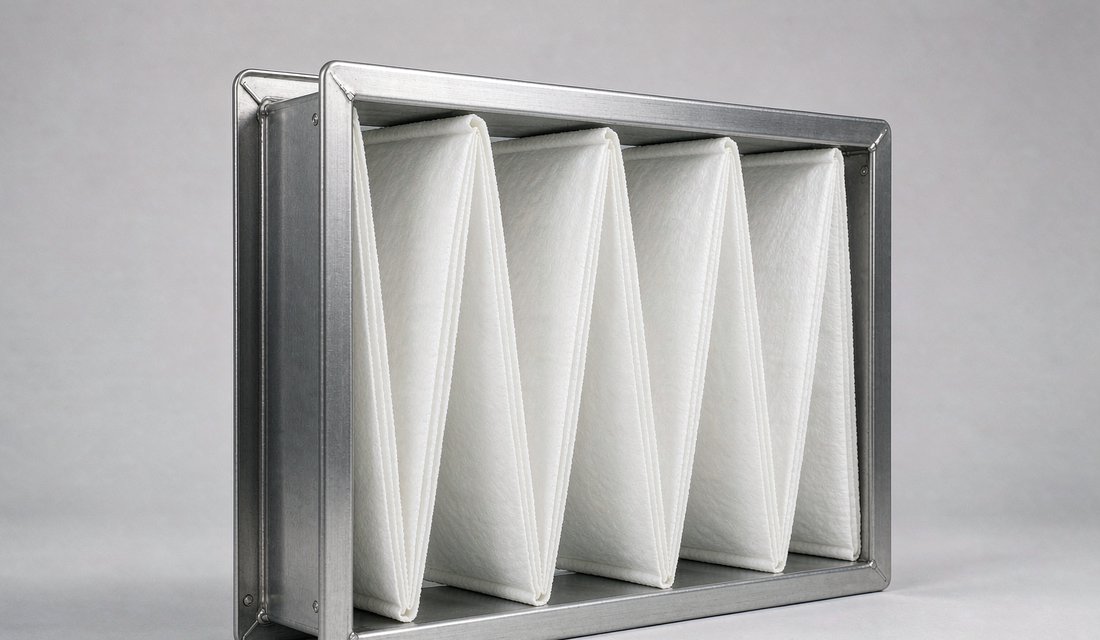

图1 食品级V型塑框过滤器外观

一、GMP车间洁净度分级与过滤级配

《药品生产质量管理规范》（2010年修订）与《医药工业洁净厂房设计标准》（GB 50457-2019）将洁净区按悬浮粒子浓度划分为A、B、C、D四个级别，A级对应高风险操作区，静态与动态均须满足相应限值。级别判定不仅要看粒径大于等于0.5微米的粒子数，还须同时考察大于等于5微米的粒子以及沉降菌与浮游菌结果。

为达到上述限值，送风系统普遍采用三级过滤：新风与回风混合段设初效，其后设中效或高中效，末端送风口设高效。中效段承担粒径1微米以上粒子的主要负荷，是保护末端高效、延长其使用周期的关键环节，其选型依据通常取自《高效空气过滤器》（GB/T 13554）与《空气过滤器》（GB/T 14295-2008）的分级要求。

表1 洁净区级别与悬浮粒子限值（静态）

级别	≥0.5 μm（粒/立方米）	≥5.0 μm（粒/立方米）	沉降菌（cfu/4h）	典型工序
A	3520	20	<1	无菌灌装、敞口操作
B	3520	29	5	A级背景区
C	352000	2900	50	无菌配制、精制
D	3520000	29000	100	口服固体制剂、包装

表2 典型三级过滤级配方案

过滤段	效率等级	设置位置	主要作用	终阻力参考
初效	G3～G4	新风入口、混合段	截留纤维、絮状物与粗尘	200 Pa
中效	F7～F9	表冷器后、正压段	截留1～5微米粒子与微生物载体	300～350 Pa
高效	H13～H14	送风末端	保证室内洁净度级别	600 Pa

二、食品级V型塑框过滤器的结构特征

该类过滤器由外框、V型滤芯、分隔条、密封胶与密封条构成。外框多为不锈钢或镀锌板折边成型，边框内侧设有加强筋以抵抗风压变形；滤芯由三至六个V型单元并列组成，每个单元内部以热熔胶或分隔条固定褶层间距。

V型单元的入口朝向迎风面，气流自入口进入后分为两股，沿褶间通道折返至出风侧。这种布置使同一迎风面积内可容纳两至三倍于平板结构的滤材面积，在相同风量下降低面风速与阻力，为大风量洁净车间提供了紧凑的安装方案。

表3 食品级V型塑框过滤器常见规格参数

型号	外形尺寸（毫米）	额定风量（立方米/时）	过滤面积（平方米）	初阻力（帕）	效率等级
VZ-F7-4V	592×592×292	1800	6.2	95	F7
VZ-F8-4V	592×592×292	1800	6.4	115	F8
VZ-F9-5V	592×592×292	2000	7.8	140	F9
VZ-F8-3V	592×592×150	1200	4.6	108	F8
VZ-F9-6V	610×610×292	2200	8.6	148	F9

表4 V型与平板结构有效过滤面积对照

结构形式	迎风面积（平方米）	滤材面积（平方米）	面积倍率	面风速（米/秒）	初阻力（帕）
平板式	0.35	2.1	1.0	1.4	160
V型三单元	0.35	4.6	2.2	0.95	108
V型四单元	0.35	6.4	3.0	0.78	115

三、食品级材料合规性与卫生要求

食品与药品生产场所使用的过滤器材，其滤材、胶黏剂与框体材料不得向气流中释放有毒有害物质。国内依据食品接触材料及制品系列标准对迁移量作出限定，欧盟参照塑料食品接触材料法规，美国则依据联邦法规相关章节对间接食品添加剂提出要求。

除化学安全性外，卫生要求还包含不脱落纤维、不滋生霉菌、可耐受常规消毒剂擦拭等项。滤材通常选用无硅油处理的合成纤维，避免硅油在高温下挥发污染产品；胶黏剂须为低释气配方，固化后不产生明显气味。欧盟塑料食品接触材料法规与美国联邦法规相关章节对间接食品添加剂亦有对应条款，出口项目可据以补充检测项。

表5 主要部件材料合规性对照

部件	常用材料	合规依据	关键指标	使用温度上限
滤材	聚丙烯、聚酯无纺布	食品接触材料标准、FDA 21 CFR 177	迁移量、纤维脱落	80 ℃
外框	304不锈钢、镀锌板	GB 4806.9	重金属迁移	120 ℃
密封条	食品级聚氨酯、硅橡胶	GB 4806.11	挥发物、耐老化	100 ℃
胶黏剂	热熔胶、聚氨酯胶	GB 4806.10	低释气、无溶剂残留	90 ℃

四、V型结构的气流组织与有效过滤面积

气流由V型单元入口进入后，在褶间通道内被分成方向相反的两股，各自沿通道流向出风侧。由于流道截面积远大于迎风面的单孔面积，通道内流速显著下降，粒子有更充分的时间在惯性、扩散与拦截作用下脱离气流并被纤维捕获。

工程实践表明，在额定风量下V型过滤器的面风速通常控制在零点七至一之间米每秒，通道内风速约为零点四至零点六米每秒。较低的风速不仅降低阻力，也减少了已沉积粒子被二次携带的风险，这与Hinds在《Aerosol Technology》中对纤维层内流速与捕集效率关系的论述一致，对需要长期稳定运行的洁净车间尤为重要。

五、微生物气溶胶粒径分布与截留机理

洁净区空气中的微生物极少以游离状态存在，多数附着于尘埃、纤维碎屑或液滴表面形成生物气溶胶。细菌单体直径约零点五至五微米，真菌孢子约一至三微米，病毒粒径更小但几乎均依附于载体粒子，实际被截留的对象是这些复合粒子。

过滤过程依靠四种机理共同作用：粒径大于一微米的粒子以惯性碰撞与拦截为主，粒径小于零点二微米的粒子以布朗扩散为主，带静电的滤材还可通过静电吸引提高捕集概率。W. Whyte在《Cleanroom Technology》中指出，中效段对一至五微米载体的单次捕集效率通常可达八成以上，这与ISO 14644-1:2015对洁净度分级的粒子计数口径相互呼应。

表6 常见微生物气溶胶粒径分布

类型	单体粒径（微米）	载体复合粒径（微米）	主要来源	中效段截留难度
细菌繁殖体	0.5～5	2～10	人员皮肤、飞沫	较低
细菌芽孢	0.8～3	1～5	物料、土壤	较低
真菌孢子	1～3	2～8	潮湿表面、回风	较低
病毒	0.02～0.3	0.5～5	呼吸飞沫	中等

表7 捕集机理与适用粒径区间

机理	主导粒径（微米）	影响因素	对微生物截留的贡献
惯性碰撞	>1	流速、纤维直径	高
直接拦截	0.3～1	纤维填充密度	高
布朗扩散	<0.2	流速、温度	中
静电吸引	0.1～2	滤材带电量、湿度	中

六、过滤效率分级与测试方法对照

《空气过滤器》（GB/T 14295-2008）按效率将产品分为粗效、中效、高中效与亚高效四类，中效覆盖F5至F9区间。欧洲标准EN 779:2012以人工尘计重法与计数法划分G1至F9，国际标准ISO 16890-1:2016则以对特定粒径区间的捕集效率定义ePM1、ePM2.5与ePM10三类指标，美国ASHRAE 52.2-2017采用MERV分级。

食品级V型塑框过滤器多定位于F7至F9区间，对应ePM2.5效率约六成五至八成五。选型时应要求供应商提供依据同一标准、同一风量条件下的检测报告，避免跨标准直接比较数值造成误判。

表8 过滤器效率分级标准对照

国内分级	欧洲标准	国际标准（ePM2.5）	美国MERV	典型用途
中效1	F7	ePM2.5 50%～65%	13	洁净区预过滤
中效2	F8	ePM2.5 65%～80%	14	洁净区中效段
高中效	F9	ePM2.5 80%～90%	15	高效前保护
亚高效	H10～H11	ePM1 85%以上	16	低级别洁净末端

七、滤材的抗菌处理与清洗消毒耐受性

洁净车间定期采用臭氧熏蒸、过氧化氢干雾、紫外照射与醇类擦拭等方式消毒，过滤段虽不直接接触产品，仍会反复暴露于消毒介质。按ISO 846对塑料材料抗微生物性能的评价方法，滤材若耐受力不足，易出现强度下降、褶层塌陷或胶层开裂，进而形成泄漏通道。

抗菌处理应选择不迁移、不挥发的无机类助剂，避免有机抗菌剂在长期气流冲刷下析出。消毒剂残留可能被滤材吸附并在运行中缓慢释放，因此更换周期应与消毒频次联动评估，不宜单纯按阻力判定。

表9 常见消毒方式对滤材的影响

消毒方式	作用浓度	对滤材的影响	建议频次	注意事项
臭氧熏蒸	20～40 毫克/立方米	聚酯滤材强度缓慢下降	每月1～2次	作用后充分置换
过氧化氢干雾	按空间体积计算	对聚丙烯影响较小	按验证周期	避免冷凝浸润
紫外照射	照射强度按距离核定	长期照射致滤材泛黄	连续或间歇	仅表面作用
醇类擦拭	70%乙醇或异丙醇	对胶层有溶胀风险	按清洁规程	避免渗入褶间

八、阻力特性与运行能耗

V型过滤器在额定风量下的初阻力一般为九十至一百六十帕，随积尘增加逐步上升，达到初阻力的一点八至两倍时进入更换区间。阻力上升会使风机工作点偏移，风量下降，若靠提高转速补偿，能耗将随阻力呈近似线性增长。

按风机功耗与风量、压降的乘积关系核算，过滤段阻力每增加五十帕，全年运行电耗相应上升。对于二十四小时连续运行的洁净车间，这部分增量在三年周期内往往超过过滤器本身的采购成本，因此低阻力设计具备明确的经济性。

表10 过滤段阻力与年耗电核算（风量20000立方米/时）

运行阶段	过滤段阻力（帕）	风机轴功率（千瓦）	年耗电（万千瓦时）	相对增幅
初始	115	2.1	1.84	基准
中期	180	2.7	2.37	28.8%
临近更换	230	3.2	2.80	52.2%

九、容尘量与更换周期判定

食品级V型塑框过滤器的容尘量通常为四百至七百克，具体数值与滤材克重、褶高及迎风面积相关。药品生产车间的外部尘负荷相对较低，但内部存在物料粉尘、包装纸屑与消毒剂结晶，实际积尘速率并不均匀。

更换判定应综合三项判据：阻力达到终阻力设定值、运行时间达到验证确定的周期、完整性检测或微生物监测出现异常趋势。三项中任一项触发即应安排更换，并将更换记录纳入设备台账与偏差管理。

表11 更换判定阈值与检查方法

判据	阈值	检查方法	检查频次	超限处置
阻力	初阻力1.8～2倍	压差表或压差变送器	每日记录	安排更换
运行时间	12个月	设备台账	每季度核对	按计划更换
滤材外观	破损、霉斑、塌陷	目视检查	每季度	立即更换
下游微生物	连续两次超趋势	沉降菌与浮游菌采样	按监测计划	调查并更换

十、安装密封与旁通泄漏控制

过滤器效率再高，若安装界面存在缝隙，未经处理的空气将绕过滤材直接进入下游，形成旁通泄漏。洁净车间的送风量基数大，百分之一的旁通量足以使下游粒子浓度显著抬升，抵消效率提升带来的收益。

密封措施包括框体与安装框架之间的连续密封条压紧、边框四角的注胶封闭、以及过滤器与框架的机械压紧装置。依据ISO 14644-3:2019给出的泄漏检测方法，安装后应进行发尘扫描或压力衰减测试，确认接口处无持续泄漏后方可投入使用。

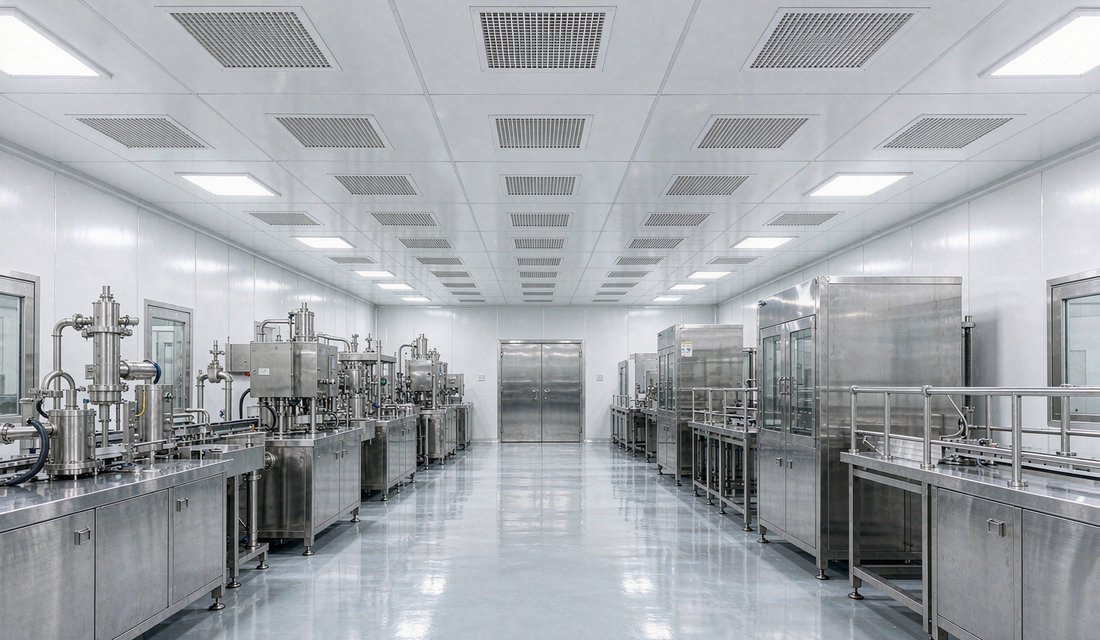

图2 GMP洁净车间送风过滤布置

表12 安装密封要点与检查项目

部位	密封方式	常见缺陷	检查方法
边框与框架	连续密封条压紧	密封条老化、压缩量不足	目视加塞尺
四角接缝	注胶封闭	胶层开裂、缺胶	目视
滤芯与框体	热熔胶粘接	脱胶形成通道	发尘扫描
框架与墙体	密封胶嵌填	收缩缝隙	压力衰减测试

十一、合规性验证与文件体系

过滤系统作为洁净区空气处理的关键环节，须纳入安装确认、运行确认与性能确认的三阶段验证。安装确认核查型号、规格、材质证明与安装位置；运行确认核查风量、阻力与密封性；性能确认则通过粒子计数与微生物监测证明洁净度达标。

文件体系应覆盖供应商资质、材料合规声明、出厂检测报告、批次追溯信息、更换记录与偏差处理记录。任何涉及滤材或胶黏剂的材料变更，均应履行变更控制程序并重新评估对产品质量的潜在影响。

表13 过滤器相关验证文件清单

文件类别	主要内容	责任方	保存期限
材料合规声明	食品接触材料检测、迁移量报告	供应商	产品寿命期后5年
出厂检测报告	效率、阻力、扫描检漏结果	供应商	同上
安装确认记录	型号核对、密封检查、压紧确认	使用方	同上
运行监测记录	压差、风量、更换台账	使用方	同上

十二、工程实测与运维管理要点

某口服固体制剂车间D级区共有组合式空调机组六台，中效段原采用平板式过滤器，运行阻力偏高且更换频繁。改造为食品级V型塑框过滤器后，同风量下初阻力由一百六十帕降至一百一十五帕，单台机组风机频率下调约三赫兹。

连续十二个月的跟踪记录显示，中效段阻力增长速率趋缓，末端高效过滤器的更换周期由十八个月延长至二十六个月，洁净区沉降菌监测结果稳定在限值以内。这一结果与许钟麟《空气洁净技术原理》中关于预过滤对末端高效寿命影响的论述相符，也印证了蔡杰《空气过滤器原理与应用》提出的低面速运行策略。

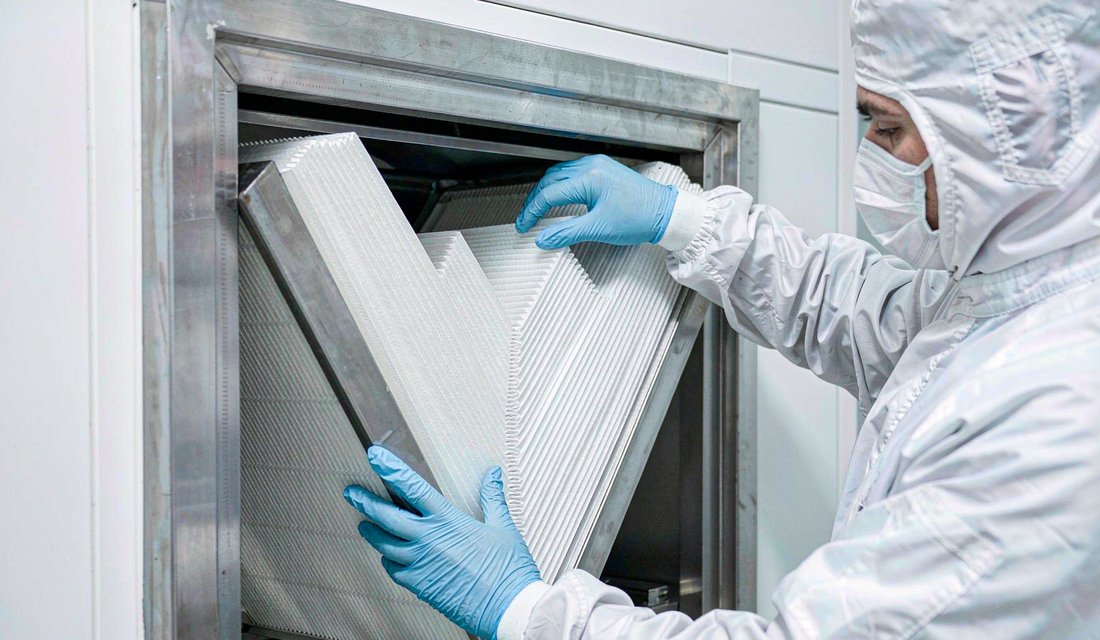

图3 过滤器安装与密封作业

运维层面宜保持压差每日记录、滤材每季度目视检查、密封件每年更换的节奏，并将更换前后的阻力曲线纳入趋势分析，为下一周期的选型提供依据。

表14 改造前后实测数据对照

项目	改造前（平板式）	改造后（V型）	变化幅度
中效段初阻力	160 帕	115 帕	-28.1%
额定风量	18000 立方米/时	18000 立方米/时	持平
风机频率	46 赫兹	43 赫兹	-6.5%
高效更换周期	18 个月	26 个月	+44.4%
沉降菌均值	3 cfu/4h	2 cfu/4h	下降
