化纤袋式中效过滤器在印刷行业VOCs废气预处理系统中的适配性研究

化纤袋式中效过滤器在印刷行业VOCs废气预处理系统中的适配性研究

印刷行业是挥发性有机物排放的重点行业之一，凹版印刷、柔性版印刷与丝网印刷在油墨干燥过程中释放大量溶剂，排气中同时夹带油墨雾滴、纸粉与喷粉颗粒。治理工艺普遍采用吸附浓缩加燃烧或溶剂回收的路线，而吸附单元对进气洁净度有严格前提。

化纤袋式中效过滤器以化学纤维无纺布缝制多袋结构，在有限迎风面积内提供数倍滤料面积，被广泛布置于吸附装置之前作为预处理级。本文围绕其结构、参数、阻力与容尘特性，结合国内外标准与文献，讨论其在印刷废气预处理环节的适配条件与运行要点。

治理链环节	主要设备	功能定位
集气与输送	集气罩、支管、主风管	捕集无组织排放，控制风速
预处理过滤	粗效段、化纤袋式中效段	去除雾滴、纸粉、喷粉颗粒
除湿调温	表冷器、加热器	控制相对湿度与露点
吸附浓缩	活性炭床、沸石转轮	吸附溶剂并浓缩脱附
末端处置	催化燃烧、蓄热燃烧、冷凝回收	分解或回收溶剂
排放监测	采样口、在线监测仪	核查非甲烷总烃浓度

表1 印刷废气治理链的环节划分

一、产品定义与功能定位

化纤袋式中效过滤器指以化学纤维无纺布为滤材、经缝合或热熔形成多个袋体、固定于刚性框架的空气过滤部件。按 GB/T 14295-2008 的分级，其计重效率与大气尘分组落在中效区间；在 ISO 16890-1:2016 体系中，则对应 ePM10 与部分 ePM2.5 的效率档位。

在印刷企业废气系统中，它通常位于集气罩与排风机之后、吸附床或转轮之前，承担截留油墨雾滴、纸粉与喷粉的任务。这一位置既决定后端吸附材料的服役寿命，也决定系统阻力的稳定程度，属于承上启下的关键级。

二、结构组成与材料体系

该类过滤器由滤材、袋体骨架、外框与密封件四部分构成。滤材多为聚酯纺粘与熔喷复合的无纺布，克重处于每平方米八十至一百二十克区间，纤维直径为微米量级，依靠拦截、惯性碰撞与扩散三种机制捕集颗粒。

印刷废气含乙酸乙酯、乙酸丁酯、异丙醇与丁酮等溶剂，滤材与胶粘剂需具备耐溶剂性。聚酯对酯类与醇类适应性较好，丙纶耐酸碱但耐温偏低，玻纤混纺适用于温度较高的排风段，选材应按溶剂谱系逐项核对。

部件	常用材料	耐溶剂与耐温表现
滤材	聚酯纺粘熔喷复合无纺布	耐酯类、醇类，长期耐温约 100 ℃
滤材（耐温型）	玻纤与聚酯混纺	耐温可达 150 ℃，耐溶剂中等
袋体骨架	镀锌钢丝、玻纤撑条	不受溶剂侵蚀，需防锈
外框	镀锌钢板、铝合金、ABS	金属框耐溶剂，塑料框需验证
密封件	聚氨酯发泡、EVA、液态硅胶	硅胶耐溶剂表现较好
缝合线	高强涤纶线、超声波焊接	焊接接缝无胶粘剂溶出风险

表2 结构部件的材料配置与耐受性

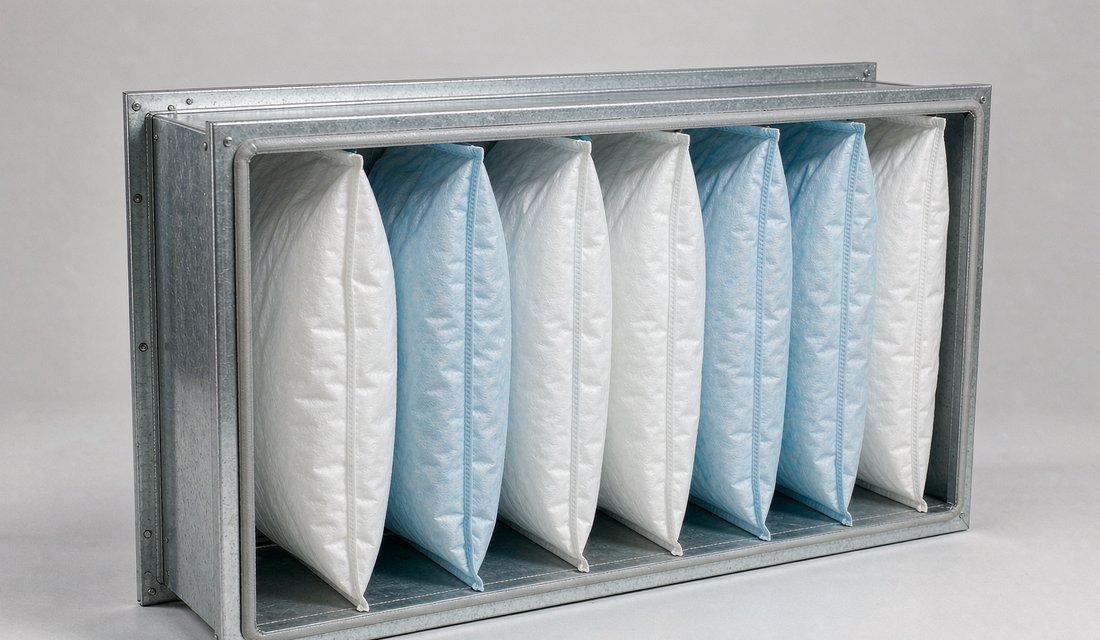

图1 化纤袋式中效过滤器的袋体与外框结构

三、主要技术参数与规格谱系

参数体系围绕效率、阻力、容尘量与外形尺寸四个维度展开。依照 GB/T 6165-2008 的试验方法，中效袋式过滤器在额定风量下的初阻力多处于八十至一百六十帕，计重效率覆盖百分之六十至九十五，容尘量随滤料面积增加而提高。

印刷线排风量常按每小时数千至数万立方米配置，过滤器按迎风面风速二点零至二点五米每秒选取较为稳妥。袋数与袋深的组合决定滤料面积，也决定检修通道宽度；深袋多袋方案阻力上升缓慢，但占用机组纵深较大。

型号代号	袋数	袋深(mm)	额定风量(m³/h)	初阻力(Pa)	计重效率	容尘量(g)
F5-4D	4	350	2000	85	70%	420
F6-6D	6	400	2800	100	78%	600
F7-6D	6	500	3000	115	85%	690
F7-8D	8	550	3800	125	88%	830
F8-8D	8	600	4200	145	93%	910
F9-10D	10	600	4600	160	95%	980

表3 常见规格与主要技术参数

四、印刷工艺废气的成分与粒径特征

印刷废气由气态溶剂、液态雾滴与固态粉尘三类物质混合而成。凹印与柔印多使用溶剂型油墨，排气中溶剂质量浓度常在每立方米数百毫克量级，同时夹带油墨雾滴与干燥后形成的树脂微粒。

纸粉与喷粉是固态组分的主要来源。胶印为防止粘脏使用滑石粉或淀粉喷粉，粒径多分布在五至五十微米；纸张分切与折页产生纤维碎屑。这些颗粒若进入吸附床，会覆盖吸附剂表面并堵塞微孔通道。

印刷工序	主要溶剂	颗粒物来源	排气温度
凹版印刷	乙酸乙酯、乙酸丁酯、异丙醇	油墨雾滴、树脂微粒	35～55 ℃
柔性版印刷	乙醇、乙酸乙酯、丙二醇醚	油墨雾滴、纸粉	30～50 ℃
胶版印刷	高沸点矿物油、植物油	喷粉（滑石粉、淀粉）	28～45 ℃
丝网印刷	丁酮、环己酮、芳烃	浆料飞溅颗粒	30～50 ℃
复合与涂布	乙酸乙酯、甲苯	胶雾、涂布颗粒	40～70 ℃

表4 不同印刷工序的废气成分特征

五、预处理段的过滤等级匹配方法

等级选择需在保护效果与阻力代价之间取平衡。EN 779:2012 把中效划为 M5 至 M6、高效划为 F7 至 F9；对含油墨雾滴的排风，工程上多用 F7 与 F8 两档，并在其前端设置 G4 粗效段拦截较大颗粒。

ISO 16890-1:2016 以 ePM1、ePM2.5 与 ePM10 三个指标描述效率，更贴近真实粒径分布。若雾滴与喷粉集中在五微米以上，ePM10 指标即可说明拦截能力；若存在大量亚微米树脂微粒，则需叠加 ePM2.5 指标判断。

后端设备	建议前级配置	颗粒物控制目标
颗粒活性炭固定床	G4 + F7 袋式	进气颗粒物 ≤ 1 mg/m³
蜂窝活性炭吸附浓缩	G4 + F8 袋式	防微孔堵塞与沟流
沸石转轮	G4 + F8 袋式 + 高效段	防转轮表面结垢
催化燃烧炉	G4 + F7 袋式	防催化剂中毒与积碳
溶剂冷凝回收	G4 + F6 袋式	防换热面污垢

表5 预处理段过滤等级匹配建议

分级体系	中效对应档位	试验尘与判据
GB/T 14295-2008	中效 1～4 级	大气尘计重效率与计数效率
EN 779:2012	M5～M6	合成尘计重效率、效率保持值
ISO 16890-1:2016	ePM10 ≥ 50%，ePM2.5 20%～70%	DEHS 气溶胶分级效率
ASHRAE 52.2-2017	MERV 9～13	KCl 气溶胶分粒径效率

表6 国内外中效分级体系对照

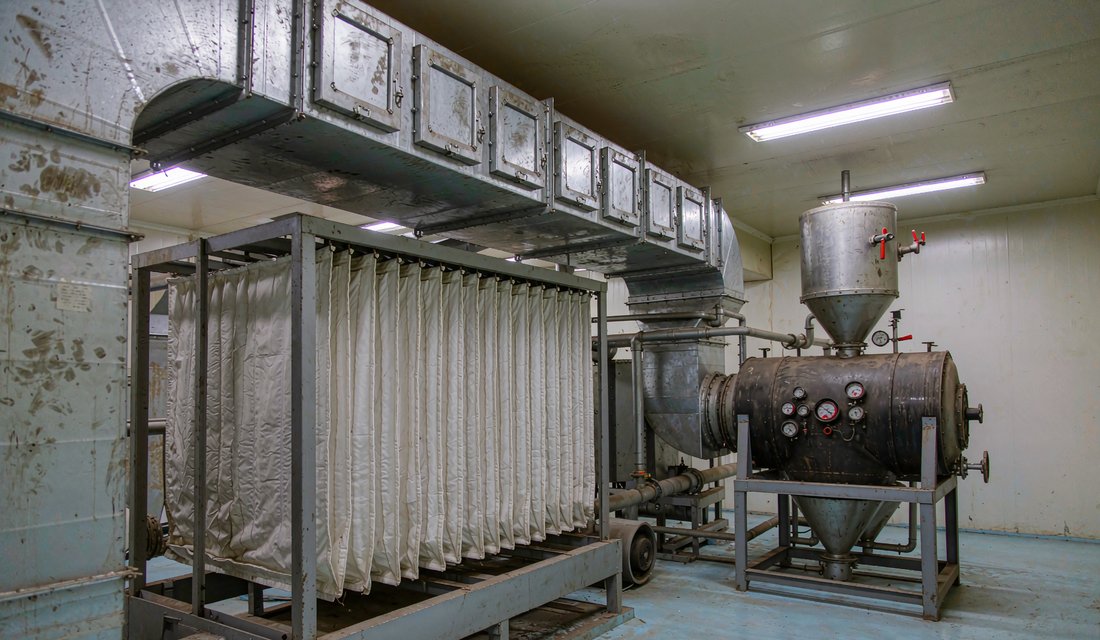

图2 袋式过滤器与后端吸附装置的串联布置

六、阻力特性与风量适配关系

阻力由滤材本体、袋体几何形状与积尘层三部分叠加而成。新装初阻力一般为八十至一百五十帕，运行中随积尘累积呈现缓慢上升、加速上升与急剧上升三段式变化，拐点位置与粉尘黏性密切相关。

风量偏离额定值会改变面风速与穿透率。风量增加两成时，阻力近似按平方关系增长，滤袋内外压差加大，袋体抖动加剧，已沉积颗粒可能脱落形成二次夹带，直接冲击后端吸附层。

相对风量	面风速(m/s)	阻力相对值	运行表现
80%	1.6～2.0	0.64	阻力低，滤料面积利用率不足
100%	2.0～2.5	1.00	设计与经济运行区
120%	2.4～3.0	1.44	袋体抖动，二次夹带风险上升
150%	3.0～3.8	2.25	阻力骤升，需降负荷运行

表7 风量变化对阻力与运行状态的影响

七、容尘能力与更换周期判定

容尘量取决于滤料面积、纤维细度与表面处理方式。多袋深袋结构把滤料面积扩展到迎风面积的数倍，容尘量随之提升；覆膜或驻极处理可提高效率，但滤料内部储尘空间会被部分占用。

更换周期宜按压差而非日历时间确定。工程惯例以初阻力的二倍或达到设计终阻力一百五十至二百五十帕作为判据，结合每月压差记录推算剩余寿命，可避免过早更换造成的耗材浪费。

判定方式	判据	优点	局限
按运行时间	累计 2000～3000 h	便于排计划	忽略工况差异
按压差	初阻力 2 倍或 180～250 Pa	贴近真实积尘状态	需装压差表
按效率复测	计重效率下降 15%	反映性能衰减	检测成本较高
按目视检查	袋体积尘、破损、变形	可发现结构失效	依赖经验判断

表8 更换判据的对比与适用条件

八、对油墨雾滴与溶剂气溶胶的捕集行为

油墨雾滴的捕集以惯性碰撞与直接拦截为主。雾滴粒径较大时惯性作用突出，迎风面纤维的捕集效率较高；当粒径接近零点一至零点三微米，扩散与拦截共同作用，效率曲线出现下凹的过渡区间。

溶剂在常温下多为气态，中效过滤器对其几乎不具备吸附能力，但可拦截溶剂冷凝形成的气溶胶。排风温度低于露点时，滤材表面可能出现液膜，阻力骤升并滋生微生物，需通过伴热或预热加以控制。

目标物	典型粒径	主导机制	拦截效果
油墨雾滴	2～30 μm	惯性碰撞、直接拦截	较高
树脂微粒	0.3～2 μm	拦截与扩散共同作用	中等
纸粉与纤维屑	5～100 μm	筛滤、拦截	高
喷粉（滑石粉）	5～50 μm	惯性碰撞	高
溶剂蒸气	< 0.001 μm	分子扩散	基本不截留
溶剂冷凝气溶胶	0.05～1 μm	扩散、凝聚	部分截留

表9 不同目标物的粒径与捕集机制

九、与吸附单元的协同保护效果

活性炭吸附床与沸石转轮的寿命高度依赖进气洁净度。HJ 2026-2013 要求进入吸附装置的废气预先除去颗粒物与雾滴，工程上通常把进气颗粒物质量浓度控制在每立方米一毫克以下，以维持吸附容量。

袋式中效前置可显著降低吸附剂表面的覆尘速率。R.T. Yang 在《Gas Separation by Adsorption Processes》中指出，吸附剂微孔口被大分子或颗粒堵塞后，内扩散阻力上升，表观吸附容量下降且难以通过脱附恢复。

协同项目	无预处理的后果	设置袋式中效后
吸附剂表面覆尘	数月即出现结垢层	覆尘速率明显降低
床层压降	上升快，需频繁反吹	压降增长平缓
吸附容量	表观容量衰减 20% 以上	容量保持较为稳定
转轮密封与风道	积垢导致串风	密封面保持清洁
催化剂寿命	积碳与中毒风险上升	进气洁净度受控

表10 预处理对后端吸附单元的影响

十、防火防静电与安全适配

印刷废气属于可燃介质，过滤器需考虑静电积聚与火花引入风险。GB 15577-2018 与 GB 12158-2006 对可燃气体与粉尘环境的防静电措施提出要求，滤材表面电阻宜控制在十的九次方欧姆以下。

金属外框应可靠接地，接地电阻不大于四欧姆；滤材可选用防静电纤维或导电纤维混编；安装与更换时避免金属件碰撞产生火花。作业应在停机、断电与通风置换完成后进行，并配备便携式浓度检测。

安全项目	技术要求	核查方式
滤材表面电阻	≤ 1×10⁹ Ω	表面电阻测试仪抽检
框架接地电阻	≤ 4 Ω	接地电阻测试仪
系统风速	管道内 8～12 m/s	皮托管与风量罩
溶剂浓度	低于爆炸下限 25%	在线或便携式检测
更换作业	停机断电、通风置换	作业票与记录

表11 预处理段的安全适配项目

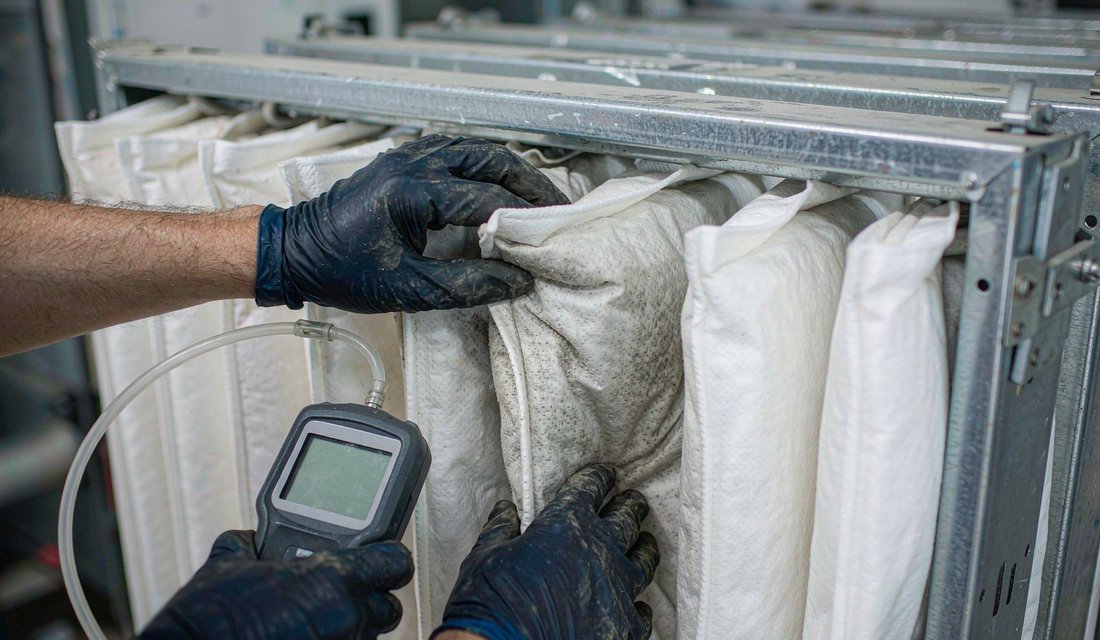

图3 运行中以压差表监测滤袋积尘状态

十一、安装密封、运行监测与验收要点

安装质量直接影响有效过滤效率。框架与导轨之间需用聚氨酯发泡条或液态硅胶压实，缝隙超过三毫米即形成旁通；多袋并列时应保证袋间间距均匀，避免气流偏斜造成局部超载与提前失效。

运行监测以压差为主、辅以目视检查与效率抽检。建议在新装、满负荷与更换前三个节点记录压差与风量，形成趋势曲线；验收按 GB 50243-2016 核查密封、外观与阻力偏差，并留存记录备查。

监测项目	仪表	频次	控制要求
进出口压差	倾斜式或数显压差计	每周记录	不超过终阻力值
处理风量	皮托管、风量罩	每月一次	偏差 ≤ 10%
密封状态	目视、发烟法	每季一次	无可见旁通
袋体完整性	目视、手触	每季一次	无破损、无吸瘪
计数效率	尘埃粒子计数器	每年一次	衰减 ≤ 15%

表12 运行监测项目与频次安排

从适配性角度看，化纤袋式中效过滤器在印刷废气预处理中承担的是颗粒物与雾滴的屏障作用，其价值不在于对溶剂本身的去除，而在于维持后端吸附与燃烧单元的稳定边界。选型时把滤料耐溶剂性、迎风面风速、容尘量与压差判据四项参数与工艺排气特征对齐，配合防静电接地与规范的压差记录，方能使这条预处理链路长期处于受控状态。
