【概述】V型活性炭过滤器与传统平板式活性炭过滤器都承担气态污染物去除任务，差异集中在滤料展开方式与气流通道组织。前者把活性炭滤料折叠成多个V形单元并排装框，后者把滤料平铺为单层薄板，两条技术路线在阻力、容尘、吸附容量与占地之间形成不同取舍。

工程实践中常见一种误判：把平板式结构的低初阻力直接等同于低运行能耗，又把V型结构的大装填量直接等同于高阻力。本文以压降与容尘量为主线，对比两种结构的构型特征、阻力成因、容尘规律、测试口径、能耗核算与选型边界，并给出可操作的判别条件，供设计、采购与运维环节参考。

一、两种结构的定义与构型差异

平板式活性炭过滤器由薄型外框与单层活性炭复合滤料构成，厚度多为25至50 mm，滤料以平板或浅褶皱形式固定，气流垂直穿过单一薄层。其结构简单、更换便捷、初阻力偏低，常用于空间受限的送回风口，或对吸附容量要求不高的轻度异味控制场合。

V型结构把滤料折叠成多个V形单元并排装入同一外框，常见厚度为292 mm与600 mm，单元数含3V、4V、6V、8V等规格。相同迎风断面下，其滤料展开面积可达平板式的6至12倍，气流以较低面速穿过较厚滤层，接触时间随之延长。许钟麟在《空气洁净技术原理》中指出，展开面积与迎面风速是决定过滤器阻力与效率的两个基础变量。

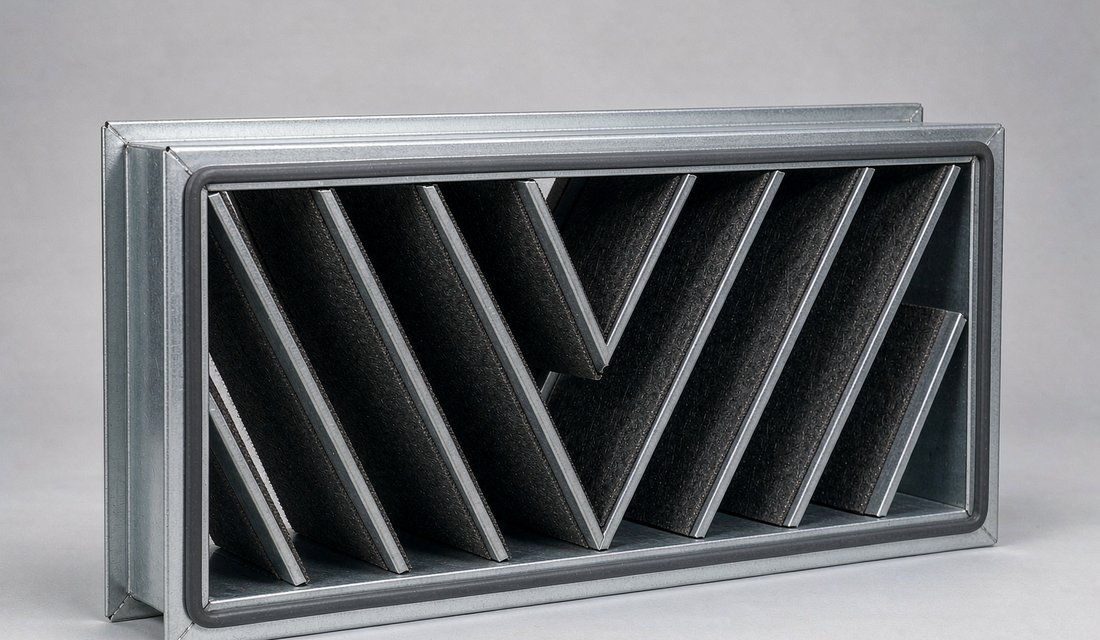

图1 V型活性炭过滤器的外框与V形滤芯排布

对比项	传统平板式结构	V型活性炭过滤器
典型厚度	25～50 mm	292 mm、600 mm
滤料形态	单层平板或浅褶皱	多个V形深褶皱单元
展开面积倍数	基准值1.0	6～12倍
迎面风速范围	0.8～1.5 m/s	0.6～1.2 m/s（按展开面计更低）
活性炭装填量	0.3～0.8 kg/m²	2.5～6.0 kg/m²
接触时间	0.01～0.03 s	0.06～0.18 s
初阻力	25～50 Pa	60～120 Pa
适用位置	末端送风、回风口	空调箱中段、新风与排风主管

表1 两种结构的构型与技术特征对比

二、压降的成因与统一计算口径

压降由滤料本体阻力、进出口局部阻力与框架结构阻力三部分叠加。滤料阻力随面速上升近似线性增长并略带二次项，局部阻力取决于气流分布均匀性，V形通道的折转处容易形成涡流，框架遮挡与密封不严还会带来附加损失。

对比两种结构须统一口径：同一迎风面积、同一额定风量、同一终阻力判定值。GB/T 6165-2008与EN 779:2012均要求在标准试验风道内测量额定风量下的阻力，ASHRAE 52.2-2017进一步规定容尘加载过程的阻力记录方式。若一侧按面速折算、另一侧按风量折算，结论必然失真。

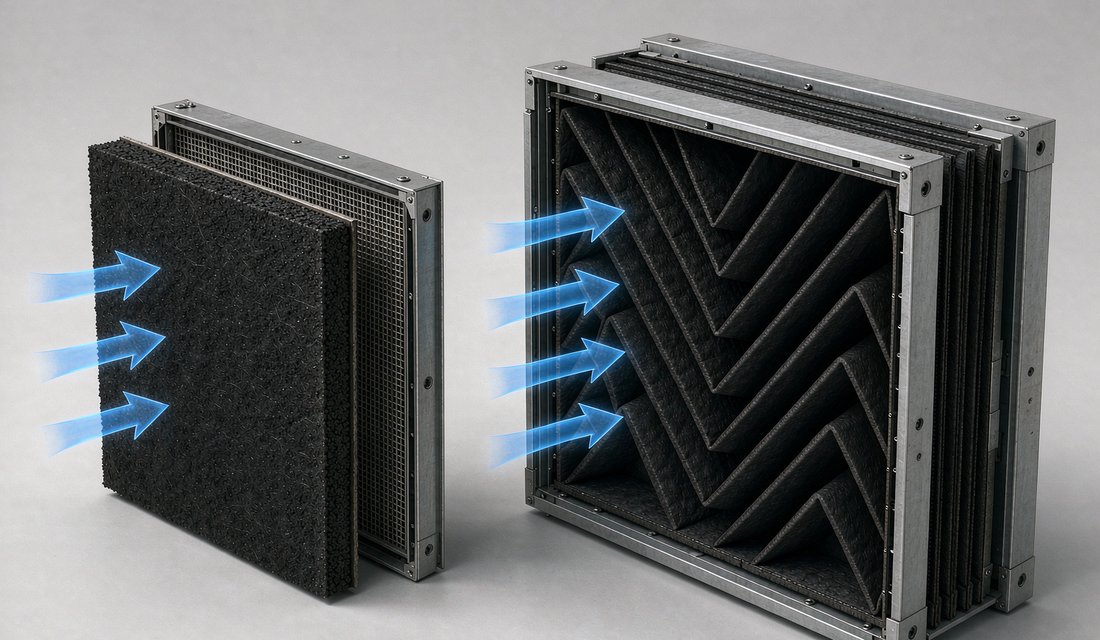

图2 平板式单层滤料与V型多单元的剖面差异

阻力构成	物理来源	平板式占比	V型占比	可调措施
滤料本体阻力	纤维与炭层对气流的黏性剪切	60%～70%	50%～62%	降低面速、优化炭层厚度
进出口局部阻力	突缩突扩与气流转向	15%～22%	20%～28%	加装导流板、增大过渡段
通道涡流损失	V形折转处二次流	3%～6%	10%～16%	优化折角与单元间距
框架遮挡损失	边框与分隔件占位	5%～8%	6%～10%	减薄分隔件、提高开孔率
旁通漏风损失	密封条贴合不良	2%～5%	2%～6%	四边连续密封、压紧到位

表2 压降构成分解与占比参考

三、容尘量的定义与试验判定方法

容尘量指过滤器在阻力升至规定终阻力之前所容纳的试验粉尘质量，以克或克每平方米表示。ASHRAE 52.2-2017采用分级加载，以增量阻力达到规定值作为终止条件；ISO 16890-1:2016把容尘与效率衰减结合，要求按PM1、PM2.5、PM10分组报告结果。

对活性炭过滤器而言，容尘不只是物理堵塞问题。粉尘沉积会遮蔽炭表面的吸附位点、堵塞微孔入口，使气相去除能力提前衰减，因此其容尘量应与吸附穿透时间合并评价。Hinds在《Aerosol Technology》中提出，滤料表层的粉尘饼层会改变有效孔隙率，进而同时抬升阻力与降低传质速率。

判定要素	ASHRAE 52.2-2017	ISO 16890-1:2016	GB/T 14295-2008
试验粉尘	ISO A2细灰与标准试验尘	ISO 12103-1 A2细灰	标准试验尘
加载方式	分级递增给尘	连续或分级给尘	分级给尘
终止条件	增量阻力达规定值	阻力达终阻力或效率低于下限	阻力达终阻力
结果表达	容尘量（g）	容尘量与分组效率	容尘量（g）
对活性炭的适配	需补充气相穿透测试	需补充吸附容量测试	需补充吸附效率测试

表3 三种标准体系下的容尘量判定口径

四、对比试验平台与测试条件

对比试验在标准风道内完成，风道截面按被测过滤器尺寸设计，上游设整流格栅与均流段，下游接变频风机与流量测量段。阻力用微压计在过滤器前后取压，取样点距滤面不小于一倍当量直径，避免局部扰动影响读数。

试验条件需固定风量、温度与相对湿度。参照GB/T 6165-2008，风量偏差控制在±2%以内；参照ISO 16890-1:2016，给尘浓度与加载间隔保持一致。Ruthven在《Principles of Adsorption and Adsorption Processes》中提醒，气相测试还须控制入口浓度与停留时间，否则穿透曲线不具可比性。

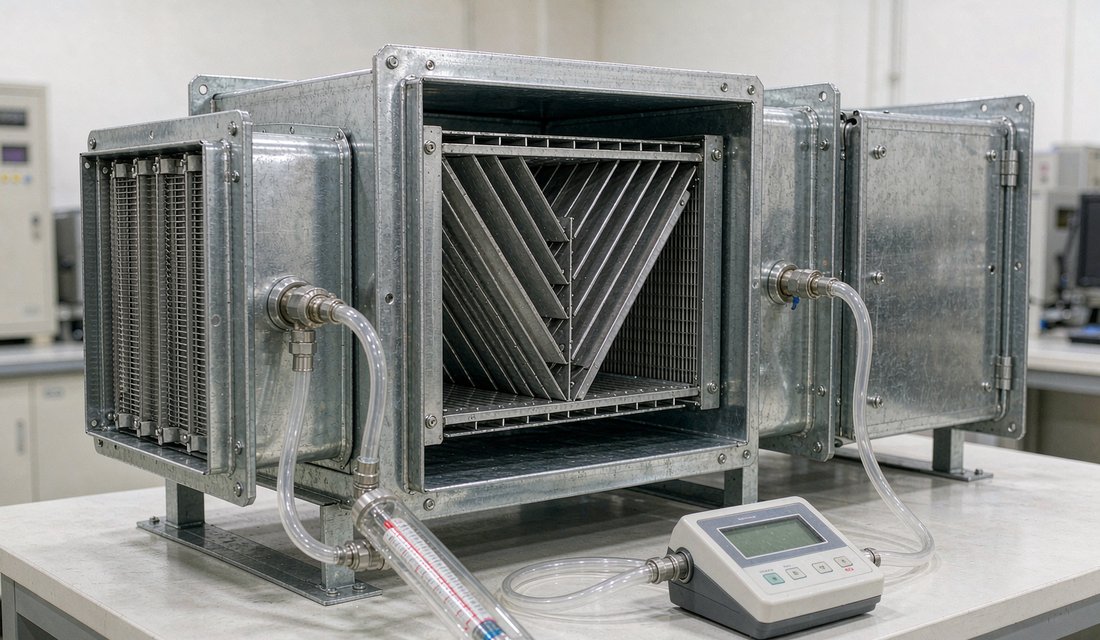

图3 标准风道内的压降与给尘加载测试

试验参数	设定值	允许偏差	测量器具
额定风量	按规格标定值	±2%	皮托管、风量罩
试验温度	（23±3）℃	±3 ℃	铂电阻温度计
相对湿度	（50±10）%	±10%	电容式湿度计
给尘浓度	按标准规定值	±15%	粉尘发生器与天平
阻力读数	逐级记录	±2 Pa	数字微压计
终阻力判定	初阻力2倍或规定值	—	同阻力测量系统

表4 对比试验的平台条件与测量要求

五、压降随风量与面速的变化规律

实测表明，两种结构的压降都随风量上升而增大，但增长斜率差异明显。平板式结构在低风量段阻力很小，风量增加到额定值1.5倍后曲线迅速抬升；V型结构初始阻力较高，曲线在中高风量段较为平缓，说明其阻力对风量波动的敏感度较低。

这一差异源于面速。以592×592 mm迎风面、2000 m³/h风量为例，平板式迎面风速约1.58 m/s，V型按展开面积折算仅0.23至0.31 m/s。面速降低使滤料阻力按比例下降，而通道涡流与局部阻力随单元数增加而上升，两者叠加形成V型结构特有的阻力平台。

风量（m³/h）	平板式压降（Pa）	V型4V压降（Pa）	V型6V压降（Pa）	V型8V压降（Pa）
1000	20～28	38～46	42～52	48～58
1500	32～42	48～58	54～66	62～74
2000	48～62	62～76	70～85	80～96
2500	72～92	78～94	88～106	100～120
3000	106～134	96～114	108～128	122～146
阻力增幅（1000→3000）	约4.8倍	约2.5倍	约2.5倍	约2.5倍

表5 592×592 mm规格下压降随风量的实测参考值

六、容尘量增长与阻力上升曲线

给尘加载过程中，平板式结构的阻力上升呈明显两段式：前期平缓，粉尘在薄滤料表层快速堆积后曲线陡升，容尘量普遍停留在80至160 g/m²。V型结构因展开面积大、粉尘沿深褶皱分层沉积，阻力上升更为线性，容尘量可达420至780 g/m²。

容尘量的差距并非单纯来自面积。ISO 16890-1:2016指出，深褶皱结构使粉尘沿通道纵深分布，迎风面不易形成致密饼层，气流仍能通过未堵塞区域；而平板式结构的单层滤料一旦表层饱和，有效过滤面积迅速缩减，阻力呈指数型增长。蔡杰在《空气过滤器原理与应用》中把这一现象归因于有效过滤面积的动态衰减。

累计给尘量（g/m²）	平板式阻力（Pa）	V型4V阻力（Pa）	V型6V阻力（Pa）	平板式状态
0	48～62	62～76	70～85	初始
50	68～86	72～88	82～98	表层积尘
100	96～122	82～100	94～112	接近终阻力
200	148～190	94～114	108～128	已超终阻力
400	—	112～136	128～152	不可用
600	—	132～160	150～178	不可用
实测容尘量（g/m²）	80～160	420～560	560～780	—

表6 给尘加载过程中的阻力变化与容尘量对比

七、装填量、接触时间与吸附容量的权衡

活性炭过滤器的核心功能是吸附而非截留粉尘，装填量与接触时间直接决定穿透时间。平板式结构受厚度限制，炭层薄、装填量小，对低浓度长期暴露的场合尚可胜任，遇到峰值浓度或高沸点有机物时穿透很快。V型结构把装填量提升数倍，为吸附提供更长的传质路径。

接触时间按炭层厚度除以面速估算。平板式在1.2 m/s面速下接触时间约0.02至0.03 s，V型结构在同等风量下可达0.06至0.18 s。R.T. Yang在《Gas Separation by Adsorption Processes》中指出，穿透时间与床层长度近似成正比，与面速成反比，因此加厚床层带来的收益远大于单纯提高炭的碘值。

性能指标	平板式（50 mm）	V型4V（292 mm）	V型6V（292 mm）	V型8V（600 mm）
活性炭装填量（kg）	0.8～1.6	6.0～9.5	9.0～13.5	16～24
碘值（mg/g）	≥900	≥1000	≥1000	≥1050
四氯化碳吸附率（%）	≥50	≥60	≥60	≥65
比表面积（m²/g）	850～1000	950～1150	950～1150	1000～1250
接触时间（s）	0.02～0.03	0.06～0.09	0.09～0.13	0.14～0.18
甲苯穿透时间（h，参考）	60～120	520～860	780～1200	1400～2100

表7 装填量与吸附相关参数对比

八、能耗与全生命周期成本核算

阻力差异直接转化为风机能耗。按风机功率与风量、阻力的关系估算，每增加100 Pa阻力，单位风量的轴功率约上升0.028 kW/(m³/s)。以2000 m³/h、全年运行6000 h计，阻力每高出20 Pa，年耗电增加约190 kWh，折算电费在百元量级。

但能耗只是成本的一侧。平板式初阻力低，却因容尘量小、更换频繁，滤材与人工费用叠加后常高于预期；V型结构初投资与初期阻力偏高，更换周期可延长3至5倍。GB 50189-2015对空调系统风机单位风量耗功率提出限值，设计与采购应把阻力、寿命、更换频次统一纳入核算。

成本项	平板式（年）	V型4V（年）	V型6V（年）	核算口径
单台购置费（元）	180～320	680～980	880～1260	含税出厂参考
平均运行阻力（Pa）	70	95	108	按额定风量折算
年风机电耗（kWh）	1130	1530	1740	2000 m³/h、6000 h
年电费（元）	680	920	1040	0.60 元/kWh
年更换次数（次）	6～8	1～2	1～2	按容尘量推算
年耗材与人工（元）	1400～2200	760～1300	900～1500	含停机损失
年综合费用（元）	2080～2880	1680～2220	1940～2540	—

表8 全生命周期成本核算对比（单台示意）

九、不同工程场景下的选型判别

平板式结构适用于空间紧张、气态负荷轻、更换通道便利的部位，如办公区回风口、电梯厅送风末端、小型除味机。此类场合风量小、粉尘浓度低，低阻力带来的节能收益可直接体现，频繁更换的成本也可以接受。

V型结构适用于风量大、气态污染物浓度较高、维护窗口有限的部位，如制药车间排风、印刷与涂装尾气、污水处理站除臭、地下车库新风。此类场合停机成本高，长周期运行的经济性与稳定性比初期阻力更重要。W. Whyte在《Cleanroom Technology》中强调，洁净与受控环境的过滤器选型应以全周期可靠性而非单点参数为依据。

工程场景	气态负荷	推荐结构	关键理由
办公与商业送回风口	低	平板式	空间受限、更换便捷、阻力低
地下车库新风	中	V型4V	风量大、粉尘多、容尘需求高
制药车间排风	中高	V型6V	接触时间要求长、停机成本高
印刷与涂装尾气	高	V型6V/8V	有机物浓度高、需长穿透时间
污水处理站除臭	高	V型8V	硫化氢负荷高、湿度大
实验室局部排风	波动大	平板式＋V型串联	兼顾响应速度与吸附容量

表9 场景与结构选型的对应关系

十、安装与维护中影响对比结论的因素

实测数据与样本值出现偏差，多半源于安装环节。框架与安装框之间存在缝隙会形成旁通，使实测阻力偏低而实际去除率下降；V型结构单元数多，若分隔件变形或滤芯移位，气流会集中通过局部通道，阻力与效率同时异常。GB 50243-2016要求过滤器安装后检查边框密封与压紧状态。

维护环节的关注点也不同。平板式需按阻力读数频繁更换，更换时容易带入二次污染；V型结构更换周期长，但单次更换工作量大，需预留抽出空间与承重支撑。运维记录应同时登记初阻力、运行阻力、更换日期与气相检测结果，才能形成可比的运行档案。

检查项	平板式要点	V型要点	检查周期
边框密封	四边贴合、无翘边	法兰压紧、密封条连续	每次更换
阻力读数	达初阻力1.5倍即更换	达初阻力2倍即更换	每月
滤芯位移	少见	检查V形单元是否塌陷	每季度
积尘状况	表层可见粉尘饼	迎风面与通道纵深分别查看	每季度
气相检测	出口浓度定期抽检	按穿透曲线设定抽检点	每半年
更换空间	抽出距离约1倍厚度	预留1.2倍厚度以上	设计阶段确认

表10 两种结构的安装与维护检查要点

从压降与容尘量两条主线看，两种结构并不存在普遍适用的优劣排序。平板式以低阻力和薄型结构见长，适合轻负荷与末端场合；V型以展开面积与装填量取胜，适合大风量、高负荷与长周期运行。判断的关键在于把额定风量、粉尘浓度、气态负荷、维护条件与能耗成本放在同一坐标系中衡量，而不是比较单点参数。国内GB/T 14295-2008、GB/T 6165-2008与国外ASHRAE 52.2-2017、ISO 16890-1:2016给出的测试框架，正是为了让这类比较建立在统一口径之上。
