V型塑框过滤器在生物安全实验室排风系统中的密封性与过滤效率验证

V型塑框过滤器在生物安全实验室排风系统中的密封性与过滤效率验证

V型塑框过滤器以注塑成型的 V 形骨架为主体，滤料经折叠后固定于骨架内部，在相同安装尺寸下可获得数倍于平板型的过滤面积。生物安全实验室的排风系统把它安装在排风机之前，用于截留室内可能携带病原微生物的气溶胶，其密封性与过滤效率共同构成这道屏障的可靠基础。

舒适性空调多关注效率与阻力两项指标，而排风段还要面对消毒剂的反复侵蚀与原位检漏的核验。工程实践中的泄漏往往并不发生在滤材本体，却集中在边框接缝与安装界面。本文依据 GB 19489-2008、GB 50346-2011 与 GB/T 13554-2020 的要求，结合台架实测与现场扫描记录，对两项指标逐项验证。

一、结构特征与排风段的适配性

骨架多采用 ABS 或改性 PP 整体注塑，V 形组数常见 3 至 5 组，组间以热熔胶条分隔折距 3 至 4 mm 的超细玻璃纤维滤纸。外框四边粘贴连续的发泡聚氨酯条或硅橡胶条，部分产品在角部另设注胶补强，用以抵抗搬运与压紧时的集中应力。

同样的 592 mm 见方安装位，平板高效过滤器的滤材面积约 3 至 4 m²，V 型塑框可做到 20 m² 上下，迎面风速因此降至 1.5 m/s 附近。风速下降带来两项好处：阻力曲线平缓、容尘量提高。塑料框架不锈蚀，也能耐受含氯消毒剂的反复擦拭。

型号规格(mm)	V形组数	滤材面积(m²)	额定风量(m³/h)	迎面风速(m/s)	初阻力(Pa)	效率等级	边框材质
592×592×292	4	21.6	2000	1.6	220	H13	ABS
592×592×292	4	21.6	2000	1.6	242	H14	ABS
610×610×292	4	22.8	2100	1.6	215	H13	改性 PP
592×287×292	3	10.4	1000	1.7	228	H13	ABS
592×592×150	2	9.8	900	0.7	236	H13	改性 PP
592×592×292	4	21.0	1900	1.5	196	H13 耐蚀型	改性 PP

表1 V型塑框过滤器常见规格与技术参数（测试条件：常温、额定风量、滤材为超细玻璃纤维）

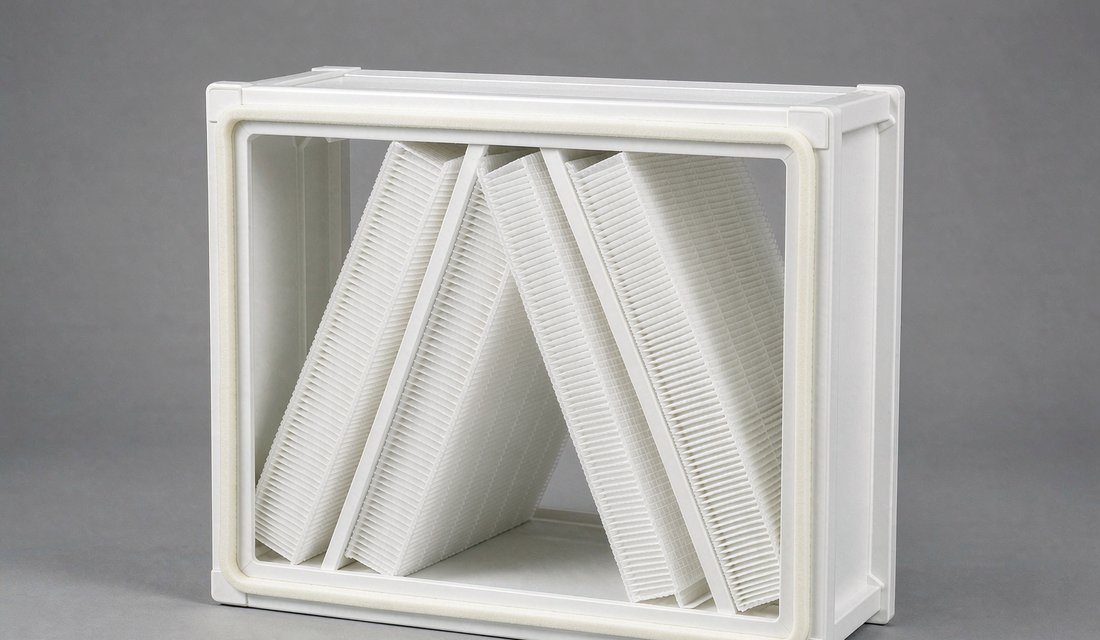

图1 V型塑框过滤器成品外观与四周连续密封条

二、排风系统的密封性要求

生物安全三级实验室的主实验室相对相邻缓冲间保持不小于 10 Pa 的负压梯度，房间排风与生物安全柜排风均须经高效过滤后外排，过滤器及其安装框架应具备原位检漏的条件。这一条把过滤器的角色从普通部件提升为围护屏障的一部分。

密封性涉及三处界面：滤材与框体的固定界面、框体与安装框架的压紧界面、安装框架与风管的连接界面。任意一处存在通路，未经过滤的空气便会短路进入排风，滤材效率再高也无法补偿，这正是排风段必须逐台检漏的原因。

验证项目	技术要求	检验方法	主要依据
滤材完整性	无针孔、无折边开裂	逐幅扫描，上游气溶胶挑战	ISO 14644-3:2019
边框气密性	扫描透过率 ≤0.01%	PAO 气溶胶光度计扫描	GB/T 6165-2008
安装界面密封	无可见缝隙，压缩量达标	塞尺检查 + 原位扫描	GB 50346-2011
房间负压梯度	主实验室相对缓冲间 ≥10 Pa	微压差计连续监测	GB 19489-2008
排风高效段压降	不超过设计值的 1.5 倍	差压变送器记录	GB/T 13554-2020

表2 排风段密封性与效率相关的验证指标

图2 生物安全实验室排风机房内的V型塑框过滤器安装框架

三、密封结构形式与泄漏路径

常见形式有三类。干式压紧依靠弹性密封条的压缩变形实现闭合，结构简单、便于更换，V 型塑框多采用双唇发泡条配合偏心压紧机构；液槽式以刀口插入密封液形成隔离，密封裕度较大但维护繁琐；凝胶密封介于两者之间，适合不便频繁拆装的场合。

泄漏路径并不均匀。折边与胶线的交界处容易出现胶量不足，注塑件的分型面可能留有飞边，四角拼缝是应力集中区，密封条压缩量偏离设计值则整周失效。现场检漏时，角部与拼缝往往贡献了主要读数，与结构受力的分布高度一致。

密封形式	密封原理	允许透过率	适用场合	维护特点
双唇干式压紧	弹性体压缩回弹	≤0.01%	常规排风段、频繁更换	更换密封条即可，维护简便
液槽刀口密封	液封隔绝通路	≤0.005%	四级实验室、高风险排风	需定期补液与液位监控
凝胶密封	胶体填充缝隙	≤0.005%	不便拆装的固定工位	拆装后需重新注胶
袋进袋出接口	柔性膜袋隔离操作	依赖接口压紧	高危险度排风更换	耗材成本较高

表3 排风段常用密封形式的技术对比

四、效率检测方法与试验台架

分级依据 EN 1822-1:2019，按穿透率峰值对应粒径的计数效率划分，H13 不低于 99.95%，H14 不低于 99.995%，U15 不低于 99.9995%。国内 GB/T 13554-2020 按效率分等，与欧标大体对应，但试验气溶胶与判定细节仍有差别，跨标准引用时须注明依据版本。

台架试验按 GB/T 6165-2008 执行，气溶胶发生器产生亚微米油雾，上游采样与下游扫描同步进行。扫描检漏按 ISO 14644-3:2019 的规定，探头距滤材表面 20 至 30 mm，移动速度不超过 5 cm/s，边框与滤材全幅覆盖，不得跳扫。

检测项目	试验气溶胶	关键设备	判定依据	记录要求
过滤效率	DEHS 或 PAO 亚微米油雾	气溶胶光度计、粒子计数器	EN 1822-1:2019	分级效率曲线
初阻力	—	微压差计、风量罩	GB/T 6165-2008	额定风量下读数
扫描检漏	PAO 气溶胶	扫描探头、光度计	ISO 14644-3:2019	全幅扫描轨迹图
容尘试验	ASHRAE 试验粉尘	加载装置、称重天平	ASHRAE 52.2-2017	分级加载曲线

表4 效率与密封性检测项目的实施方法

五、扫描检漏实测与泄漏率分布

取 8 只同批次的 592×592×292 规格样品，在风道台架上以 PAO 气溶胶发生，上游浓度控制在 10 μg/L 左右，额定风量下稳定 10 min 后开始扫描。判定限值取上游浓度的 0.01%，与 H13 等级的效率要求相匹配，读数超过限值即判为不合格。

7 只样品全幅扫描未出现超限读数，1 只在角部出现 0.014% 的瞬时峰值。拆检发现该处密封条接缝错位约 1.5 mm，重新粘接后复测降至 0.002%。泄漏部位统计显示角部占比过半，拼缝与折边次之，滤材本体的穿孔未见，说明工艺控制的重心应放在装配环节而非滤材。

样品编号	滤材本体透过率	角部透过率	拼缝透过率	密封条透过率	判定
1#	<0.001%	0.003%	0.001%	0.002%	合格
2#	<0.001%	0.004%	0.002%	0.002%	合格
3#	<0.001%	0.002%	0.001%	0.001%	合格
4#	<0.001%	0.014%	0.002%	0.003%	不合格，返修后 0.002%
5#~8#	<0.001%	0.002%~0.005%	0.001%~0.003%	0.001%~0.003%	合格

表5 8 只样品的扫描检漏结果（判定限值 0.01%）

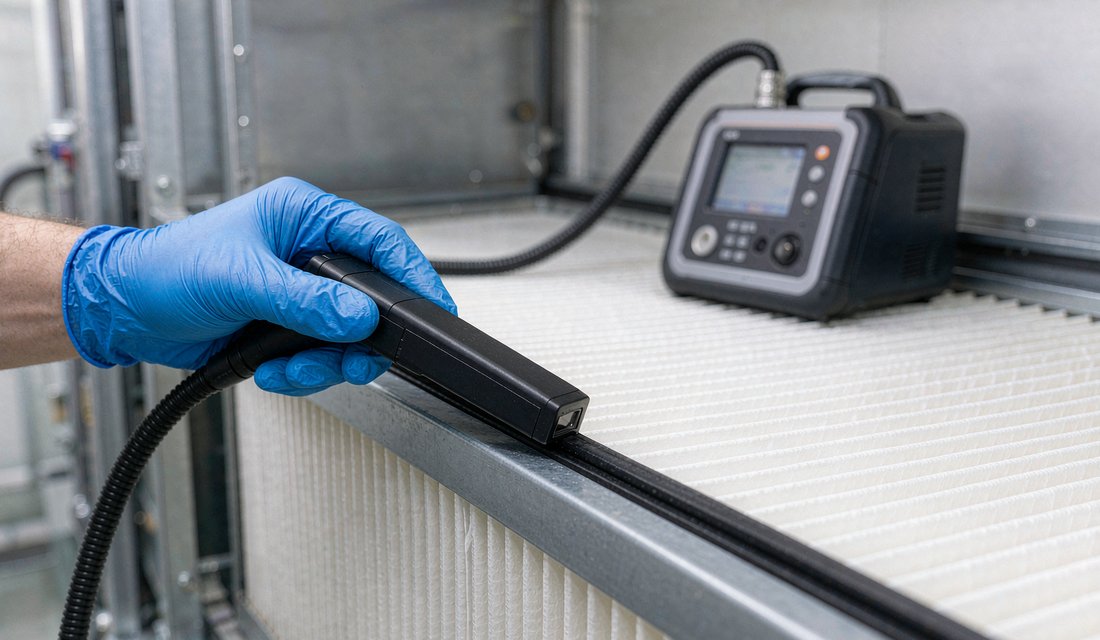

图3 沿V型塑框过滤器边框密封处逐段扫描检漏

六、边框与密封件的耐消毒剂性能

排风段常用过氧乙酸、含氯消毒剂、季铵盐与乙醇轮换消毒。ABS 与改性 PP 对含氯制剂与季铵盐的耐受性较好，长期接触过氧乙酸则会出现表面发白与冲击强度下降，注塑件的薄壁部位尤为敏感，角部补强结构在此类工况下更易开裂。

密封条的差异更为明显。硅橡胶的耐氧化性与耐温性优于 EPDM，经 500 h 消毒剂浸泡后压缩永久变形可控制在 25% 以内，而 EPDM 在同条件下常超过 35%。回弹不足会直接削弱压紧界面的闭合能力，泄漏率随之上升，且这种劣化在压差表上看不出征兆。

材料	含氯消毒剂	过氧乙酸	季铵盐	乙醇	建议
ABS 边框	良好	慎用，长期接触易发白	良好	良好	控制接触频次
改性 PP 边框	良好	较好	良好	良好	高消毒频次场合
硅橡胶密封条	良好	良好	良好	良好	推荐用于排风段
EPDM 密封条	较好	一般，易老化	良好	一般	限低消毒频次场合
聚氨酯发泡条	一般	较差	较好	较好	不宜用于熏蒸环境

表6 边框与密封材料对常用消毒剂的耐受性

七、压降—风量特性与运行能耗

V 型塑框的阻力随风量呈幂律变化，指数落在 1.7 至 1.9 之间。以额定风量的 60%、80%、100% 与 120% 四点测定，H13 规格的压降分别约为 95、150、220 与 305 Pa，曲线在超额定风量段明显变陡，说明低风量运行对节能的贡献并不呈线性。

按 2000 m³/h、全年运行 6000 h、风机总效率 0.6 计算，阻力每增加 50 Pa，轴功率增加约 0.046 kW，年耗电增加约 277 kWh。若多台机组并联，这一差值按台数线性放大。选型阶段为求稳妥而预留过多阻力，长期看并不经济，反而推高风机的运行工况点。

风量(m³/h)	占额定风量	H13 压降(Pa)	轴功率(kW)	年耗电(kWh)	备注
1200	60%	95	0.053	317	低负荷运行
1600	80%	150	0.111	667	常用工况
2000	100%	220	0.204	1222	额定工况
2400	120%	305	0.339	2033	超风量，不建议长期运行

表7 不同风量下的压降与能耗（按 6000 h、风机总效率 0.6 估算）

八、安装偏差对密封性的影响

安装框架的平面度与对角线偏差常被忽略。型钢焊接框架经长途运输后出现 2 至 3 mm 翘曲并不罕见，压紧螺栓若按单侧顺序施力，密封条各段的压缩量差异可达 30%，局部就此形成通路，而外观检查往往看不出异样。

在台架上人为制造间隙测得：密封条压缩量达到设计值的 70% 以上时，泄漏率保持在限值以内；压缩量降至 40% 时，间隙 1 mm 处的透过率升至 0.02%；间隙达到 2 mm 时读数突破 0.05%，已超出 H13 的判定范围，必须重新调整框架。

密封条压缩量	局部间隙(mm)	实测透过率	相对限值	处理建议
≥70% 设计值	0	<0.005%	合格	按规程压紧即可
50% 设计值	0.5	0.008%	临界	复核压紧力矩
40% 设计值	1.0	0.020%	超限	更换密封条并调平
<30% 设计值	2.0	0.050%	严重超限	拆装重做框架找平

表8 安装偏差与局部透过率的对应关系

九、运行维护与更换判据

运行阶段依靠压差变送器连续监测，初阻力记录作为基线。压差升至基线的 1.5 倍时安排检查，达到 2 倍或触及 600 Pa 的终阻力即更换。每次消毒作业后宜对密封条外观与压紧螺栓做一次确认，这两项是压差表无法反映的内容。

更换判据不止于阻力。年度再验证时若扫描发现不可修复的泄漏点、滤材出现明显变色或破损、密封条压缩永久变形超过 25%，即便阻力尚未到限也应整只更换，并同步更换同一框架内的其余滤芯，以免新旧混装引起气流分配失衡。

维护项目	周期	判据	处置方式
压差巡检	连续监测，每周读值	较基线上升 50%	安排现场检查
密封条外观	每次消毒后	开裂、脱粘、接缝错位	局部修补或更换
原位扫描检漏	每年一次	透过率 >0.01%	定位返修并复测
滤芯更换	触发式	终阻力 600 Pa 或效率衰减 5%	同框架整排更换

表9 排风段V型塑框过滤器的维护周期与判据

十、典型工程配置方案

三级实验室的排风通常采用两级配置：前段设 F7 或 F8 的预过滤拦截粗大颗粒，后段为 H13 的 V 型塑框高效单元，两级之间留出检漏与采样接口。生物安全柜的排风单独成路，与房间排风在高效段前汇合，避免柜内负压受到房间工况波动干扰。

为便于更换时不破坏围护结构的负压，高效段多采用袋进袋出结构，滤芯封装于柔性膜袋内完成拆装。风机按一用一备配置，备用机组的切换时间控制在 30 s 以内，切换过程中排风不中断，防止压差反相把未过滤空气推回实验区。

工位	前段配置	高效段配置	风量(m³/h)	接口形式
主实验室排风	F7 板式	H13 V型塑框 592×592×292	2000	袋进袋出
缓冲间排风	F7 板式	H13 V型塑框 592×287×292	1000	干式压紧
生物安全柜排风	柜内预过滤	H14 V型塑框 592×592×292	2000	袋进袋出
备用排风支路	F8 袋式	H13 V型塑框 610×610×292	2100	干式压紧

表10 生物安全实验室排风段的典型配置方案

十一、验证流程与验收资料

验证分为出厂检验、安装后检漏与投用后再验证三个环节。出厂检验按批抽样，重点核对效率分级与阻力曲线；安装检漏须覆盖全部滤芯与全部密封界面；投用后的再验证可按规定比例抽检，但曾出现泄漏的部位应全部复检。

验收资料应包含出厂检测报告、现场扫描检漏记录、压差基线数据与消毒剂接触记录。四项资料齐备，后续的运维判断才有依据，出现效率争议时也便于追溯。资料缺失的工程，往往在更换滤芯时才发现框架已变形，返工代价远超当初的检测投入。

验收项	核查内容	合格标准	资料形式
效率分级	MPPS 计数效率	H13 ≥99.95%	出厂检测报告
整机气密	边框与滤材扫描	透过率 ≤0.01%	扫描轨迹记录
安装界面	压缩量与平面度	无可见缝隙	现场检查表
压差基线	初阻力读数	与样本偏差 ≤10%	调试记录
消毒兼容	消毒剂种类与频次	材料无明显劣化	消毒剂接触台账

表11 排风段V型塑框过滤器的验收清单
