化纤袋式中效过滤器在生物实验室排风过滤系统中的可靠性验证

化纤袋式中效过滤器在生物实验室排风过滤系统中的可靠性验证

化纤袋式中效过滤器以镀锌钢板或铝合金为外框，内部由多排化纤无纺布缝制的袋状滤料构成，属于中效级别的空气过滤部件。在生物实验室排风系统中，它通常布置于排风机组的预过滤段或中间过滤段，承担截留气溶胶颗粒、保护后续高效过滤单元与排风设备的任务。

与舒适性空调不同，生物实验室排风侧具有连续运行、颗粒物与气溶胶负荷波动大、维护可达性差等特点，一旦滤袋破损或密封失效，会直接影响排风的净化效果与实验室内部的压力梯度。因此，对其开展可靠性验证，是排风系统设计、验收与运维中不可省略的环节。本文围绕结构原理、参数配置、验证指标与试验方法、影响因素与运行管理展开讨论，并结合国内外标准文件给出可操作的判定依据。

一、生物实验室排风系统的工况特征与过滤需求

生物实验室排风系统需要持续排出实验操作过程中产生的气溶胶、挥发性试剂蒸气与粉尘颗粒，排风量通常按房间换气次数与生物安全柜、通风柜的排风量叠加确定。受实验内容变化影响，排风侧的颗粒物浓度与粒径分布会在较大范围内波动，对过滤部件的适应能力提出要求。

从过滤需求看，排风系统的中效过滤段应同时满足三项条件：对 0.3~1.0 μm 区间的气溶胶颗粒保持稳定的分级效率；在额定风量下阻力处于合理区间，避免排风机能耗与噪声超标；滤袋与框架在长期气流冲刷下不发生变形、脱缝或泄漏。这三项条件也正是可靠性验证的出发点。

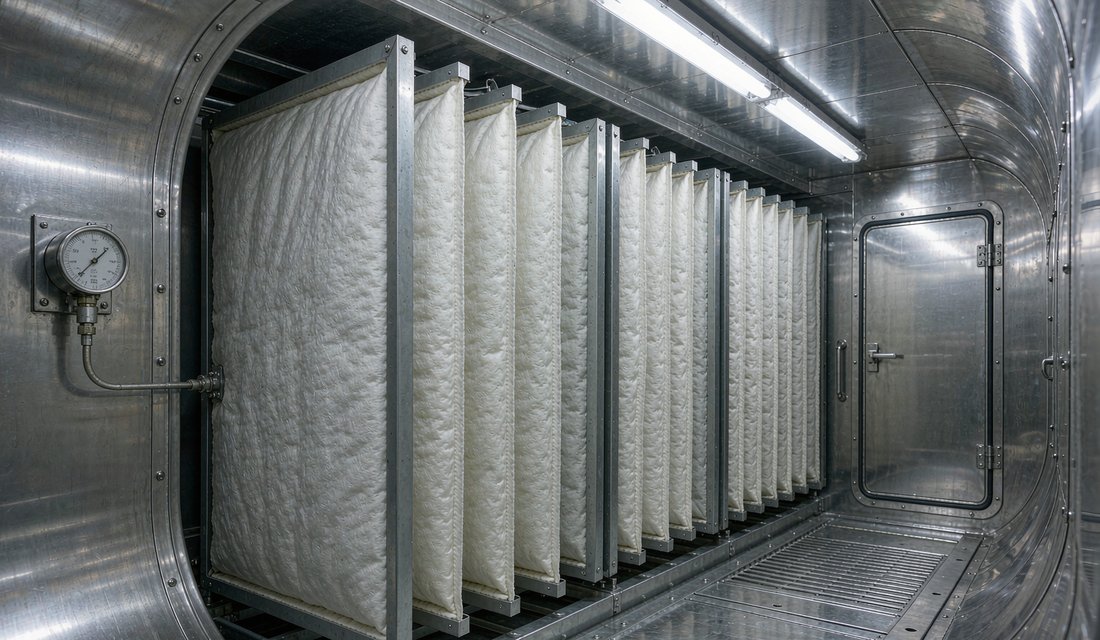

图1 生物实验室排风机组内部过滤段安装实景

二、结构组成与工作原理

化纤袋式中效过滤器由外框、支撑骨架、袋状滤料与密封条四部分组成。外框多采用厚度 0.8~1.2 mm 的镀锌钢板折弯成型，袋状滤料以聚酯纤维或聚丙烯纤维无纺布经热熔或缝制加工成 3~8 个袋体，袋体之间以金属或塑料分隔条保持间距，避免运行中相互贴合而损失有效过滤面积。

含尘气流由袋口进入滤袋内部，颗粒物被纤维层的拦截、惯性碰撞、扩散与静电效应共同捕集，洁净气流穿过纤维层后由袋底方向汇入出风侧。袋式结构的优势在于把同等迎风面积下的滤料展开面积放大约 3~6 倍，使迎面风速下降，从而在获得较高过滤效率的同时把阻力控制在较低水平。

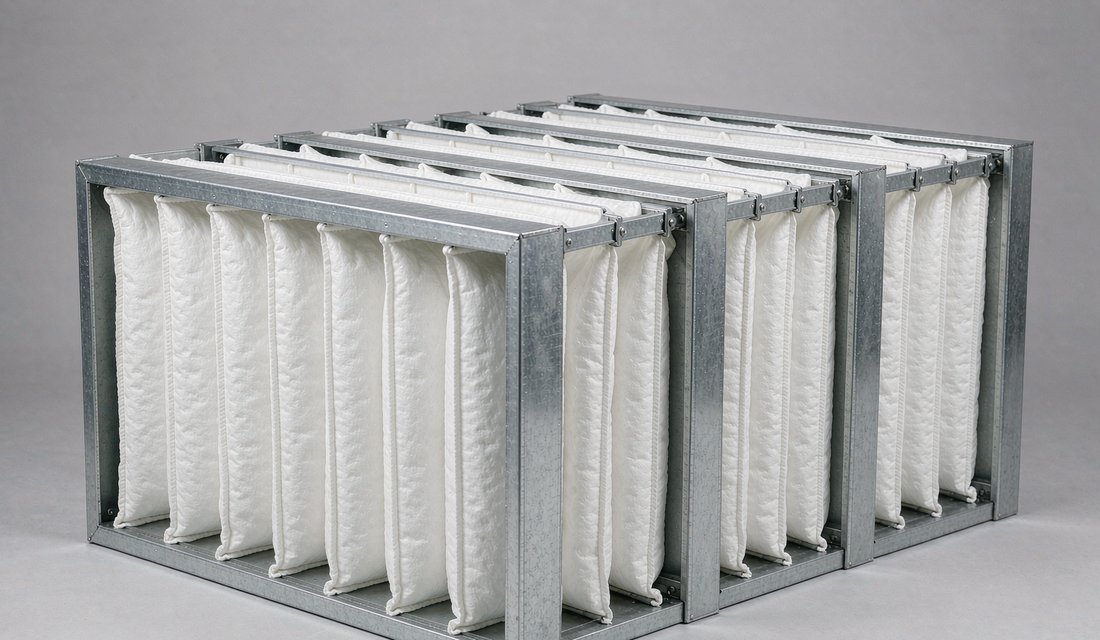

图2 化纤袋式中效过滤器成品外观

三、主要技术参数与规格系列

常用化纤袋式中效过滤器的过滤级别覆盖 F5~F9（EN 779 分类）以及 ISO 16890 的 ePM10、ePM2.5 与 ePM1 区间，对应 0.4 μm 颗粒的计数效率大致在 40%~95% 之间。滤料克重、袋数与袋长的组合决定初阻力与容尘量，工程中需要按排风量、允许阻力上限与更换周期综合选择。

需要注意的是，样本参数是在标准试验风量与标准试验尘条件下测得的，实际排风系统若含湿量偏高或颗粒物以纤维状为主，阻力增长曲线会与样本存在差异，选型时宜预留 20%~30% 的阻力裕量。常见规格的技术参数见表1。

规格代号	过滤级别	袋数(个)	单袋尺寸(宽×长,mm)	额定风量(m³/h)	初阻力(Pa)	滤料克重(g/m²)	容尘量(g)
CR-F5-6	F5	6	600×350	2800	55~70	220	350~450
CR-F7-6	F7	6	600×350	3000	80~100	260	450~600
CR-F7-8	F7	8	600×400	4000	85~110	260	600~780
CR-F8-8	F8	8	600×400	4200	100~130	300	650~820
CR-F9-8	F9	8	592×400	4000	130~160	320	700~900

表1 化纤袋式中效过滤器常见规格与主要参数

四、可靠性验证的指标体系与试验方法

可靠性验证不等同于单项性能测试，它需要在模拟运行工况下考察性能随时间的保持能力。常用指标体系包括效率稳定性、阻力增长速率、容尘量、滤袋破损率、密封泄漏率与结构变形量六项，每项给出判定阈值与抽样数量，形成可追溯的记录。

试验方法参照 GB/T 14295-2008《空气过滤器》与 ASHRAE 52.2-2017 的试验风道布置，采用标准试验尘或与现场颗粒物粒径分布相近的替代尘。为缩短验证周期，可采用提高发尘浓度的加速试验，但须记录加速倍率并说明其对阻力增长曲线的影响，具体指标与判定要求见表2。

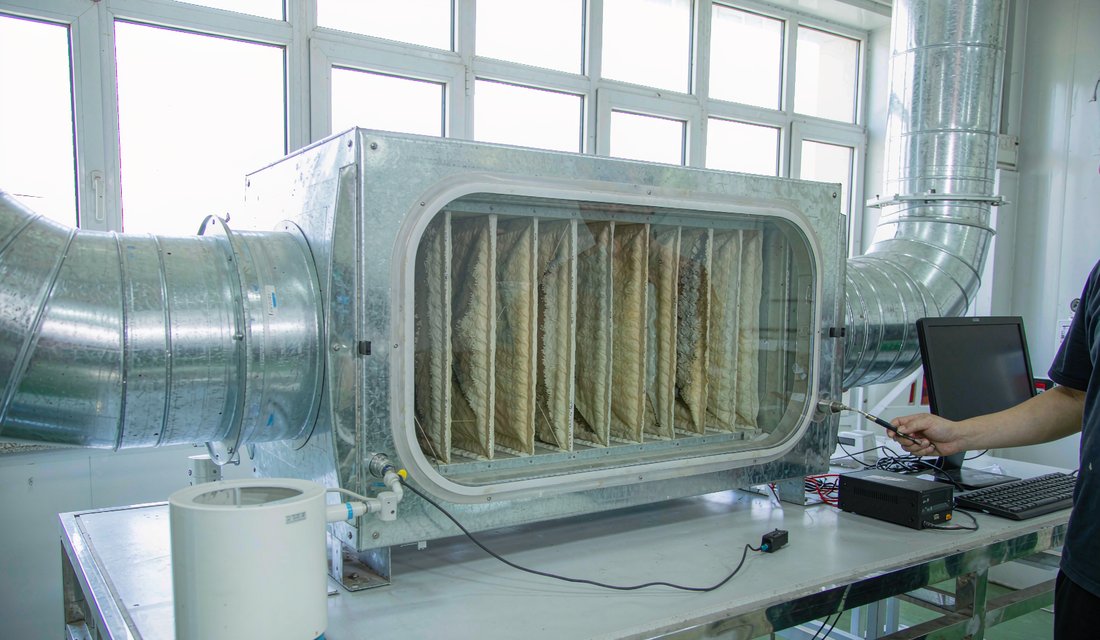

图3 过滤性能与可靠性验证测试台

验证项目	测试条件	判定要求	抽样数量
效率稳定性	额定风量连续运行 2000 h	效率漂移 ≤5%	3
阻力增长速率	标准试验尘加速发尘	至初阻力 2 倍时剩余容尘能力 ≥20%	3
容尘量	标准试验尘	≥ 标称值的 90%	3
滤袋破损率	脉动 10⁵ 次	破损率为 0	3
密封泄漏率	发烟试验与压差保持	≤0.01%	全数
结构变形量	2 倍初阻力静压	外框变形 ≤3 mm	2

表2 可靠性验证指标体系与判定要求

五、过滤效率与阻力特性的测试结果

在 50%、75%、100% 与 120% 额定风量的四档测试中，袋式过滤器的效率随风量上升略有下降，但同级别产品在 120% 风量下的效率衰减通常在 3 个百分点以内，说明袋体展开结构对风速波动的缓冲作用较为明显。阻力的变化则接近二次曲线，风量提高 20% 时阻力约上升 40%~45%，实测数据见表3。

从长期运行数据看，效率在 2000 h 内的漂移量普遍小于 5%，属于可接受范围。若出现效率快速下降而阻力并未同步上升的情形，需要优先排查滤袋脱缝、外框密封条老化或安装偏心，而不是简单归因于滤料性能退化。

风量占比	风量(m³/h)	0.4 μm 计数效率(%)	阻力(Pa)	迎面风速(m/s)
50%	1500	91.5	26	0.62
75%	2250	90.8	52	0.93
100%	3000	89.6	92	1.24
120%	3600	87.1	132	1.49

表3 不同风量下的效率与阻力测试数据（F7、6 袋规格）

六、容尘量与使用寿命验证

容尘量决定更换周期。以 F7 级别、6 袋、袋长 600 mm 的规格为例，在标准试验尘条件下容尘量约为 450~600 g，对应现场粉尘浓度 100 μg/m³、风量 3000 m³/h 的排风系统，估算可用时间在 9~14 个月之间。当粉尘浓度上升到 300 μg/m³ 时，更换周期会缩短到 4~6 个月。

加速验证表明，阻力达到初阻力 2 倍时，滤袋的剩余容尘能力已不足 20%，此时继续运行会导致排风量不足与风机能耗上升。工程上把阻力达到初阻力 2 倍或运行满 12 个月作为更换触发条件，是比较稳妥的做法，相关试验数据见表4。

累计发尘量(g)	阻力(Pa)	阻力增长率(%)	0.4 μm 效率(%)	剩余容尘能力(%)
0	92	0	89.6	100
150	128	39	90.4	74
300	168	83	91.2	48
450	205	123	92.0	22
560	232	152	92.6	不足 10

表4 容尘量与阻力增长试验数据

七、结构强度与滤袋完整性考核

滤袋完整性直接关系到排风净化的有效性。考核内容包括袋体与袋口的接缝剥离强度、袋底在气流冲击下的疲劳寿命以及外框与骨架在压差载荷下的变形量。按现行做法，接缝剥离强度不低于 25 N/50 mm，袋底疲劳试验经 10⁵ 次脉动后无裂缝，外框变形量不超过 3 mm。

现场检测可采用发尘扫描配合粒子计数器，沿滤袋接缝与袋底逐点检漏。泄漏率超过 0.01% 的滤袋应整体更换，不宜采用局部补胶处理，因为补胶部位往往成为后续破裂的起点。表5 汇总了结构考核项目与实测结果。

考核项目	试验方法	实测值	判定
袋口接缝剥离强度	拉伸试验	31 N/50 mm	合格
袋底疲劳寿命	脉动 10⁵ 次	无裂缝	合格
外框变形量	2 倍初阻力静压	1.8 mm	合格
滤料拉伸强度（经向）	条样法	92 N/5 cm	合格
滤料拉伸强度（纬向）	条样法	78 N/5 cm	合格

表5 结构强度与滤袋完整性考核结果

八、生物安全与密封可靠性验证

生物实验室排风侧属于污染气流通道，过滤段必须在负压或微负压状态下运行，且安装面不得存在可见缝隙。外框与固定框架之间通常采用闭孔海绵密封条或液槽密封，安装后需做发烟试验与压差保持试验，确认在额定风量下无可见泄漏。

对于涉及高致病性病原微生物的实验活动，排风高效过滤单元需满足原位消毒与安全更换的要求，中效过滤段作为前置保护，其密封可靠性同样影响后续高效过滤器的负荷与更换频次。相关要求可参照 GB 19489-2008 与 GB 50346-2011 的规定执行，检测结果见表6。

检测部位	检测方法	允许泄漏率	实测结果
外框与固定框架	发烟试验	≤0.01%	未检出
袋体接缝	粒子扫描	≤0.01%	0.003%
袋底与骨架	粒子扫描	≤0.01%	0.002%
检修门密封面	压差保持	压降 ≤5%	2.4%

表6 密封性能与泄漏率检测结果

九、影响可靠性的关键因素

含湿量是影响袋式过滤器可靠性的重要因素之一。聚酯滤料在相对湿度长期高于 80% 的环境中容易出现尺寸变化与静电衰减，进而使效率出现小幅下降；同时高湿条件下粉尘易在袋体表面结块，造成阻力快速上升。选用疏水处理滤料或加装除湿段可以缓解这一问题。

颗粒物性质与安装质量同样是关键变量。纤维状粉尘容易缠绕袋口形成搭桥，使有效过滤面积下降；安装时若袋体与气流方向不平行，会造成局部风速偏高与袋体磨损。此外，机组内气流分布不均也会使不同位置的滤袋寿命差异明显，应对措施见表7。

影响因素	表现形式	应对措施
相对湿度偏高	效率小幅下降、粉尘结块	选用疏水滤料、加装除湿段
纤维状粉尘	袋口搭桥、有效面积下降	前置粗效过滤、缩短巡检周期
安装偏心	局部风速偏高、袋体磨损	安装后校正角度并复测阻力
气流分布不均	滤袋寿命差异明显	加装均流板、调整风道布置
频繁启停	袋体疲劳、接缝松动	设置变频缓启动、减少启停次数

表7 关键影响因素与应对措施

十、运行监测与维护管理策略

建议在排风机组上配置压差传感器与数据采集装置，对过滤段阻力进行连续记录，并设置两级报警：阻力达到初阻力 1.5 倍时提示准备备件，达到 2 倍时提示立即更换。对生物安全等级较高的实验室，还应把过滤器更换记录纳入实验室台账管理。

维护作业须遵循先消毒、后拆卸、再封装废弃的顺序，作业人员应佩戴防护用品，更换下来的滤袋需双层封装并标注来源。表8 给出建议的监测参数与维护周期，可根据实际运行的粉尘浓度与湿度条件适当调整。

监测参数	监测方式	建议周期	报警阈值
过滤段阻力	压差传感器连续记录	实时	初阻力 1.5 倍提示、2 倍更换
排风量	风量计	每周	低于设计值 10%
相对湿度	温湿度传感器	实时	高于 80% 提示
密封状态	发烟试验	每季度	可见泄漏即处理
滤袋外观	目视检查	每季度	变形、脱缝即更换
更换记录	台账登记	每次更换	—

表8 运行监测参数与维护周期

十一、选型建议与运维要点

选型时应以排风量、允许阻力上限与颗粒物特性为输入条件，优先选择袋数与袋长匹配、外框刚度足够的规格，并核对滤料对湿度的适应性。对连续运行的排风系统，建议按同规格整组更换，避免新旧滤袋混装造成阻力不均与气流偏流。

可靠性验证的价值在于把性能不确定性问题提前暴露在设计阶段。通过出厂检验、现场安装确认与运行期监测三个环节的衔接，可以把滤袋破损与密封失效的风险控制在较低水平，使生物实验室排风系统在长周期内保持稳定的净化能力。
