【概述】化纤袋式中效过滤器是以化学纤维无纺布为滤材、缝制为袋状滤芯并装配于金属外框的空气过滤装置，主要承担粒径1～10 μm颗粒物的拦截任务，在中央空调与洁净空调系统中通常作为中效过滤段使用。PM2.5指空气动力学当量直径不大于2.5 μm的细颗粒物，其中相当比例的粒子落于中效过滤器的有效捕集区间内，其捕集效率高低直接决定下游高效过滤段的负荷与末端送风的洁净水平。

一、产品定义与结构组成

化纤袋式中效过滤器由外框、袋状滤芯、分隔支撑件与密封件构成。外框多采用镀锌钢板、铝合金型材或不锈钢折制，厚度通常为20 mm、25 mm或46 mm，边框内侧粘贴聚氨酯发泡胶条或氯丁橡胶条，用以阻断气流从边框与安装导轨之间的旁通路径。袋状滤芯以聚酯纤维、聚丙烯纤维或涤纶与黏胶混纺的无纺布缝制，沿气流方向呈袋形展开，袋内设置若干道分隔支撑，防止运行中袋体吸附贴合造成有效过滤面积下降。

袋数通常为3～8袋，袋长300～650 mm，多袋并联使展开后的有效过滤面积达到迎风面积的2.5～6倍。以592×592×600 mm的6袋规格为例，额定风量3400 m³/h时迎风面积约0.35 m²，按袋内展开面积计算的过滤风速仅约0.4 m/s，颗粒物在滤材内的停留时间延长，扩散与拦截两种机理的作用时间同步增加。其结构代价是体积较大，需要空调箱预留足够的袋长空间与更换操作空间。

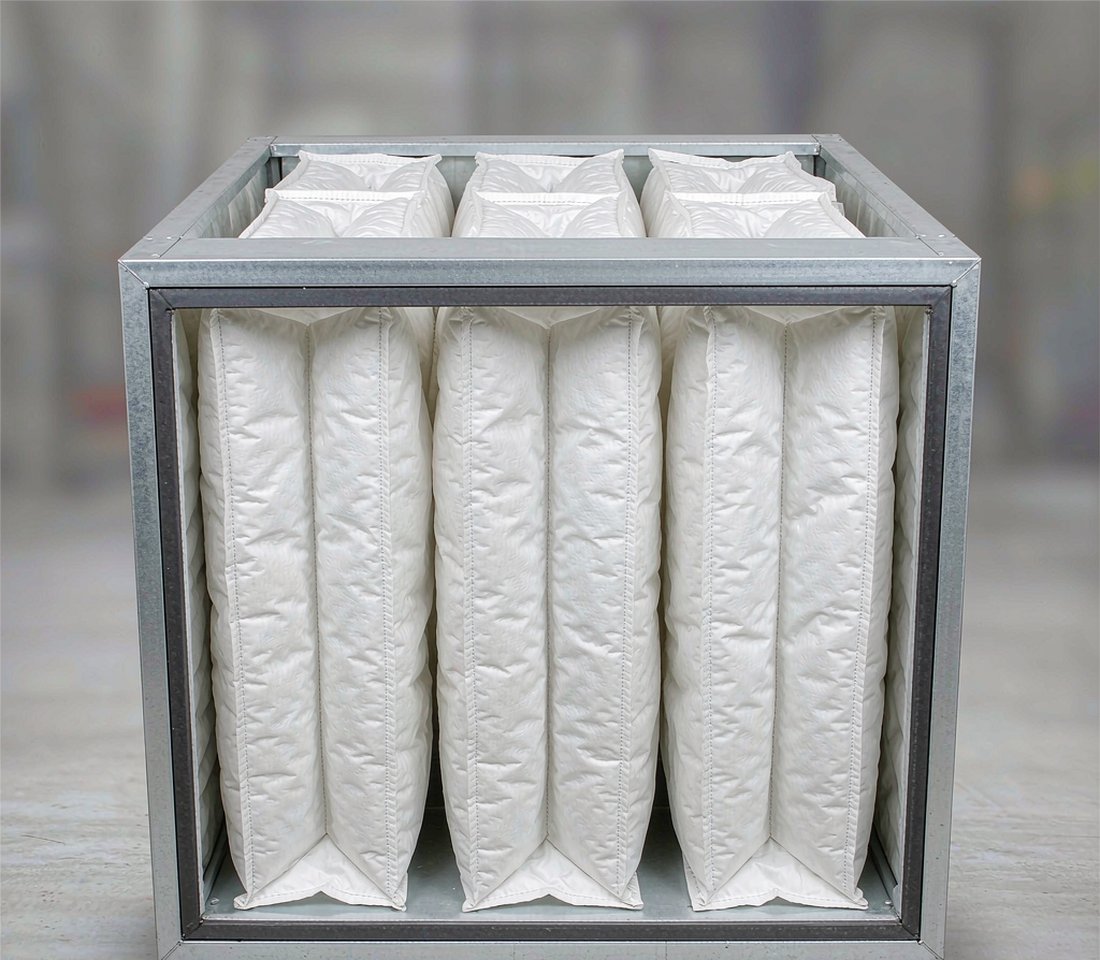

图1 化纤袋式中效过滤器外观：化纤无纺布袋状滤芯与金属外框结构

二、过滤机理与细颗粒物捕集过程

化纤袋式中效过滤器对颗粒物的捕集并非单一机制，而是惯性碰撞、拦截、扩散、静电吸引与重力沉降共同作用的结果。粒径大于1 μm的粒子以惯性碰撞为主，气流绕行纤维时粒子因惯性偏离流线撞击纤维表面；粒径在0.3～1 μm区间时拦截作用突出，粒子因自身半径与纤维表面发生接触而被截留；粒径小于0.3 μm时布朗扩散成为主导，粒子无规则热运动使其与纤维碰撞概率显著上升。

PM2.5的粒径跨度恰好横跨上述三个区间，其中0.1～1 μm的粒子在效率曲线上对应穿透率较高的位置，这一区间被称为机械过滤的难捕集段。化纤滤材通过减小纤维直径、提高纤维堆积密度并辅以驻极处理引入静电场，使该区间的捕集效率得到实质改善。相关机理与作用特征见表1。

表1 化纤袋式中效过滤器对细颗粒物的捕集机理

捕集机理	物理过程	主导粒径区间	关键影响因素
惯性碰撞	粒子偏离流线撞击纤维表面并附着	大于1 μm	粒径、滤速、纤维直径
直接拦截	粒子随流线经过纤维时因半径接触而被截留	0.3～1 μm	纤维直径、滤材密度
布朗扩散	粒子无规则运动与纤维发生碰撞	小于0.3 μm	滤速、温度、纤维细度
静电吸引	驻极纤维电场对带电或极性粒子施加库仑力	0.1～1 μm	驻极电荷密度、湿度
重力沉降	粒子在低速区因自重沉降于纤维表面	大于5 μm	滤速、粒子密度

三、PM2.5的粒径特征与过滤段位分配

PM2.5是质量浓度限值指标，而非单一的粒径切点。环境大气中PM2.5的质量浓度通常占PM10的50%～70%，其化学组成包括硫酸盐、硝酸盐、铵盐、有机碳、元素碳与多种金属氧化物。从过滤工程角度看，更有意义的是按粒径细分并匹配相应的过滤段位，以免出现前段负荷过重或末段过早堵塞。粒径分级与过滤段位的对应关系见表2。

表2 颗粒物粒径分级与过滤段位配置

粒径类别	当量直径范围	典型来源	主承担过滤段
粗颗粒物	大于10 μm	扬尘、纤维屑、花粉	初效过滤段
PM10	2.5～10 μm	道路扬尘、建材粉尘	初效与中效过滤段
PM2.5	0.1～2.5 μm	燃烧产物、二次气溶胶	中效过滤段
PM1.0	小于1 μm	机动车尾气、光化学产物	中效与亚高效过滤段
超细颗粒物	小于0.1 μm	高温燃烧成核、纳米材料	亚高效与高效过滤段

说明：按"粗-中-高效"梯度配置，可使中效段既不过载，又能为下游高效段提供有效保护。

四、捕集效率的主要影响因素

同一型号的化纤袋式中效过滤器在不同工况下的PM2.5捕集效率可能相差数个百分点。滤材纤维直径减小，单位体积内纤维总表面积增大，扩散与拦截作用的有效碰撞概率上升，效率提高而阻力同步增加；滤材面密度提高可增加纤维层数，但过高的面密度会压缩容尘空间，缩短使用寿命。

迎面风速是运行端可控性较强的变量。滤速提高时惯性碰撞效率上升，而扩散效率下降、阻力迅速增长；工程上通常将中效过滤段的迎面风速控制在2.5 m/s以内。湿度升高会使化纤滤材表面的驻极电荷衰减，静电吸引贡献下降；安装环节的边框密封不良会引起旁通气流。各因素的量化影响见表3。

表3 影响化纤袋式中效过滤器PM2.5捕集效率的主要因素

影响因素	变化方向	对效率的作用	对阻力的作用	工程取值建议
纤维直径	由3.0 μm减小至1.5 μm	明显提高	明显增大	按效率级别匹配，不宜单纯追细
滤材面密度	由50 g/m²增至90 g/m²	提高	增大	兼顾容尘量，控制更换周期
迎面风速	由1.5 m/s增至3.0 m/s	先升后降	近似随流速平方增长	控制在2.5 m/s以内
袋内分隔支撑	由无支撑改为多道分隔	提高	略有增大	袋长超过400 mm时建议设置
相对湿度	由40%升至85%	驻极段下降	略有增大	高湿场合选用抗湿滤材
边框密封状态	由良好转为旁通泄漏	显著下降	减小	安装后逐台检查密封

五、典型技术参数与规格系列

化纤袋式中效过滤器的规格以框体尺寸、袋数、袋长与效率级别为主干参数，选型时还需对照额定风量、初阻力与容尘量。常见框体尺寸沿空调箱模数形成系列，袋长按现场空间分为短袋与长袋两档。效率级别在不同标准体系中的表述存在差异，工程文件应同时标注所依据的标准与试验方法。典型规格与参数见表4。

表4 化纤袋式中效过滤器典型规格与技术参数

型号规格（mm）	袋数	袋长（mm）	过滤面积（m²）	额定风量（m³/h）	初阻力（Pa）	建议终阻力（Pa）
592×592×300	3	300	2.6	1700	50～70	150～200
592×592×380	4	380	3.6	2200	55～75	160～220
592×592×500	5	500	4.7	2800	60～80	180～240
592×592×600	6	600	5.8	3400	65～85	200～260
592×287×380	2	380	1.8	1100	55～75	160～220
287×592×600	3	600	2.9	1700	65～85	200～260

说明：表中阻力值对应额定风量与洁净状态，实际数值随滤材面密度、袋内分隔方式与密封状态有所浮动。

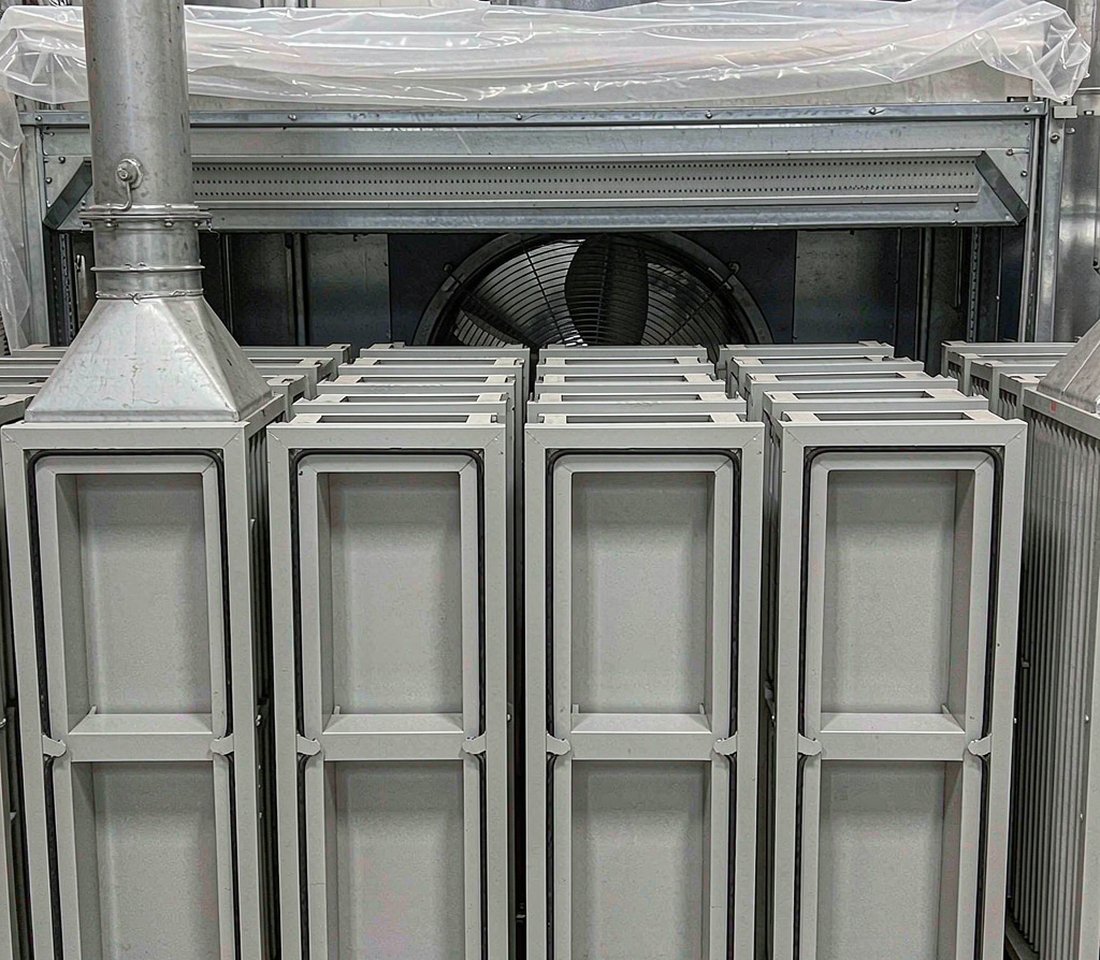

图2 空调箱中效过滤段内的化纤袋式过滤器安装状态与导轨密封

六、效率评估的试验方法与标准依据

效率评估的可靠性取决于试验方法与被测粒径区间是否匹配。计重法反映全粒径范围内的质量捕集能力，对PM2.5的区分度有限；计数法按粒径分档给出分级效率，更适合评价细颗粒物捕集性能。我国GB/T 14295对空气过滤器的分类与检测项目作出规定，欧洲标准EN 779以F5～F9区分中效级别，ISO 16890-1:2016引入ePM1、ePM2.5与ePM10三个指标，直接以颗粒物粒径命名效率；ASHRAE 52.2-2017则以MERV值表征分级。各体系差异见表5。

表5 主要过滤器效率评价标准对照

标准	体系	分级方式	效率口径	对PM2.5的适用性
GB/T 14295-2008	中国	粗效、中效、高中效、亚高效	计重法与计数法并列	计数法可评估，需注明分档粒径
EN 779:2012	欧洲	G1～G4、F5～F9	人工尘计重与0.4 μm计数	F7～F9可反映细颗粒物差异
ISO 16890-1:2016	国际	ePM10、ePM2.5、ePM1	按粒径分档的分级效率	直接对应PM2.5，对比直观
ASHRAE 52.2-2017	美国	MERV 1～MERV 16	KCl气溶胶分级计数效率	MERV 13以上对PM2.5效果明显
ISO 14644-1:2015	国际	洁净度等级 ISO 1～9	悬浮粒子计数浓度限值	用于验证末端洁净度，非过滤器分级

说明：各标准的试验尘源与采样位置不同，跨标准换算效率值缺乏依据，工程文件应保持口径一致。

七、阻力特性与运行能耗的关系

过滤器阻力与滤材结构阻力、滤速以及积尘量相关。结构阻力源自气流通过纤维层时的黏性损失，通常近似与迎面风速的一次方成正比；积尘阻力则由沉积颗粒形成的附加滤饼层引起，随容尘量提升呈非线性增长。风机能耗与风量和阻力的乘积成正比，阻力每增加50 Pa，长周期运行的风机电耗上升幅度不可忽略。

评估能耗时应按全生命周期口径计算。初阻力较低的滤材往往容尘量偏小，更换频次增加带来的材料费与人工费可能超过其节省的电费。合理做法是以初阻力、平均运行阻力、容尘量三项参数联合评价，其中平均运行阻力按初阻力与终阻力的算术平均值估算。不同滤速下的阻力与运行状态见表6。

表6 不同迎面风速下的阻力特性与运行状态

迎面风速（m/s）	洁净初阻力（Pa）	终阻力（Pa）	平均运行阻力（Pa）	PM2.5捕集水平	运行状态判断
1.0	38	150	94	较高	效率优先，设备体积偏大
1.5	52	190	121	较高	推荐区间
2.0	68	235	152	中等偏上	推荐区间上限
2.5	88	285	187	中等	需核算风机余压
3.0	115	340	228	中等偏下	不推荐，能耗上升明显

八、不同应用场景的实测效率对比

受含尘浓度、颗粒物组成与运行策略影响，相同规格的化纤袋式中效过滤器在不同场景中的效率表现与寿命差异明显。洁净室与电子厂房含尘浓度低，滤材表面滤饼形成缓慢，效率长期处于稳定高位；医院与制药场合存在含菌气溶胶与有机粉尘，需关注滤材的抗湿与抗霉性能；工业车间含尘浓度高，效率会因间隙堵塞而上升，但阻力同步攀升导致更换周期缩短。各场景的实测特征见表7。

表7 典型应用场景的效率表现与运行控制

应用场景	入口含尘浓度	PM2.5捕集水平	建议终阻力（Pa）	典型更换周期	控制要点
洁净室与电子厂房	低	稳定高位	200～240	8～12个月	与高效段匹配，控制旁通
办公楼与商业综合体	较低	适中偏上	180～220	6～10个月	新风段前置初效保护
医院与制药车间	较低	稳定高位	200～250	6～9个月	抗湿抗霉，定期消毒管理
工业车间与喷涂线	高	先升后降	250～300	3～6个月	加强前级过滤，缩短巡检间隔
高湿或冷链环境	较低	受湿度影响	180～220	6～9个月	选用抗湿滤材，防冷凝

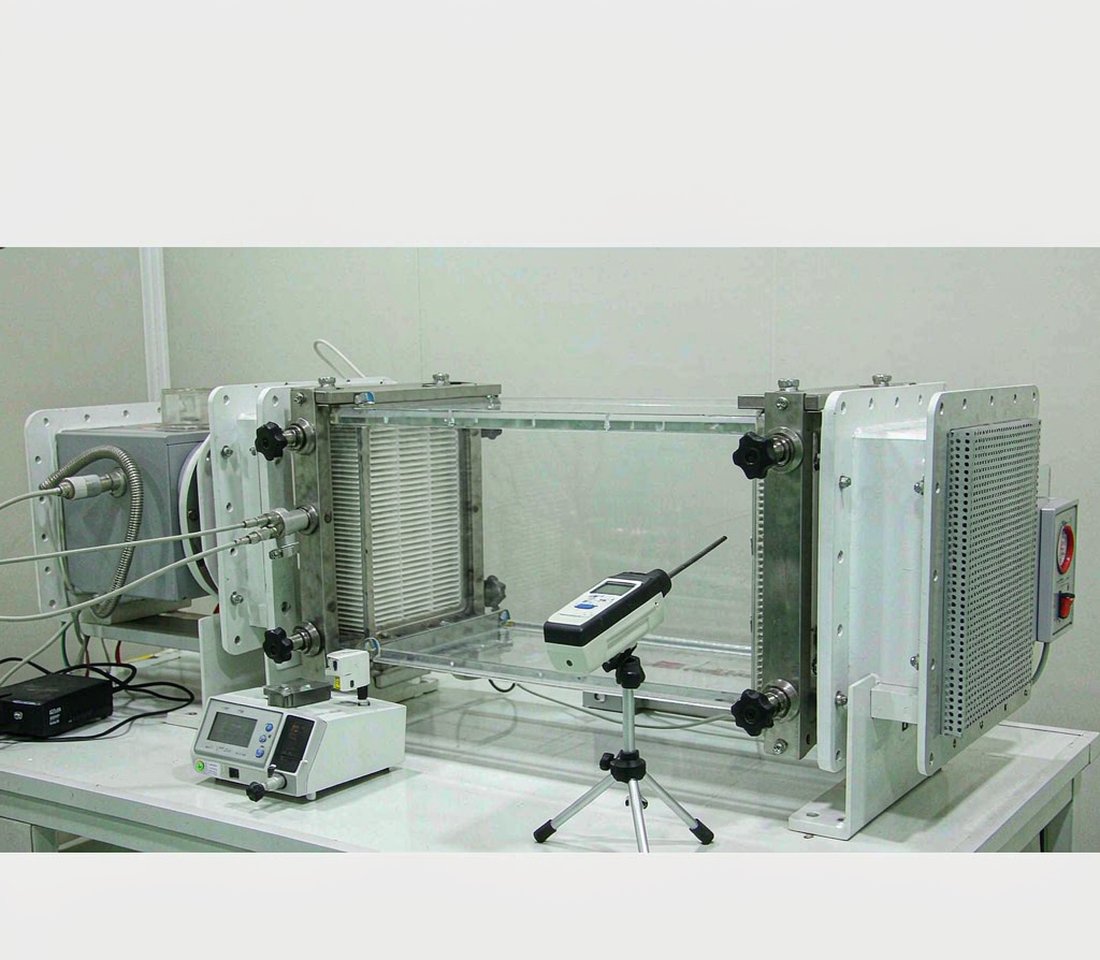

图3 过滤器效率检测风洞试验装置：发尘段、试验段与下游采样探头

九、选型计算与配置要点

选型应从末端洁净度要求反向推导，先确定所需的中效段效率口径与目标值，再据此匹配滤材与结构。若通风项目需与空气质量指标衔接，宜按ISO 16890体系的ePM2.5指标提出要求，避免仅以"中效"笼统描述。风量与过滤面积按额定值反算迎面风速，若计算风速超过2.5 m/s，应增大过滤面积或增加过滤器数量，而不宜通过提高风机压头的方式强行满足风量。

配置上应保持过滤段位的梯度关系。前端初效过滤器承担粗颗粒物负荷，可延长中效滤材的更换周期；中效段与末端亚高效或高效段之间应留有足够的静压箱距离，避免局部风速过高造成滤材破损。同一过滤段内的过滤器宜选用同一型号与同一批次，安装时保持框体平面度一致，密封条压缩量控制在合理范围。

十、安装、运行与维护管理

安装质量对实际效率的影响往往大于产品本身的差异。过滤器就位前应确认导轨无变形、密封面无积灰，安装后逐台检查滤袋是否因挤压而褶皱贴合，褶皱会使有效过滤面积下降并造成局部风速偏高。运行阶段以阻力监测为核心手段，按阻力变化而非固定日期安排更换，可比按时间更换减少不必要的滤材消耗。

更换时机通常依据两条并列准则判断：阻力达到初阻力的两倍，或达到产品规定的终阻力值。更换作业应在停机或低风量状态下进行，避免拆卸过程中积尘二次扬起污染下游，旧滤袋应装入密封袋后移出。运行记录宜包含投运日期、初阻力、每次巡检的阻力值与更换原因，积累一定周期后可反推该场景的容尘规律。化纤袋式滤材虽具备一定的可水洗性，但清洗后纤维孔隙结构发生变化、效率稳定性下降，洁净要求较高的系统不宜反复清洗复用。

十一、常见问题与工程建议

工程实践中出现频率较高的问题集中在效率不达标与寿命偏短两类。前者多与密封旁通、风速超标或效率口径不一致有关，排查时应先复核实测风速与密封状态；后者多与前置过滤缺失、终阻力设定偏低或含尘浓度超出设计工况有关。

许钟麟在《空气洁净技术原理》中指出，过滤器组合的效率并非各级效率的简单叠加，而是按穿透率相乘的规律递进。蔡杰在《空气过滤器原理与应用》中亦强调，中效过滤段的设计应兼顾效率、阻力与容尘量三者的平衡。W. Whyte的《Cleanroom Technology》与Hinds的《Aerosol Technology》对细颗粒物的输运与捕集给出了系统描述。Filtration + Separation与Indoor Air期刊的研究也表明，合理的段位配置与基于阻力的更换策略对室内细颗粒物浓度的控制效果，优于单纯提高末端过滤级别。
