【概述】V型活性炭过滤器是以活性炭为吸附材料、采用V形折转结构的气相污染物净化装置，用于去除工业废气中的挥发性有机物（VOCs）、异味物质与酸性气体。它不依靠纤维拦截，净化建立在物理吸附与化学吸附基础上，并借助V形结构获得较高的吸附层展开面积，在涂装、印刷、化工、制药等行业的废气治理系统中常作为吸附把关与末端净化的关键单元。

一、产品定义与结构组成

V型活性炭过滤器由外框、V形吸附滤芯、活性炭吸附层与密封件构成。外框多采用镀锌钢板、铝合金或不锈钢折制，边框内侧设置聚氨酯发泡胶或密封胶条，阻断气流从边框与安装导轨之间旁通。吸附滤芯以无纺布、玻纤毡或细目金属网包覆，内部填充或粘贴活性炭介质，沿气流方向折转成V形，多个V形单元并排组装于同一外框内。

V形结构的工程价值在于"以折转换面积"。以592×592×292 mm规格为例，迎风面积0.35 m²，展开后的吸附层总面积可达1.4～2.6 m²，约为迎风面积的4～7倍。面积扩大后气流接触时间延长，迎面风速下降，吸附带利用率提高，相同风量下结构阻力也低于同等厚度平板堆叠式结构。其代价是内部气流方向变化更多，结构阻力略高于直通式结构，设计需在接触效率与压降之间取得平衡。

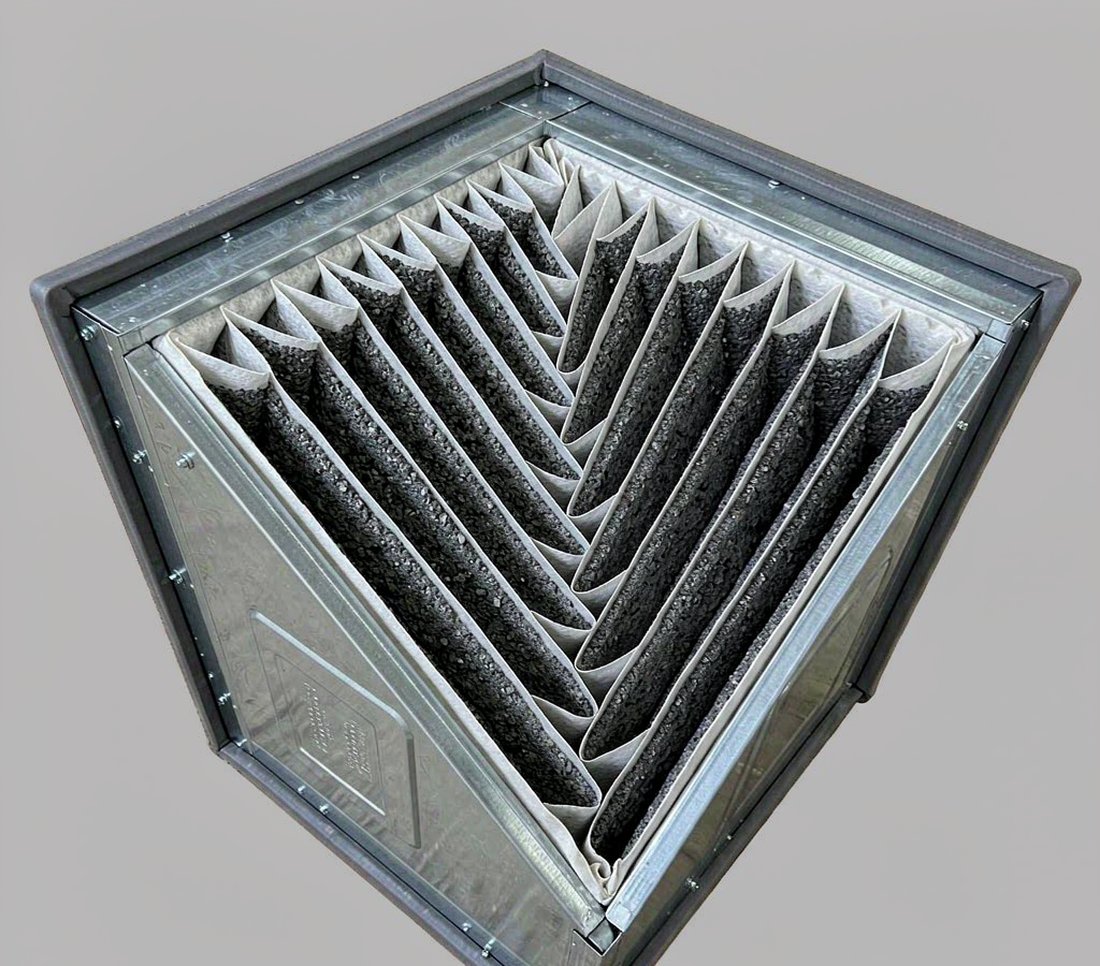

图1 V型活性炭过滤器外观：V形折转吸附滤芯与金属外框结构

二、吸附机理与活性炭材料特性

活性炭孔隙发达，比表面积通常在800～1600 m²/g之间，孔径覆盖微孔（小于2 nm）、中孔（2～50 nm）与大孔（大于50 nm）。含VOCs气流通过吸附层时，污染物分子由气相主体扩散至活性炭外表面，经孔道扩散进入微孔内表面被吸附固定，全过程分为外扩散、内扩散与表面吸附三步，其中内扩散往往是速率控制步骤。承担捕集作用的机制见表1。

表1 V型活性炭过滤器对气相污染物的捕集机制

作用机制	作用原理	主要针对污染物	关键影响因素
物理吸附	依靠范德华力将分子束缚于孔隙内表面，属可逆过程	苯系物、烷烃、酮酯类	比表面积、孔径分布、温度
化学吸附	浸渍剂与污染物发生化学反应生成稳定产物	硫化氢、氨、甲醛、酸性气体	浸渍剂种类与负载量
毛细凝结	微孔内蒸气压下降，高浓度有机物在孔内凝结为液相	高沸点溶剂蒸气	相对湿度、污染物浓度
表面络合	活性炭表面含氧官能团与极性分子形成氢键或络合物	醇类、酚类、羧酸	表面官能团密度
颗粒物预拦截	前置无纺布层截留粉尘，避免炭层被粉尘堵塞	漆雾、粉尘、纤维絮状物	前置过滤效率、含尘浓度

材料选择直接决定吸附容量与使用寿命。椰壳基活性炭以微孔为主、强度高、灰分低，适合低浓度低分子量有机气体；煤质柱状炭价格适中、中孔比例较高，对分子量较大的有机物适应性较好；活性炭纤维微孔直接暴露于表面，吸附与脱附速率快，适用于需频繁再生的场合；蜂窝活性炭风阻低、装填规整，常用于大风量低浓度废气；浸渍活性炭通过负载碘化钾、氢氧化钠、磷酸等浸渍剂，赋予材料针对特定污染物的化学吸附能力，各类材料特性对比见表2。

表2 常见活性炭吸附材料特性对比

材料类型	比表面积 (m²/g)	主要孔径分布	四氯化碳吸附率 (%)	适用场景
椰壳颗粒活性炭	1000～1400	以微孔为主	55～70	低浓度苯系物、溶剂回收
煤质柱状活性炭	850～1100	微孔与中孔并存	45～60	大风量喷涂与印刷废气
木质粉状活性炭	900～1500	中孔比例较高	40～55	液相处理、少量气相脱色
活性炭纤维毡	1100～1800	以微孔为主，孔道短	50～65	需频繁再生的小风量净化
蜂窝活性炭	350～700	以大孔与中孔为主	20～40	大风量低浓度废气预处理
浸渍活性炭	800～1200	微孔为主，表面负载浸渍剂	35～55	硫化氢、氨、甲醛、酸性气体

三、国内外标准与性能评价方法

颗粒物方面，GB/T 14295-2008《空气过滤器》规定了一般通风用过滤器的分类与试验方法，ISO 16890-1:2016以ePM1、ePM2.5、ePM10的颗粒物质量分数表征性能，EN 779:2012采用G、F分级，ASHRAE Standard 52.2-2017以MERV值划分效率区间。气相吸附方面，ASHRAE Standard 145.1与145.2分别针对气相净化材料与净化装置规定实验室试验方法，可测定吸附容量、穿透曲线与压降；ISO 10121-1:2014给出了气相净化的性能测试框架。废气治理的工程标准以HJ 2026-2013《吸附法工业有机废气治理工程技术规范》为核心，GB 37822-2019与GB 16297-1996规定排放限值与监控要求，主要标准见表3。

表3 相关标准与主要关注内容对照

标准编号	标准名称	主要关注内容
GB/T 14295-2008	空气过滤器	一般通风用过滤器的分类、试验方法与标注要求
HJ 2026-2013	吸附法工业有机废气治理工程技术规范	吸附风速、停留时间、装填量、预处理与安全设计
GB 37822-2019	挥发性有机物无组织排放控制标准	VOCs无组织排放限值与监控要求
GB 16297-1996	大气污染物综合排放标准	有组织排放浓度限值与排放速率
ISO 16890-1:2016	一般通风用空气过滤器	ePM1、ePM2.5、ePM10分级方法
EN 779:2012	一般通风用颗粒物过滤器	G级与F级过滤效率分级
ASHRAE 52.2-2017	一般通风用空气净化装置试验方法	MERV分级、阻力与容尘试验
ASHRAE 145.1 / 145.2	气相空气净化材料与装置实验室试验方法	吸附容量、穿透曲线与压降测定
ISO 10121-1:2014	气相空气净化材料与装置性能测试	气相净化性能评价框架与试验条件

气相吸附评价与颗粒物过滤存在本质差异：颗粒物过滤器以效率与阻力为主要指标，气相净化装置还需关注吸附容量、穿透时间与脱附行为。R. T. Yang在《Gas Separation by Adsorption Processes》中指出，吸附床层的动态行为由传质区长度决定，传质区越短，床层利用率越高。D. M. Ruthven在《Principles of Adsorption and Adsorption Processes》中阐述了吸附等温线与固定床穿透模型，为容量估算提供了理论工具。

四、主要技术参数

技术参数涵盖外形尺寸、V形单元数量、吸附层展开面积、活性炭装填量、额定风量、初阻力与适用温湿度区间。参数之间相互制约：装填量增加可延长穿透时间，但结构阻力上升；展开面积增大可降低迎面风速，却压缩了活性炭的有效厚度。HJ 2026-2013对吸附装置的过流风速与停留时间提出控制要求，工程设计应据此校核所选规格，常用参数见表4。

表4 V型活性炭过滤器典型技术参数

项目	典型参数	说明
外框材质	镀锌钢板 / 铝合金 / 不锈钢	含腐蚀性气体时选用不锈钢或防腐涂层框
吸附介质	椰壳颗粒炭、煤质柱状炭、蜂窝炭、活性炭纤维	按污染物种类选型，必要时采用浸渍炭
常用外形尺寸 (mm)	592×592×292、592×592×600、610×610×292、484×484×292	适配标准机组模数与导轨
V形单元数量	3 / 4 / 6 / 8 个	单元越多，展开面积越大，阻力越低
吸附层展开面积 (m²)	1.4～4.2	约为迎风面积的4～7倍
活性炭装填量 (kg)	5～25	与规格、炭层厚度及装填密度相关
额定风量 (m³/h)	600～3600	对应迎面风速0.5～1.5 m/s
初阻力 (Pa)	45～150	随炭层厚度、风速与炭型变化
建议终阻力 (Pa)	200～450	约为初阻力的2倍
苯吸附效率 (%)	60～95	按GB/T 7701与ASHRAE 145.1方法测定
四氯化碳吸附率 (%)	≥40（合格品）	按GB/T 12496系列方法测定，表征总吸附能力
适用温度 (℃)	-10～60	高温工况需前置降温
适用相对湿度 (%)	≤80	高湿工况宜先除湿，避免水分子竞争吸附
密封方式	聚氨酯发泡胶密封 + 密封条	控制边框旁通泄漏

五、气流组织与阻力特性

V型结构内部气流路径呈多次折转。CFD模拟与实测均表明，V形单元之间的间隙区风速分布对整体阻力影响明显：外框与滤芯配合间隙过大时，气流优先从间隙通过形成局部高速区，既增加阻力又降低吸附效率；排列紧凑并设置均流导流板时，断面风速偏差可控制在10%以内。Foo与Hameed在《Chemical Engineering Journal》发表的吸附等温模型综述指出，气固吸附系统的效率对接触时间与浓度分布高度敏感。

过滤器总阻力由结构阻力与积尘后附加阻力组成，结构阻力与迎面风速近似呈幂函数关系，可表达为ΔP = ΔP₀ + k·v^1.6～2.0，式中ΔP₀为静态结构阻力，v为迎面风速，k为与V形单元数量、炭层厚度相关的系数。以592×592×292 mm、4个V形单元、装填椰壳颗粒活性炭的产品为例，阻力与风量实测典型值见表5。迎面风速宜控制在0.7～1.0 m/s，超过1.4 m/s时阻力上升较快，气流停留时间缩短，穿透时间相应减少；Filtration + Separation刊载的系统研究亦表明，风速控制对吸附装置的全周期运行成本影响显著。

表5 单台V型活性炭过滤器阻力特性（592×592×292 mm，4单元，椰壳炭）

单台风量 (m³/h)	迎面风速 (m/s)	吸附层风速 (m/s)	初阻力 (Pa)	积尘半程阻力 (Pa)	建议终阻力 (Pa)
600	0.48	0.07	48	110	210
900	0.71	0.10	65	150	250
1200	0.95	0.13	88	200	300
1500	1.19	0.16	120	265	360
1800	1.43	0.19	158	335	420

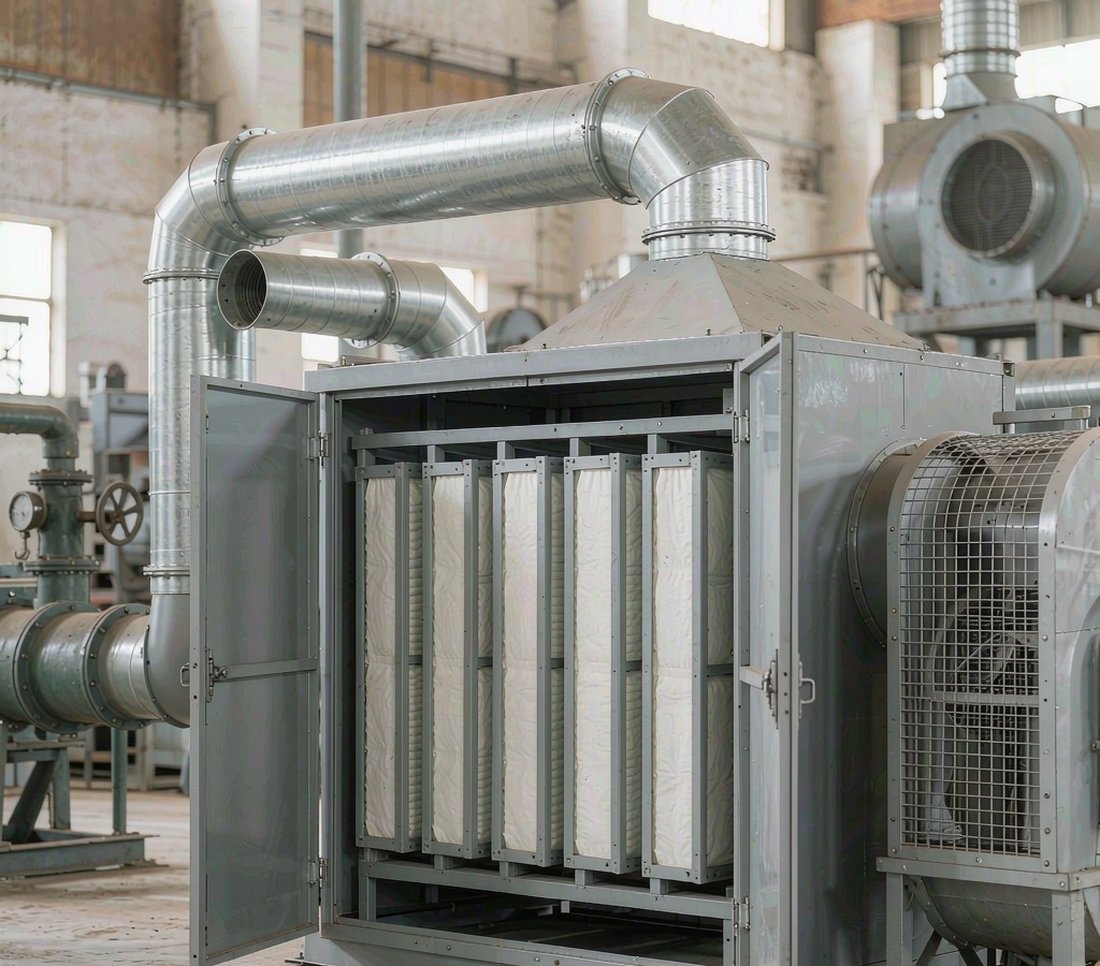

图2 工业废气净化机组内V型活性炭过滤器组的安装配置

六、吸附容量、穿透时间与更换周期

吸附容量以单位质量活性炭所能吸附的污染物质量表示，分平衡吸附容量与工作吸附容量。平衡吸附容量由吸附等温线描述，Langmuir方程与Freundlich方程是工程中应用较多的两种模型；工作吸附容量一般为平衡容量的30%～60%，受传质区长度与床层利用率影响。穿透时间指出口浓度达到入口浓度5%或10%所经历的时间，是判断更换时机的核心指标。

穿透时间可近似按 t = W·q / (C·Q) 估算，式中W为活性炭装填量（g），q为工作吸附容量（mg/g），C为入口污染物浓度（mg/m³），Q为处理风量（m³/h）。以装填12 kg椰壳活性炭、工作吸附容量按60 mg/g计、处理风量1500 m³/h、入口甲苯浓度100 mg/m³的工况为例，理论穿透时间约4800小时，折合约200天；实际工程受湿度与竞争吸附影响，通常按理论值的50%～70%取值，不同工况的更换周期估算见表6。

表6 不同应用工况下V型活性炭过滤器更换周期估算

应用工况	入口VOCs浓度 (mg/m³)	预估装填量 (kg/台)	预估更换周期 (月)	年更换次数
电子与半导体车间排风	5～30	8～12	12～24	1
制药车间异味控制	20～80	10～16	8～16	1～2
印刷车间排风	50～200	12～20	5～10	1～3
家具喷涂与调漆废气	100～400	16～25	3～6	2～4
化工与医药中间体废气	200～800	20～25	2～4	3～6
垃圾中转站与污水处理除臭	2～20（以恶臭物质计）	10～18	8～18	1～2

七、选型计算方法与工程配置

选型计算从污染物清单与排放浓度出发，依次确定目标去除效率、预处理方式、吸附剂类型、活性炭装填量与过滤器数量。HJ 2026-2013对吸附法的适用条件作出限定：入口颗粒物浓度较高时应先设置除尘或漆雾过滤单元，温度较高时应先降温，湿度较大时应先除湿，这三项是保障活性炭寿命与吸附效率的前提。涂光备在《制药工业的洁净与空调》中亦强调，吸附单元应与前端除尘、降温除湿环节形成合理的工艺梯度，避免出现"前段负荷过重、后段能力闲置"的失衡，具体要点见表7。

表7 V型活性炭过滤器选型与工程配置要点

环节	要点	判定依据或推荐值
污染物分析	明确污染物种类、浓度、分子量与沸点分布	成分检测报告
目标效率确定	按排放限值与入口浓度反算所需去除率	GB 16297-1996、GB 37822-2019
预处理设置	前置漆雾过滤、降温或除湿单元	HJ 2026-2013 要求
炭型选择	低浓度低分子量选椰壳炭；含酸碱气体选浸渍炭	污染物性质与浸渍剂适配性
迎面风速	控制在0.5～1.2 m/s	初阻力不高于100 Pa
吸附层风速	控制在0.05～0.30 m/s	保证足够接触时间
炭层厚度	单层50～150 mm，必要时采用双层串联	传质区长度与穿透时间校核
装填量校核	按穿透时间公式反算所需活性炭质量	设计更换周期
密封与旁通	边框、导轨设置密封条并均匀压紧	发烟检漏无明显旁通
在线仪表	配置差压表与出口浓度监测点	连续记录运行数据

八、典型工业废气治理场景

1. 家具与汽车涂装：喷漆与调漆工序排放的苯系物、酯类溶剂浓度中等，通常采用"漆雾过滤＋活性炭吸附"两级配置。

2. 包装印刷：凹印与柔印工序排放的乙酸乙酯、异丙醇浓度波动较大，常与沸石转轮浓缩或催化燃烧工艺组合，由V型活性炭过滤器承担低浓度时段的缓冲与把关。

3. 制药与生物发酵：发酵尾气与溶剂使用工序含硫醇、胺类等恶臭物质，采用浸渍活性炭可实现化学吸附去除。

4. 锂电池制造：涂布与注液工序排放的NMP等高沸点溶剂，经冷凝回收后残余部分可由这类过滤器作末端处理。

5. 垃圾中转站与污水处理设施：氨、硫化氢与挥发性脂肪酸是主要致臭物质，浸渍炭对氨与硫化氢具有针对性去除能力。

九、再生、安全与废炭处置

活性炭吸附属于可逆过程，可通过热脱附、蒸汽脱附、真空脱附或化学再生恢复吸附能力。热脱附通常在120～180 ℃条件下进行，脱附气体经冷凝回收或送燃烧装置处理；真空脱附可降低脱附温度，适合热敏性物质。以无纺布包覆、活性炭与滤材一体化成型的规格现场再生难度较大，通常直接更换滤芯。

安全方面需关注三类风险：一是吸附放热引起的温升，高浓度有机气体在炭层内集中吸附时放热明显，通风不良可能引发自燃；二是脱附气体的爆炸风险，脱附过程中污染物浓度升高，需配备浓度监测与稀释措施；三是废炭处置，吸附饱和的活性炭通常属于危险废物，应交给具备资质的单位处理。许钟麟在《空气洁净技术原理》中提示，吸附类净化装置的性能验证需结合连续监测数据判断失效趋势。

十、运行监测与维护

运行维护以差压监测与出口浓度监测为主线，辅以周期性外观检查与吸附能力抽检。由于活性炭的失效过程不易从外观直观判断，炭层颜色变化与吸附容量下降并不同步，出口浓度监测的作用不可替代。维护项目与控制限值见表8。

表8 运行监测项目与控制限值

监测项目	监测频次	控制限值	异常处理措施
过滤段阻力	连续监测或每周记录	初阻力上下浮动不超过25%	偏离即排查旁通、堵炭与仪表故障
更换触发阻力	连续监测	初阻力的1.8～2.0倍	整组更换滤芯并记录新初阻力
出口污染物浓度	每月检测或在线监测	不高于设计排放限值	浓度上升即安排更换或增设吸附单元
面风速均匀性	每季度	各测点偏差不超过15%	调整均流板或重新分配风量
炭层外观	每季度	无结露、无板结、无粉尘堵塞	排查预处理段运行状态
密封与旁通	每半年	发烟检漏无明显泄漏	更换密封条并重新压紧
吸附能力抽检	每年或按需	四氯化碳吸附率不低于初始值的70%	安排整组更换

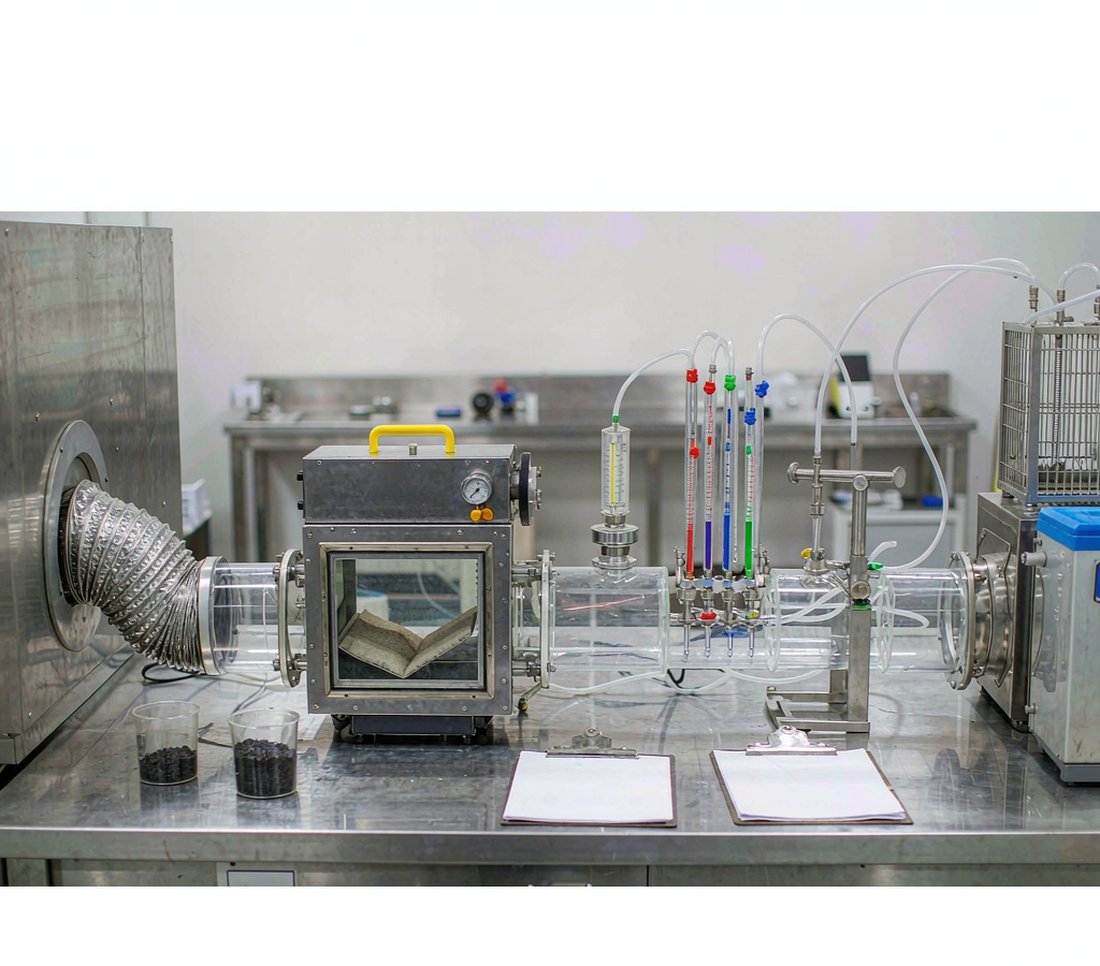

图3 V型活性炭过滤器气相吸附与压降检测试验装置

十一、常见问题解答

问1：V型活性炭过滤器能否同时去除颗粒物与气态污染物？

答：可以兼顾，但两者去除能力并不对等。前置无纺布层可拦截中粗颗粒物，吸附层对气态污染物起主要作用。废气含尘或含漆雾浓度较高时，仍应在前端单独设置漆雾过滤单元，否则粉尘会堵塞炭层孔道，使吸附容量显著下降。

问2：活性炭更换的依据是时间还是阻力？

答：应以阻力与出口浓度双指标为依据，运行时间仅作参考。同型号产品在不同工况下的穿透时间差异可达数倍，单纯按固定周期更换容易造成未饱和即更换的浪费，或已穿透仍在使用的排放风险。

问3：高湿工况下吸附效率下降明显，如何改善？

答：水分子与有机分子在活性炭表面存在竞争吸附，相对湿度超过80%时竞争效应显著。可在前端设置除湿单元，将吸附段相对湿度控制在60%以下，也可选用疏水性改性活性炭以补偿容量损失。

问4：更换下来的废活性炭应如何处理？

答：吸附VOCs后的废活性炭通常属于危险废物，应交由具备危险废物经营资质的单位进行再生或无害化处置，并保留转运联单与处置记录。
