【概述】化纤袋式中效过滤器是以合成纤维无纺布为滤材、采用袋式（口袋式）结构的空气过滤装置，在工业通风系统中承担中效级的颗粒物拦截任务。阻力（压降）与容尘量是衡量其运行经济性与使用寿命的两项核心指标：阻力水平直接决定风机能耗，容尘量则决定更换周期与维护成本。围绕化纤袋式中效过滤器在工业通风系统中的阻力特性与容尘量规律展开分析，可为设备选型、运行监测与维护决策提供依据。

一、产品定义与结构组成

化纤袋式中效过滤器由滤材、滤袋、分隔骨架与外框四部分构成。滤材多采用聚酯（PET）无纺布、聚丙烯（PP）熔喷纤维或两者复合的渐进式密度滤材；滤袋以缝制或热熔方式做成"V"型、"W"型或长圆筒型，多袋并排装入刚性外框内。袋式结构的实质是"以折叠换面积"：有效过滤面积可达迎风面积的 6～12 倍，因而在相同风量下可以显著降低迎面风速与过滤阻力。

与板式中效过滤器相比，化纤袋式中效过滤器的进气面为平面、出气面为多个敞开的口袋，含尘气流在袋内减速，粉尘沿袋壁沉降并逐步嵌入纤维深层，形成"表面拦截＋深层过滤"的复合捕集模式。这种结构使其容尘量明显高于同迎风面积的板式产品。

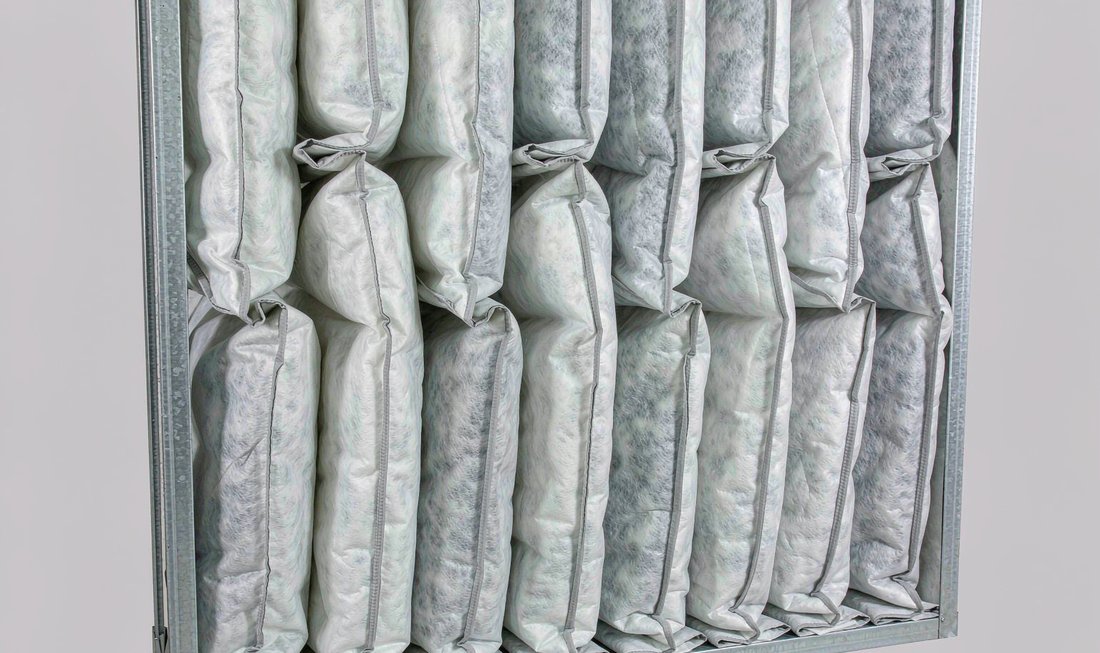

图1 化纤袋式中效过滤器外观：多袋合成纤维滤袋与镀锌钢外框

二、滤材特性与过滤机理

合成纤维滤材的纤维直径通常在 5～20 μm，纤维间形成三维网状孔隙，孔隙率可达 70%～90%。含尘气流通过时，颗粒物的捕集依靠五种基本机制共同作用：

1. 拦截效应：颗粒随气流运动时与纤维表面接触而被粘附，对 0.5～5 μm 颗粒贡献较大。

2. 惯性效应：质量较大的颗粒无法随气流绕过纤维，因惯性撞击并沉积在纤维表面，对 5 μm 以上颗粒尤为明显。

3. 扩散效应：小于 0.2 μm 的颗粒受布朗运动支配，随机扩散至纤维表面被捕获，风速越低作用越强。

4. 静电效应：部分合成纤维经驻极处理后带有持久电荷，通过库仑力吸附带电颗粒，可在不提高阻力的前提下提升效率。

5. 筛分效应：当纤维间孔隙被粉尘填充后，形成的粉尘层本身成为过滤介质，效率上升而阻力同步增长。

蔡杰主编的《空气过滤器原理与应用》指出，中效过滤阶段的效率并非单纯由纤维直径决定，滤材的厚度梯度、蓬松度与驻极处理共同决定了"效率—阻力"的平衡点。这一观点为理解化纤袋式中效过滤器的阻力与容尘量关系提供了理论基础。

三、效率分级与国内外标准对照

国内外对中效过滤器的分级方法存在差异。欧洲 EN 779:2012 采用 F5～F9 的比色法与计数法分级；ISO 16890-1:2016 转向以 ePM1、ePM2.5、ePM10 的颗粒物质量分数表征；美国 ASHRAE Standard 52.2-2017 则以 MERV 值（MERV 1～16）划分。我国 GB/T 14295-2008《空气过滤器》则将中效过滤器划分为中效 1、中效 2、中效 3 等类别。下表给出对照关系，供工程选型参考。

GB/T 14295 类别	EN 779:2012	ISO 16890 分级	ASHRAE 52.2 (MERV)	典型效率水平
中效 1	F5	ISO Coarse 75%～ePM10 50%	MERV 9～11	对 0.4 μm 颗粒 40%～60%
中效 2	F6～F7	ePM2.5 50%～ePM1 50%	MERV 12～13	对 0.4 μm 颗粒 60%～90%
中效 3	F8～F9	ePM1 70%及以上	MERV 14～15	对 0.4 μm 颗粒 90%～98%

四、阻力特性分析

阻力是化纤袋式中效过滤器运行能耗的直接来源。工业通风系统中，过滤器的阻力由滤材本身的结构阻力与积尘后附加的粉尘层阻力两部分组成。结构阻力与迎面风速的平方近似成正比，可用下式表达：

ΔP = ΔP₀ + k · v^1.7～2.0

式中 ΔP₀ 为滤材固有阻力，v 为迎面风速，k 为与滤材结构有关的系数。可见风速是阻力控制中灵敏的变量：风速每提高 20%，阻力可上升约 40%～50%。

许钟麟在《空气洁净技术原理》（第三版）中强调，中效过滤段的阻力应控制在系统总阻力的合理比例内，避免因中效段阻力过高而挤占风机余压，"初阻力宜低、终阻力宜明确"是设计中的基本准则。下表给出某 592×592×600 mm、6 袋 F7 化纤袋式中效过滤器在不同风量下的阻力实测典型值。

单台风量 (m³/h)	迎面风速 (m/s)	初阻力 (Pa)	积尘至容尘量 50% 时 (Pa)	建议终阻力 (Pa)
600	0.48	45	85	180
900	0.71	62	115	200
1200	0.95	85	150	220
1500	1.19	112	190	250
1800	1.43	148	240	300

由表可见，将迎面风速控制在 0.7～1.0 m/s 区间，可在效率、阻力与设备体积之间取得较好平衡；当风速超过 1.4 m/s 时，初阻力迅速抬升，风机能耗与滤袋变形风险同步增加。

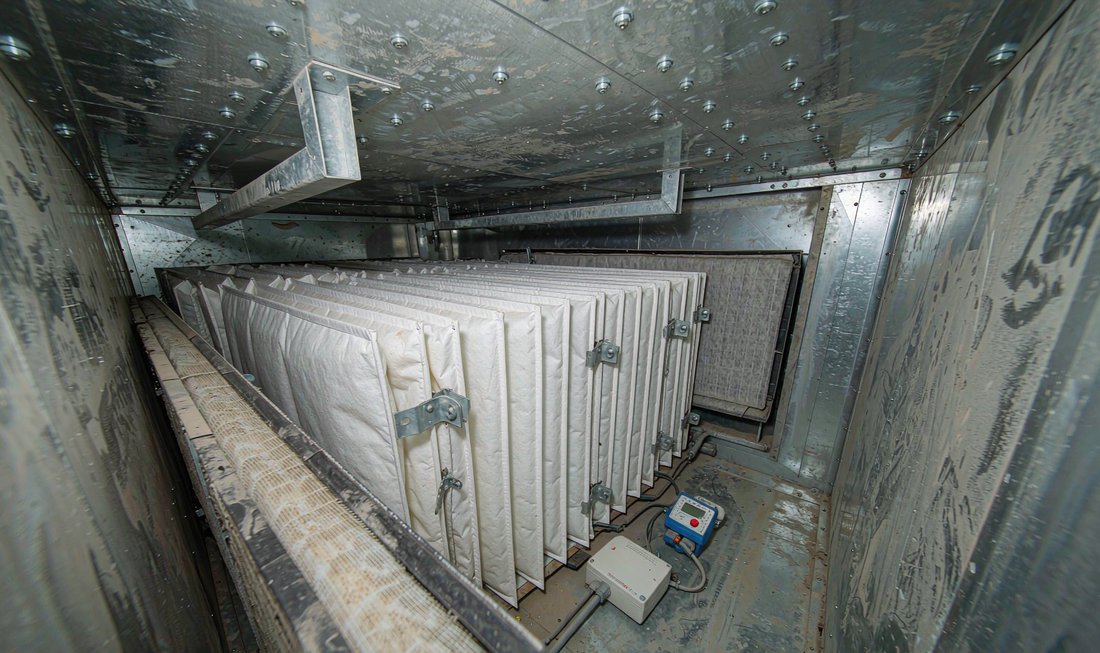

图2 组合式空气处理机组中效段内的化纤袋式中效过滤器安装实景

五、容尘量特性分析

容尘量指过滤器在规定终阻力条件下所能容纳的试验粉尘质量，是决定更换周期与全生命周期成本的指标。ASHRAE Standard 52.2-2017 规定以标准人工尘递增发生、逐级测量效率与阻力，直至阻力达到规定终阻力，此时累计发生量与过滤器截留量之差即为容尘量。ISO 16890-1:2016 则采用与大气气溶胶相近的试验尘，结果更贴近实际工况。

化纤袋式中效过滤器的容尘量受滤材基重、滤袋数量、袋长与迎风面积共同影响。滤袋越长、袋数越多，有效过滤面积越大，粉尘在纤维深层分布的容积越大，容尘量随之提升。下表对比了不同规格与滤材的容尘量典型区间。

规格 (mm)	袋数	滤材	效率等级	有效过滤面积 (m²)	容尘量 (g)
592×592×381	4	聚酯无纺布	F6	3.2	280～380
592×592×600	6	聚酯无纺布	F7	5.4	450～600
592×592×600	8	聚酯/PP 复合	F8	7.0	600～780
490×592×600	5	聚酯无纺布	F7	4.2	350～470
287×592×600	3	聚酯无纺布	F6	2.4	200～270

同一效率等级下，袋数由 4 袋增至 8 袋，容尘量可提升约一倍。这一特性使化纤袋式中效过滤器在高粉尘工业环境中具有明显的维护优势：更换频次降低，停机窗口减少，人工与耗材支出同步下降。

六、阻力与容尘量的耦合关系

阻力与容尘量并非独立指标，而是同一物理过程的两种表现：粉尘被截留的过程既增加了容尘量，也抬高了阻力。在积尘的初期阶段，粉尘主要填充纤维间隙，阻力上升较缓；进入中后期，粉尘层在袋壁外侧形成致密覆盖，阻力呈近似线性甚至加速上升。工程上常用线性简化模型描述：

ΔP(M) = ΔP₀ + a · M

式中 M 为累计容尘量，a 为比阻力增长系数（Pa/g）。下表给出某 F7 规格在不同容尘量下的阻力变化与对应的运行判断。

累计容尘量占比	阻力 (Pa)	效率变化趋势	运行判断
0（全新）	85	基准效率	投入运行
25%	115	略有上升	正常
50%	150	上升	正常，宜加强监测
75%	190	明显上升	列入更换计划
100%（终阻力）	220～250	趋于稳定	及时更换

W. Whyte 在《Cleanroom Technology: Fundamentals of Design, Testing and Operation》中提出，过滤器更换应以阻力阈值为主、以时间周期为辅进行判定，仅按固定周期更换会造成"未到阻力即报废"或"已超阻力仍运行"的双向浪费。对于工业通风系统而言，配置压差监测并按阻力判定，是兼顾空气品质与能耗的通行做法。

七、主要产品参数

参数项目	典型取值范围
滤材	聚酯（PET）无纺布、聚丙烯（PP）熔喷纤维、复合渐进式滤材
效率等级	F5～F9（EN 779:2012）/ ePM10～ePM1（ISO 16890）
袋数	3、4、5、6、8、10 袋可选
标准规格	592×592、490×592、287×592 mm 等（厚度 381/600 mm）
迎面风速	0.5～2.5 m/s（经济区间 0.7～1.2 m/s）
初阻力	40～150 Pa
建议终阻力	180～300 Pa
容尘量	200～780 g（随规格与滤材变化）
外框材料	镀锌钢板、不锈钢板、铝合金、ABS 塑料
分隔骨架	镀锌钢丝、热熔胶条、超声波焊接
工作温度	-20 ℃ ～ +80 ℃（耐温型可达 +100 ℃）
工作湿度	≤100% RH（无凝露工况）

八、影响阻力与容尘量的关键因素

影响因素	对阻力的作用	对容尘量的作用	工程建议
迎面风速	平方级放大	风速过高时粉尘难入深层，容尘量下降	控制在 0.7～1.2 m/s
滤袋数量与长度	有效面积增大，阻力降低	沉积容积增大，容尘量提升	优先选用多袋长袋型
滤材蓬松度	蓬松度高则阻力低	蓬松度高则容尘量高	选用渐进式密度滤材
粉尘粒径分布	细粉尘致密层使阻力上升更快	粗粉尘易堆积，容尘量偏大	按粉尘特性选型
含湿量	高湿使纤维膨胀、阻力上升	结露后粉尘板结，容尘量下降	控制相对湿度，必要时前置除湿
上游预过滤配置	预过滤效率高，阻力增长慢	粗尘被前置拦截，中效容尘量利用率提高	初效与中效合理搭配
安装密封性	旁通泄漏使阻力读数失真	泄漏处局部超载，整体寿命缩短	采用液槽或刀口密封

九、工业通风系统中的典型应用

化纤袋式中效过滤器在工业通风系统中的适用面较宽，以下场景较为常见：

1. 机械制造与喷涂车间：车间排风与补风系统中，中效段承担漆雾、金属粉尘的拦截，袋式结构在高粉尘负荷下仍能维持较长的更换周期。

2. 电子与精密装配厂房：作为洁净送风系统的中效级，降低末端高效过滤器的颗粒负荷，延缓其阻力上升速度。

3. 制药与食品加工车间：依据 GB 50457-2019《医药工业洁净厂房设计标准》与 ISO 14644-1:2015 的洁净度要求，中效段是保障送风质量的重要环节，化纤滤材在耐湿性与成本之间取得较好平衡。

4. 纺织与木材加工车间：纤维性粉尘蓬松、体积大，袋式过滤器的大容尘量优势在这一类工况下体现得较为充分。

5. 工业厂房空调机组与新风机组：作为组合式机组的中效段部件，与初效、亚高效过滤器组成多级过滤链。

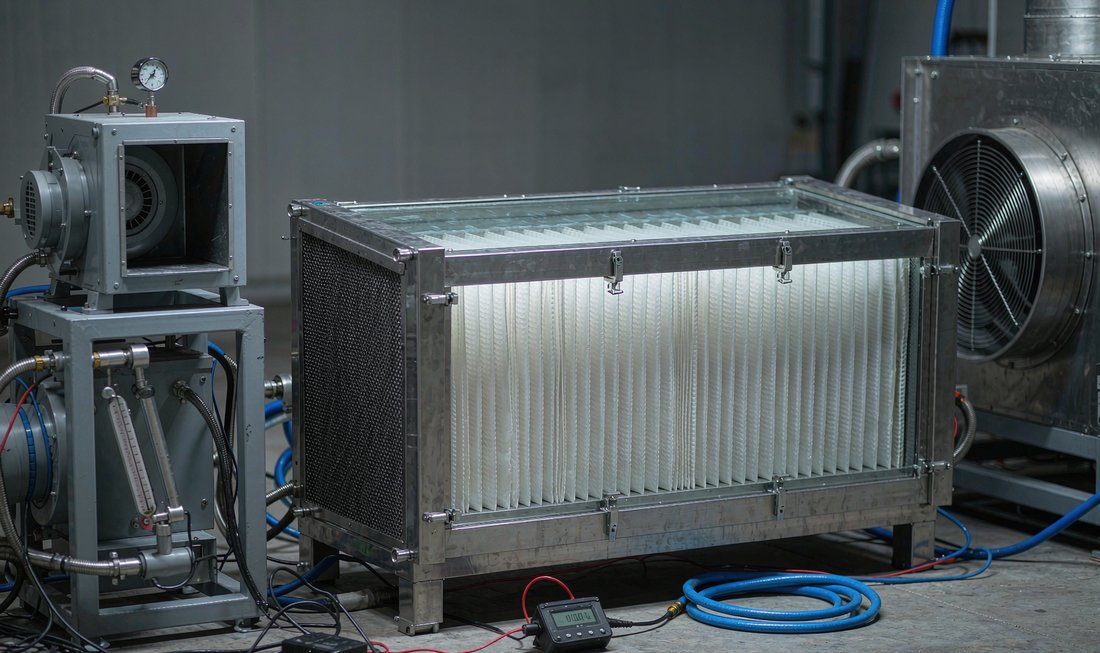

图3 风道式过滤性能测试台：用于测定化纤袋式中效过滤器的阻力与容尘量

十、选型与运行维护要点

选型时应先核算系统风量与安装尺寸，据此确定过滤器的迎风面积，使迎面风速落在经济区间；再按目标洁净度或排放要求确定效率等级；然后结合粉尘浓度与含湿量选择滤材与袋数。安装时须保证外框与机组边框之间的密封，避免气流旁通导致局部超载。运行阶段宜配置压差计或压差变送器，按下表逻辑进行维护判定。

监测项目	正常状态	需关注	处理措施
运行阻力	≤初阻力 ×1.6	初阻力 ×1.6～2.0	列入更换计划
阻力增长速率	平稳缓升	短期内快速抬升	检查上游粉尘与结露
滤袋外观	袋形饱满、无破损	局部塌陷或胀袋	核对风量，调整风速
密封状态	边框贴合无缝隙	可见粉尘旁通痕迹	重新安装或更换密封件
更换后记录	阻力回落至初值附近	阻力偏高	复检规格与安装方向

十一、技术发展趋势

近年来，化纤袋式中效过滤器的技术演进集中在三个方向。其一是滤材改性：通过驻极处理、纳米纤维覆层与双组分纤维混纺，在降低阻力的同时提升对细颗粒的捕集能力，日本与欧洲多家研究机构在 Filtration + Separation 等刊物上报道了相关进展。其二是结构与密封革新：超声波焊接分隔、无金属骨架轻量化设计、液槽式密封等方案，减少了金属件腐蚀与气流旁通。其三是智能化运维：压差传感器与楼宇自控系统联动，依据阻力实时数据触发更换提醒，使容尘量得以充分利用。

随着 GB/T 14295、ISO 16890 与 ASHRAE 52.2 等标准体系的持续完善，工程界对"阻力—容尘量"这一对指标的量化认识不断加深。对使用方而言，把化纤袋式中效过滤器放在系统级能耗与全生命周期成本的框架下评估，比单纯比较单台产品价格更接近真实收益。
