化纤袋式中效过滤器在数据中心空调系统中的应用与能效分析

化纤袋式中效过滤器在数据中心空调系统中的应用与能效分析

【概述】化纤袋式中效过滤器以镀锌钢板或铝合金为外框，滤材采用涤纶、丙纶等化学纤维无纺布，经缝制形成多个袋状滤芯。它依靠惯性碰撞、直接拦截与布朗扩散捕集空气颗粒物，在过滤效率与运行阻力之间取得较好平衡，广泛用于集中通风与空调系统的中效过滤段。

数据中心对空气温度、湿度与洁净度均有严格要求，服务器内部风扇与换热器积尘会直接引起散热能力下降与故障率上升。GB 50174-2017《数据中心设计规范》与ASHRAE TC 9.9技术白皮书对机房空气含尘浓度与过滤配置给出了指导性要求，中效段作为高效过滤器之前的屏障，其阻力水平同时影响空气品质与风机能耗。本文围绕化纤袋式中效过滤器的结构、参数、在数据中心空调系统中的配置方式与能效表现展开分析。

一、产品定义与结构组成

化纤袋式中效过滤器由外框、袋状滤芯、分隔件与密封条构成。外框多采用镀锌钢板、铝合金或工程塑料，边框翻边后预留安装法兰；滤芯以涤纶、丙纶、聚酯纤维无纺布为滤材，按设计折数与袋数缝制，袋口沿外框内侧固定，袋体沿气流方向自然伸展。

与板式结构相比，袋状结构把滤材从平面展开为多个袋体，相同迎风断面下滤材面积可提升数倍。以592×592×600 mm规格为例，迎风面积约0.35 m²，展开滤材面积可达4.5至6.5 m²。滤材面积扩大后通过滤材的风速下降，颗粒与纤维的接触概率上升，相同效率下阻力更为平缓。

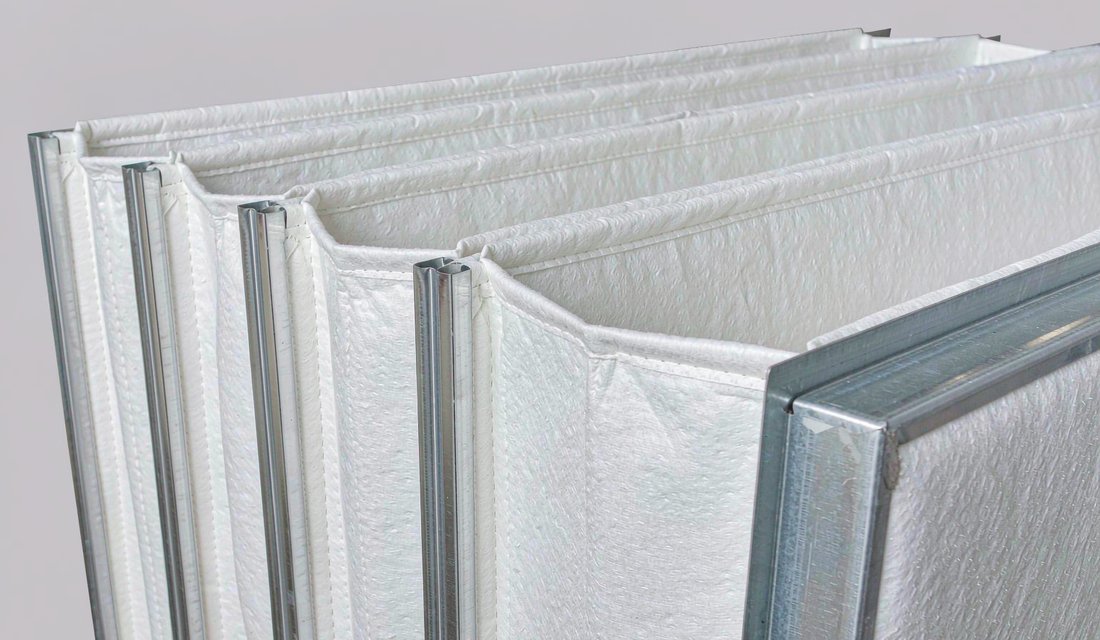

图1 化纤袋式中效过滤器外观与袋状滤芯

部件	常用材料	主要功能	工艺与质量控制要点
外框	镀锌钢板、铝合金、塑料	承担结构载荷、固定袋体	翻边成型，法兰平面度控制在±1 mm
袋状滤芯	涤纶、丙纶、聚酯无纺布	拦截与捕集颗粒物	按袋数分道缝制，袋长一致
分隔件	镀锌钢丝、热熔胶条	维持袋体张开与通道平行	定位准确，袋间不贴靠
密封条	闭孔海绵、氯丁橡胶	阻断边框旁通漏风	四边连续贴合，无断缝缺口
加固结构	钢带、铆接边条	防止袋体在高风速下鼓胀变形	袋口加固，缝线密度均匀

表1 结构与材料组成

二、过滤机理与效率分级

空气过滤依靠惯性碰撞、直接拦截、布朗扩散、静电吸引与重力沉降五种机理完成颗粒捕集。粒径大于1 μm的颗粒以惯性与拦截为主，小于0.2 μm的颗粒以扩散为主，0.1至0.3 μm区间处于两种机理的过渡区，效率相对偏低。Hinds在《Aerosol Technology》中给出了单纤维效率与粒径的对应关系。

化学纤维滤材可通过驻极处理获得静电吸附能力，在不显著增加阻力的前提下提升对亚微米颗粒的捕集效率。ISO 16890-1:2016以ePM1、ePM2.5、ePM10描述过滤器对相应粒径段颗粒的质量效率；ASHRAE 52.2-2017以MERV值表征0.3至10 μm区间的效率水平；国内产品同时执行GB/T 14295-2008《空气过滤器》。

分级体系	级别或指标	效率要求	依据标准
EN 779:2012	F7	对0.4 μm颗粒效率≥80%	EN 779:2012
EN 779:2012	F8	对0.4 μm颗粒效率≥90%	EN 779:2012
EN 779:2012	F9	对0.4 μm颗粒效率≥95%	EN 779:2012
ISO 16890-1:2016	ePM1 50%	对PM1质量效率≥50%	ISO 16890-1:2016
ISO 16890-1:2016	ePM2.5 70%	对PM2.5质量效率≥70%	ISO 16890-1:2016
ASHRAE 52.2-2017	MERV 11～14	0.3～1 μm区间效率达标	ASHRAE 52.2-2017
GB/T 14295-2008	中效2级	计数效率达到相应级别要求	GB/T 14295-2008

表2 效率分级体系对照

三、主要技术参数

化纤袋式中效过滤器的参数围绕外形尺寸、袋数、滤材面积、额定风量、初阻力与容尘量展开。常见厚度分300 mm、500 mm与600 mm三类，袋数有3袋、5袋、6袋、8袋等规格。额定风量一般按迎面风速2.0至2.5 m/s确定，初阻力控制在80至140 Pa，终阻力按初阻力的两倍取值。

化学纤维滤材的耐湿性与耐碱性优于玻璃纤维，长期运行相对湿度可放宽至80%左右，但耐温上限通常在80至100 ℃之间。数据中心机房常年维持较低湿度，滤材不易受潮，袋体尺寸稳定性良好。选型时应核对滤材克重、缝制强度与阻燃等级，机房内使用的产品宜提供不燃或难燃证明材料。

规格（宽×高×厚，mm）	袋数	滤材面积（m²）	额定风量（m³/h）	初阻力（Pa）	建议终阻力（Pa）
592×592×300	5	2.8～3.6	2000～2400	80～110	180～220
592×592×500	6	4.0～5.2	2600～3000	85～115	190～230
592×592×600	8	4.5～6.5	3000～3400	90～125	200～250
592×490×600	6	3.8～5.4	2500～2800	90～125	200～250
592×287×600	3	2.0～2.8	1400～1700	85～120	190～240
610×610×600	8	4.8～6.8	3100～3500	95～130	210～260

表3 常见规格与技术参数参考值

四、数据中心空调系统的空气品质要求

数据中心机房的空气控制目标以设备进风口的温湿度为核心。ASHRAE TC 9.9《Thermal Guidelines for Data Processing Environments》给出的A1级推荐范围为温度18至27 ℃、相对湿度20%至80%，同时对气态与颗粒态污染物设定了限值，以避免电路板腐蚀与接点垢层形成。

悬浮粒子方面，机房通常按ISO 14644-1:2015的Class 8级别控制，即每立方米大于等于0.5 μm的粒子不超过352万个。GB 50174-2017要求主机房空气含尘浓度在静态条件下测试并满足相应级别，同时规定新风系统应设置过滤装置，围护结构应保持正压，减少室外颗粒物侵入。

控制项目	典型要求	主要依据	对过滤的要求
温度	18～27 ℃（A1级推荐）	ASHRAE TC 9.9	风量稳定，阻力波动小
相对湿度	20%～80%RH	ASHRAE TC 9.9	滤材不吸湿变形
悬浮粒子	ISO 14644-1 Class 8	GB 50174-2017	初效＋中效＋高效配置
腐蚀性气体	G1等级	ANSI/ISA-71.04	必要时增设化学过滤段
机房正压	维持5～10 Pa	GB 50174-2017	密封良好，减少旁通

表4 数据中心机房环境控制指标与过滤要求

五、过滤配置与气流组织

数据中心空调系统的过滤配置按机组形式区分。风冷直膨机房空调受机组断面尺寸限制，中效段多采用厚度300至500 mm的袋式产品；冷冻水机房空调断面余量较大，可选用600 mm袋长规格以降低阻力。新风机组承担室外颗粒物负荷，通常按初效G4、中效F8至F9、高效H13的三级配置设计。

气流组织方面，中效过滤器宜布置在盘管之前的正压段，使滤材在干燥状态下工作。若采用间接蒸发冷却或喷淋加湿，中效段应设于加湿段之后并选用耐湿滤材，避免长期高湿导致袋体粘连。许钟麟在《空气洁净技术原理》中提出按室内允许含尘浓度反推各级效率的方法，同样适用于机房过滤梯级的校核。

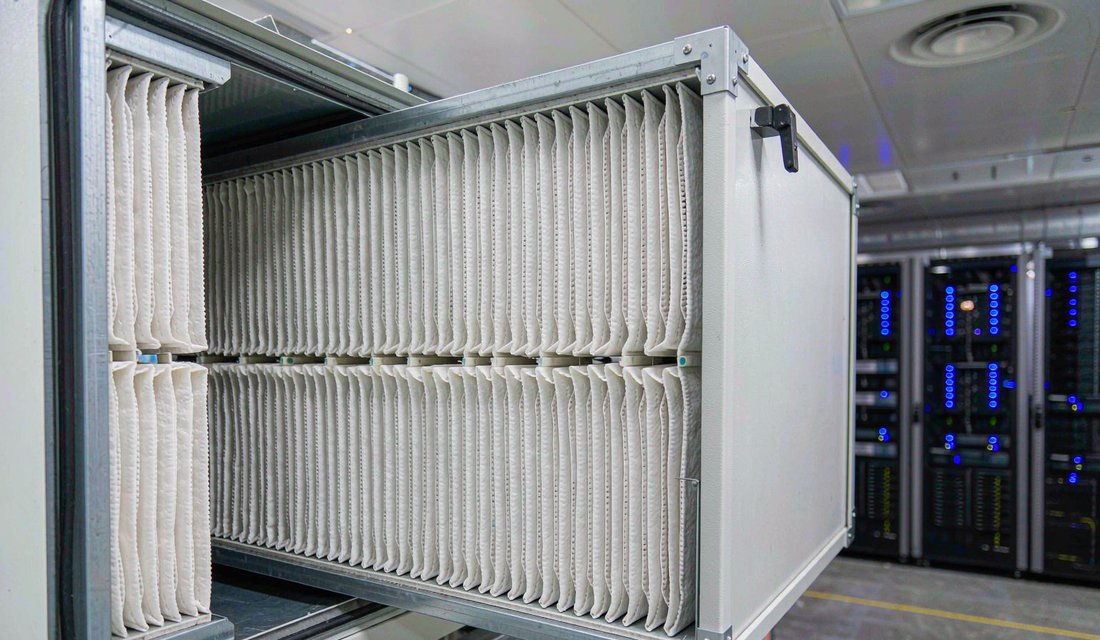

图2 机房空调机组中效段内的袋式过滤器安装组

系统形式	过滤配置	中效段级别	配置说明
风冷直膨机房空调	初效G4＋中效＋高效	F7～F8	机组断面有限，宜选薄型袋式
冷冻水机房空调	初效G4＋中效＋高效	F7～F8	可选用600 mm袋长降低阻力
新风机组	初效G4＋中效＋高效	F8～F9	应对室外颗粒物与花粉
间接蒸发冷却机组	初效G4＋中效F7＋中效F9	F7～F9	湿工况，需耐湿耐腐滤材
列间空调	初效G4＋中效	F7	空间紧凑，维护通道短

表5 数据中心各类空调系统的过滤配置

六、风量与阻力特性

过滤器的阻力由滤材阻力与结构阻力两部分组成。滤材阻力随迎面风速近似按平方关系增长，结构阻力来自袋口的收缩与袋内气流的转向损失。当风量增加一倍，整机阻力约增至两倍至两点五倍。因此大风量机组不宜让单只过滤器超速运行，应增加数量或选用袋长更大的规格。

数据中心空调系统全年连续运行，风量基本恒定，阻力成为决定风机能耗的主要变量。设计阶段应把中效段的初阻力控制在合理区间，并预留足够的终阻力余量，使风机在更换周期内始终处于高效工作区。蔡杰在《空气过滤器原理与应用》中指出，过滤器选型的核心是在效率、阻力与寿命之间寻找匹配点。

迎面风速（m/s）	通过滤材风速（m/s）	初阻力（Pa）	终阻力（Pa）	相对能耗指数
1.5	0.07	62	150	0.74
2.0	0.09	85	190	1.00
2.5	0.11	115	240	1.33
3.0	0.13	155	310	1.79
3.5	0.16	205	390	2.35

表6 迎面风速对阻力与能耗指数的影响

七、能效分析与节能路径

数据中心总能耗中，冷却与空气输送环节占相当比例，风机能耗主要由空气侧阻力决定。风机轴功率与风量、全压和效率相关，中效段阻力由初阻力升至终阻力的过程中，同一风量下的风机轴功率随之增加。以风量30000 m³/h的冷冻水机房空调为例，中效段平均阻力降低40 Pa，风机轴功率约减少0.4至0.6 kW。

电能利用效率（PUE）是衡量数据中心能效的通用指标，按GB/T 32910.3-2016规定的测量方法计算。空气侧节能措施包括降低迎面风速、选用袋长更大的规格、缩短更换周期以及采用压差联动控制等。《暖通空调》与《Filtration + Separation》均报道过以低阻力过滤配置降低风机能耗的工程案例，其收益与运行时长成正比，在全年连续运行的机房中尤为可观。

风量（m³/h）	阻力增量（Pa）	风机效率	轴功率增量（kW）	年运行能耗增量（kWh）
20000	30	0.65	0.26	2250
20000	50	0.65	0.43	3750
30000	30	0.68	0.37	3230
30000	50	0.68	0.61	5370
40000	50	0.70	0.79	6950
40000	80	0.70	1.27	11130

表7 中效段阻力与风机能耗增量估算（按年运行8760小时）

八、容尘量与更换周期

容尘量决定更换周期，也直接影响全生命周期能耗。袋式过滤器的容尘量由滤材面积、纤维粗细与袋体数量共同决定，滤材面积越大，单位面积积尘负荷越低，阻力上升越平缓。数据中心机房含尘浓度通常低于0.1 mg/m³，负荷主要来自新风带入与设备内部产生的微量粉尘。

若按固定时间更换，可能出现滤材尚未达到终阻力即被替换的浪费；若完全按阻力更换，又需保证压差监测可靠。工程实践中常采用压差阈值与时限定检相结合的方式，并以更换记录反推实际容尘速率。W. Whyte在《Cleanroom Technology》中强调，过滤器更换应依据实测数据而非经验估算。

含尘浓度（mg/m³）	日均运行时长（h）	预计更换周期	阻力上升速率（Pa/1000h）	维护要点
≤0.05	24	18～24 个月	10～18	半年度巡检压差
0.05～0.1	24	12～18 个月	18～28	季度记录压差
0.1～0.2	24	9～12 个月	28～40	月度核查，前置初效加密
0.2～0.5	20	5～9 个月	40～65	增加前置级、缩短周期
＞0.5	16	3～5 个月	＞65	需前置预处理并加强巡检

表8 不同含尘工况下的更换周期参考

九、安装密封与检漏

安装质量对实际过滤效果影响明显。过滤器与框架之间存在缝隙时，含尘空气会绕过滤材进入下游，实测效率可能低于额定值十至三十个百分点。规范做法是在安装导轨与滤框之间加装闭孔海绵或氯丁橡胶密封条，并通过压紧机构使滤框均匀受力，避免单侧过压造成外框变形。

数据中心机房空调机组的中效段一般位于盘管前侧，检修空间有限，安装时应按机组编号与过滤段位置建立台账，避免更换时错装规格。机组风量平衡完成后宜进行一次边框扫描检漏，并记录各段压差初值作为后续判断基准，相关数据可接入动环监控系统长期留存。

十、维护与运行管理

中效过滤器的维护以压差监测为主。建议在过滤器前后加装压差计或压差变送器，把压差信号接入楼宇自控或动环系统，设定预警值与更换值两级阈值。化学纤维袋式产品一般不建议水洗，水洗会使滤材纤维结构松弛，干燥后效率出现衰减，且难以恢复到初始水平。

更换作业宜与机房巡检计划合并。作业前应确认备用过滤器规格与数量，更换时先记录旧件压差与运行时长，再按机组停机窗口分段实施，避免同期开启多个维护点造成局部过热。机房颗粒物监测数据可作为更换效果的验证依据，与压差记录一并归档。

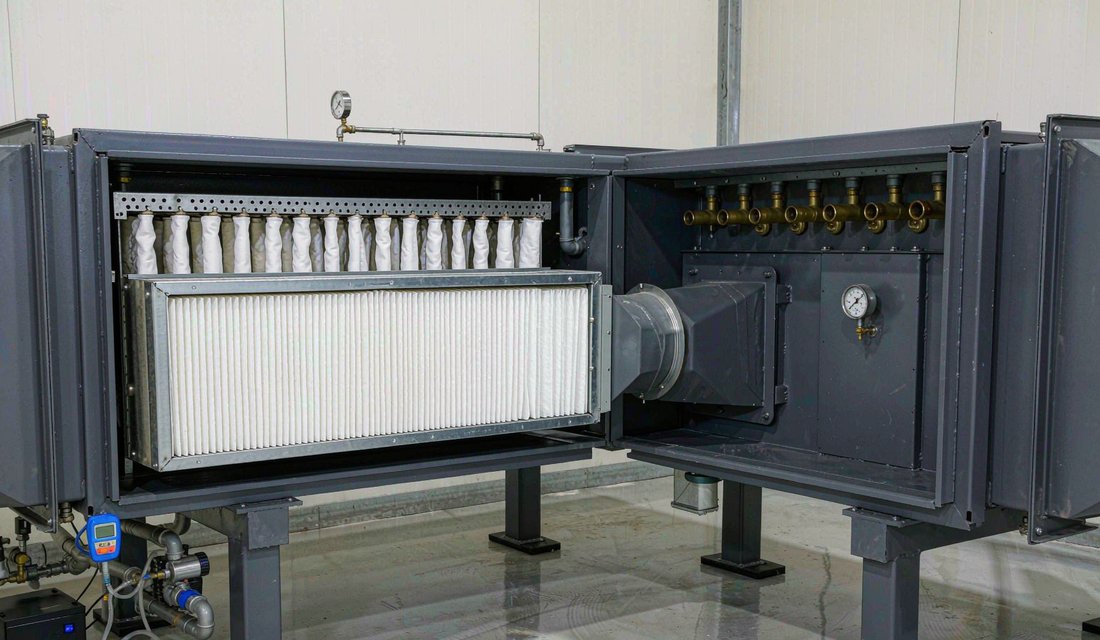

图3 过滤器性能试验台：效率、阻力与容尘量测试

十一、检验方法与技术发展方向

性能验证依据标准试验台完成。GB/T 14295-2008规定了效率、阻力与容尘量的试验方法，试验台同步采样过滤器上下游气溶胶浓度并计算效率；ASHRAE 52.2-2017要求以KCl气溶胶分级测试，取各粒径段效率并计入静电衰减的影响。出厂检验通常还包括外观、外形尺寸与缝制质量核查。

技术改进集中在三个方面：一是驻极滤材的静电稳定性提升，缓解湿度与积尘引起的效率衰减；二是袋体加工从缝线拼接向超声波焊接过渡，减少针孔漏风并提高强度；三是低阻力滤材的开发，通过纤维直径梯度分布降低初阻力。ISO 16890-1:2016与EN 779:2012的并行适用，也推动了过滤器性能数据的规范化披露。
