玻纤袋式中效过滤器在HVAC系统中的高效颗粒物捕集性能研究

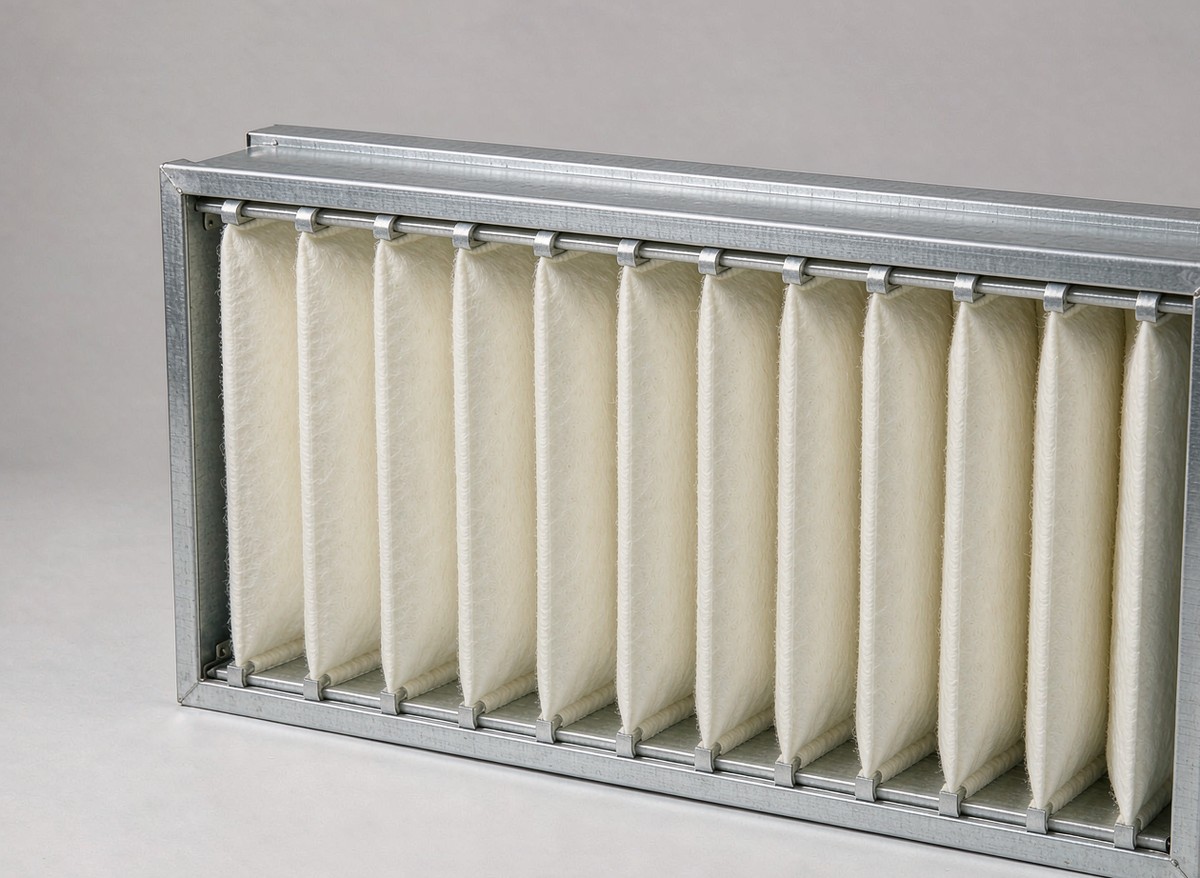

图1 玻纤袋式中效过滤器产品外观（多袋并列、镀锌钢框结构）

产品概述

玻纤袋式中效过滤器是以超细玻璃纤维为主要滤材、采用袋式结构成型的空气过滤装置。袋体由微米级直径的玻璃纤维在湿法或干法工艺下抄造成型，再经裁切、热合与边框组装形成多袋并列结构。多袋展开提供比平板结构更大的过滤面积，在额定风量下具有较低的阻力与较高的容尘量，广泛用于中央空调（AHU）、新风机组（FAU）、净化空调及工业通风系统的中效过滤段。ASHRAE Handbook（HVAC Applications，2019）将中效袋式过滤器列为公共建筑通风空调系统的典型配置，《暖通空调》期刊亦指出，玻纤滤料在粒径分级效率与高温稳定性方面具有较好的综合表现。

工作原理与过滤机理

玻纤袋式中效过滤器对气流中的颗粒物进行分级捕集：粒径大于滤料纤维间隙的颗粒被直接拦截（拦截效应）；粒径与密度较大的颗粒因惯性偏离流线撞击纤维被捕集（惯性碰撞）；粒径小于1微米的颗粒在低速气流中受布朗扩散作用改变运动轨迹，与纤维表面接触沉积（扩散效应）。三种效应共同作用，使玻纤滤料在亚微米与微米级颗粒物之间取得较高的分级效率。Hinds在《Aerosol Technology》中系统阐述过上述机理（William C. Hinds, 1999）；《建筑热能通风空调》亦指出玻纤袋式过滤器阻力增长平稳、湿热下结构稳定（《建筑热能通风空调》，2021）。

产品结构与材质构成

玻纤袋式中效过滤器由滤袋体、金属框架与密封结构组成。滤袋体为过滤核心，材质多为玻璃纤维湿法毡或复合玻纤滤料；金属框架多采用镀锌钢板或铝合金型材用于张紧与定型；袋口固定件包括金属卡箍、弹性圈与压板；密封结构多使用聚氨酯胶条或EVA密封条，以避免旁通泄漏。下表列出主要部件、常用材质与选型要点。

部件	常用材质	功能	选型要点
滤袋体	玻璃纤维湿法毡、复合玻纤滤料	拦截颗粒、容纳粉尘	按粒径效率与阻力选纤维直径与克重
金属框架	镀锌钢板、铝合金、不锈钢	张紧滤袋、整体定型	高湿高盐环境优选铝合金或不锈钢
袋口固定	金属卡箍、弹性圈、压板	袋口与框架可靠连接	确保气流方向标识清晰、不脱袋
密封结构	聚氨酯胶条、EVA密封条	防止旁通泄漏	压缩量适中，与安装槽匹配
袋底支撑	ABS、镀锌钢条	保持袋形、防止反吹变形	用于有反吹或大风量系统

主要性能参数

玻纤袋式中效过滤器的主要性能指标包括过滤级别、额定风量、初始阻力、容尘量与适用温湿度等。按欧洲EN 779标准其常见等级为F5～F8，按ISO 16890则对应ePM1、ePM2.5、ePM10的效率范围；GB/T 14295—2019对中效过滤器的效率、阻力与容尘量试验方法亦作了相应规定，与上述国际体系相互衔接。下表给出典型规格（592×592×600mm，6袋）产品的参考参数，实际值以厂商检测报告为准。

参数项目	典型范围	备注
过滤级别	F5～F8（EN 779）／ePM1 50%～85%（ISO 16890）	覆盖中效过滤段常见等级
外形尺寸（mm）	592×592×600、490×592×600、592×592×500	袋深500～650mm
袋数	3～8袋	与尺寸、风量匹配
额定风量（m³/h）	1000～4500	随尺寸与袋数变化
初始阻力（Pa）	50～130	额定风量下测定，级别越高阻力越大
建议终阻力（Pa）	250～450	达到后更换
滤材耐温（℃）	≤120（连续）	玻纤基材耐温优于常规化纤
相对湿度适用	≤95%RH	避免长期凝水
过滤对象	1～10μm颗粒、纤维尘、部分PM2.5	对亚微米颗粒具备较高效率

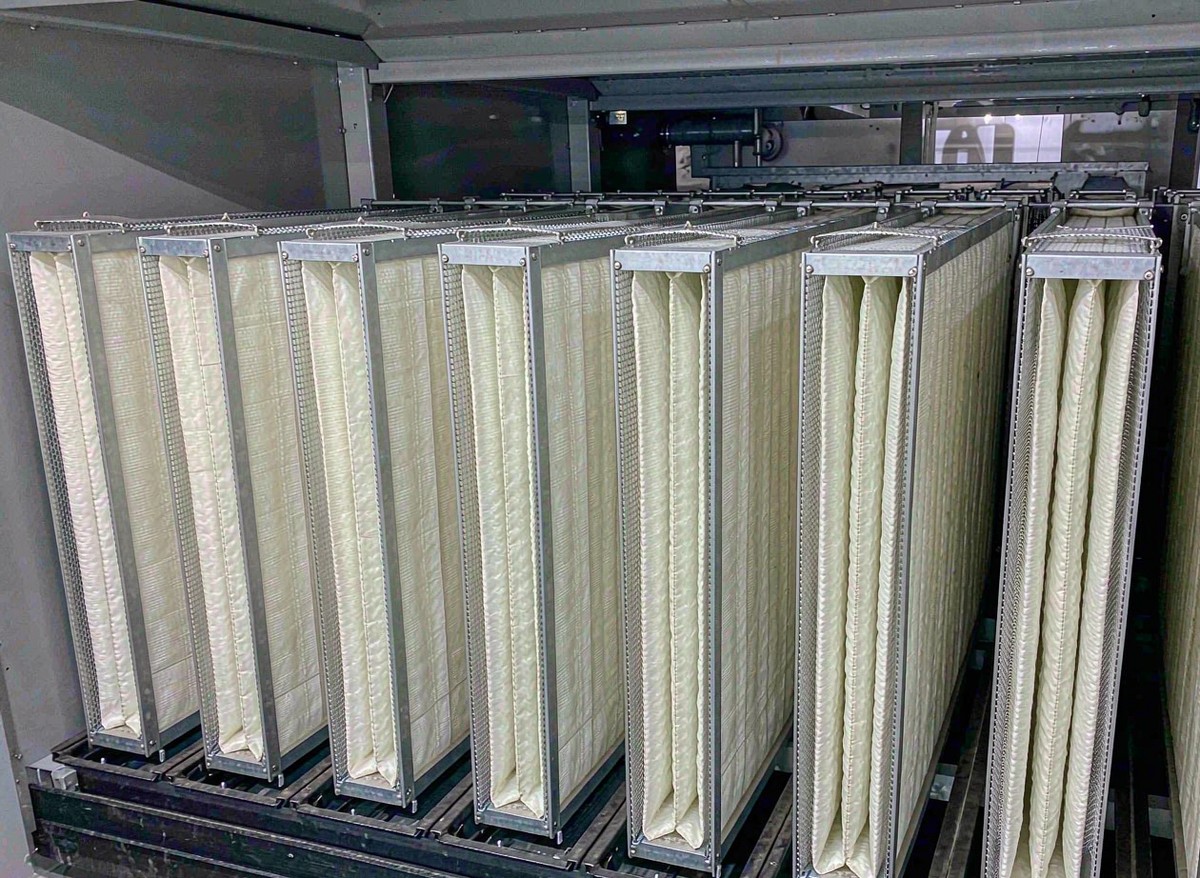

图2 玻纤袋式中效过滤器在中央空调组合式空气处理机组（AHU）中效段的安装应用

在HVAC系统中的颗粒物捕集应用

HVAC系统通常按"新风/回风—初效段—中效段—表冷/加热段—风机段—送风段"组织气流。玻纤袋式中效过滤器常置于初效段之后、表冷器与风机之前，承担进一步捕集细颗粒与纤维性粉尘的任务。其作用主要在三方面：减少表冷器翅片与风管内壁的积尘速率、降低换热衰减与清洗频次；显著降低送风中PM2.5与PM10浓度，对医院、写字楼等场所的室内空气品质（IAQ）形成支撑；为末端高效过滤段（H10～H14）分担负荷、延长末端滤芯寿命。国外研究显示，配玻纤袋式中效过滤器的机组下游PM2.5比仅配化纤初效的系统下降约35%～50%（Bennett等，2020）。

不同场所的颗粒物来源、浓度与控制要求差异较大，下表给出常见应用场景的配置建议。

应用场所	颗粒物特征	常用级别	关注要点
办公与商业综合体外区	城市大气尘、PM2.5/PM10	F6～F7	送风品质与运行阻力平衡
医院门诊、手术部辅助区	细颗粒、微生物载体	F7～F8	与末端高效过滤段配合
电子洁净厂房	工艺尘、超细颗粒	F7～F8	与初效、高效段梯级匹配
城市轨道交通站厅	高浓度扬尘、铁系颗粒	F6～F7	高容尘量、长寿命
工业通风与数据中心	纤维尘、冷凝颗粒	F6～F7	控制冷凝水对滤料影响

与其他中效过滤器的对比

工程选型时常将玻纤袋式中效过滤器与化纤袋式中效过滤器、板式中效过滤器进行对比，以便根据机组空间、温湿度与洁净度需求确定方案。下表从材料、结构、性能与经济性等维度作简要对照。

对比项目	玻纤袋式中效过滤器	化纤袋式中效过滤器	板式中效过滤器
滤材	玻璃纤维湿法毡	聚酯、聚丙烯等化纤	化纤无纺布或玻纤滤纸
过滤面积	袋式展开，面积大	袋式展开，面积大	平板折叠，面积相对较小
容尘量	高	较高	一般
耐温性能	较好（≤120℃）	常规温度（≤80℃）	视材质而定
耐湿性	高湿下需关注结构稳定	拒水整理后表现良好	一般
经济性	单价略高、寿命长	综合成本适中	初期投入较低
典型适用	高温高要求工业与公建空调	民用与一般工业空调	空间受限、风量较小的机组

选型、安装与运行维护

选型阶段应先确定机组处理风量与迎风截面。袋式中效过滤器的迎面风速宜控制在2.5m/s以内，过高风速会加速阻力上升并缩短寿命；机组空间允许时宜选用袋深较大、过滤面积充足的产品。结合末端洁净要求确定级别：以改善一般送风品质为目标的空调机组可选用F6～F7；用于医院重点区域、洁净厂房与电子工艺环境的机组宜选用F7～F8并配套压差监测。安装时应确认壳体或机组框架上气流方向标识清晰，袋口与安装槽之间通过胶条可靠密封，避免旁通漏风。运行维护以压差管理为核心，当阻力上升至初阻力的2～3倍或达到建议终阻力时实施更换；前方若设置可清洗初效段，可显著延长玻纤袋式中效过滤器的更换周期。

分级标准与质量检测

玻纤袋式中效过滤器的分级与检测体系正逐步与国际接轨。GB/T 14295—2019规定了中效过滤器效率、阻力与容尘量试验方法；ISO 16890（2016）以ePM1、ePM2.5、ePM10分组效率替代EN 779的F级表述，更贴近大气颗粒物过滤需求；ASHRAE 52.2采用MERV值评价粒径分组颗粒的去除能力。采购时应要求厂商提供按上述标准出具的检测报告，关注额定风量下的初始阻力、分级效率曲线与终阻力对应容尘量三项关键数据。《过滤与分离》指出，玻纤袋式中效过滤器采用梯度结构滤料后，可同步改善PM2.5捕集效率与运行阻力（《过滤与分离》，2023）。在工程层面，《公共建筑节能设计标准》（GB 50189—2015）强调积尘严重的过滤器会使风机能耗明显增加；随着智能楼宇与物联网技术普及，玻纤袋式中效过滤器正与压差传感、变频风机及楼宇自控系统联动，为HVAC系统节能运行与空气品质保障提供更多技术选项。
