基于V型结构设计的活性炭过滤器对VOCs去除性能研究

基于V型结构设计的活性炭过滤器对VOCs去除性能研究

【概述】V型活性炭过滤器是采用V形折转结构装填活性炭吸附介质的气相净化装置，用于脱除气流中的挥发性有机物（VOCs）、异味与酸性气体。相比平板堆叠式结构，它把吸附层展开面积与机组迎风面积解耦，为风量、接触时间与吸附容量的匹配提供了调节维度。

本文围绕结构设计与去除性能的对应关系展开：先解析V形几何特征与气流组织，再讨论材料与污染物的作用机理，随后给出标准依据、技术参数与实测数据，并分析结构与工况对去除效率和穿透特性的影响，为吸附单元的设计选型与运行管理提供参考。

一、研究背景与VOCs治理的技术需求

挥发性有机物是大气复合污染的重要前体物，涉及涂装、印刷、制药、化工与电子等行业。GB 37822-2019 与 GB 16297-1996 对VOCs排放浓度与无组织逸散提出了明确限值，末端治理装置因此从可选配置转为工艺必需环节。吸附法因净化效率稳定、能耗较低、便于回收溶剂，在中小风量与中低浓度工况中占据主要地位。

吸附装置的性能取决于介质与结构两个层面。介质决定单位质量活性炭的吸附容量，结构则决定气流能否与介质充分接触、阻力是否可控、更换是否便捷。工程实践中常遇到同一批活性炭因装填结构不同而表现明显差异的现象，这使结构设计成为独立的研究对象。HJ 2026-2013 对吸附层风速、停留时间与装填方式提出了设计约束。

二、V型结构设计的几何特征

V形结构的本质是把平面吸附层沿气流方向折叠成夹角单元，多个单元并排组装于同一框架内。常用折角为90°～120°，单元数量为4～12个。气流进入过滤器后在相邻V形板之间分流，沿板面斜向穿过吸附层，再于下游汇合排出。这种布置使气流路径由直线转为折线，接触行程随之延长。

结构设计的关键参数包括折角、单元数、吸附层厚度与穿孔板开孔率。以592×592×292 mm规格为例，迎风面积0.35 m²，折叠后吸附层展开面积可达1.4～2.6 m²，约为迎风面积的4～7倍。展开面积扩大后，相同风量下穿过吸附层的面风速下降，接触时间延长，有利于污染物分子完成外扩散与孔道扩散。

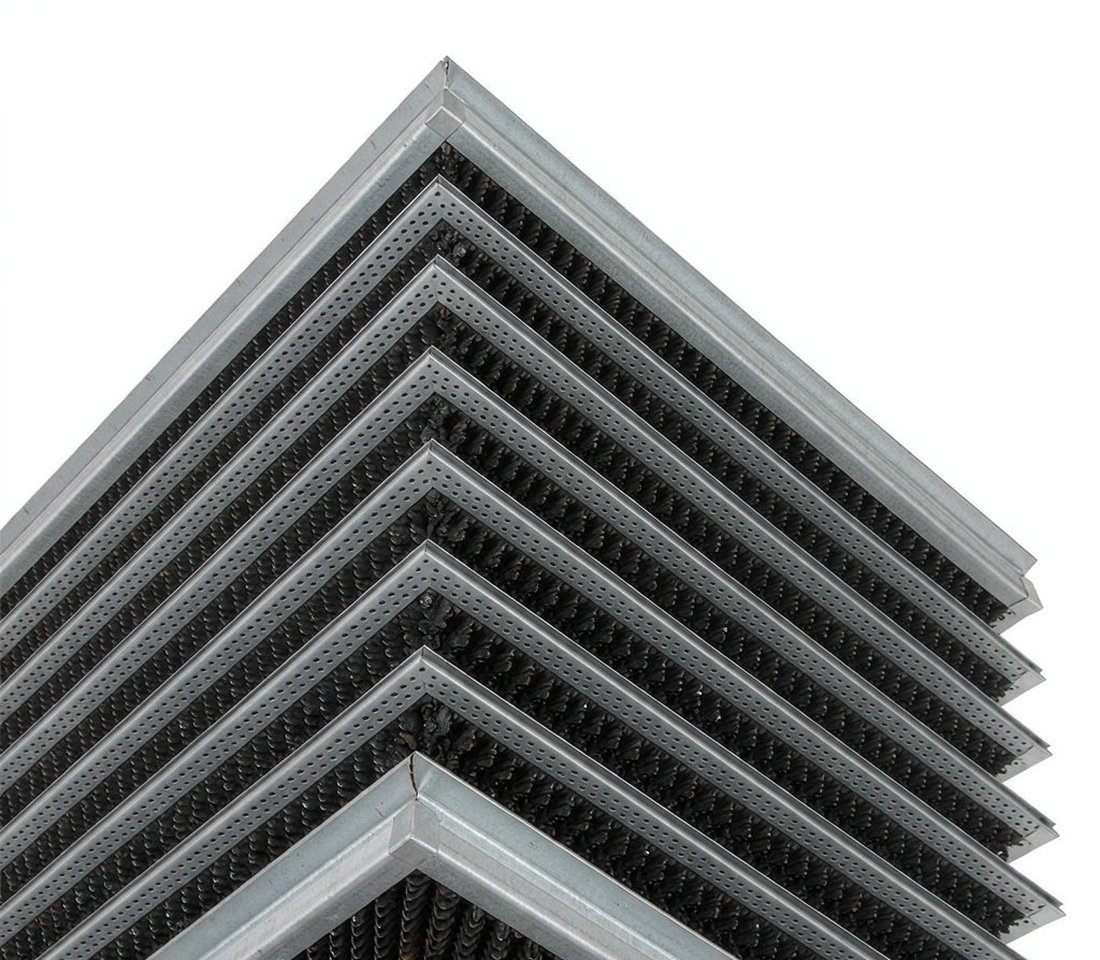

图1 V型活性炭过滤器的V形折转吸附滤芯与金属外框结构

三、结构参数对气流组织与压降的影响

压降由三部分构成：进出口突缩突扩损失、V形通道内的沿程与局部损失、吸附层内的多孔介质阻力。前者与结构形式相关，后两者受折角、层厚与面风速支配。折角减小使单板长度增加、通道变窄，局部流速升高，阻力上升；折角增大则展开面积利用率下降，接触时间缩短。结构参数的取舍关系见表1。

表1 V形结构参数对吸附单元性能的影响

结构参数	典型取值	对展开面积的影响	对面风速的影响	对初阻力的影响	设计要点
折角	90°～120°	折角减小，展开比升高	折角减小，面风速下降	折角减小，阻力上升	兼顾面积与阻力，多取100°附近
单元数	4～12个	增加单元数，展开面积近线性增大	增加单元数，面风速下降	增加单元数，阻力略升	与框架宽度匹配，抑制边缘通道
吸附层厚度	10～40 mm	厚度变化不改变展开面积	厚度变化基本不改变面风速	厚度增加，阻力明显上升	按穿透时间要求确定
穿孔板开孔率	35%～55%	不直接影响	开孔率偏低时局部流速升高	开孔率偏低时阻力上升	兼顾分布均匀性与阻力
迎风面积占比	0.28～0.36 m²/单元	占比偏高则单侧面积偏大	占比偏高时面风速下降	与单元数同向变化	按机组模数选择

工程中常以迎面风速0.8～2.5 m/s为设计区间，同一规格结构在1.0 m/s时初阻力约90 Pa，升至2.0 m/s时可达230 Pa以上。合理做法是把吸附层面风速控制在0.15～0.35 m/s，通过增加单元数或层厚换取接触时间，而非单纯压缩结构尺寸。

表2 不同迎面风速下V型活性炭过滤器的阻力与效率实测（592×592×292 mm，椰壳颗粒活性炭装填）

迎面风速 (m/s)	吸附层面风速 (m/s)	接触时间 (s)	初阻力 (Pa)	容尘后阻力 (Pa)	单程去除效率 (%)
0.8	0.14	0.21	68	95	96
1.0	0.18	0.16	92	128	94
1.5	0.26	0.11	155	210	91
2.0	0.35	0.08	235	310	87
2.5	0.44	0.06	320	425	82

四、活性炭吸附材料与VOCs的相互作用机理

活性炭比表面积通常为800～1600 m²/g，孔径覆盖微孔、中孔与大孔。VOCs分子由气相主体扩散至炭粒外表面，再经孔道进入微孔内表面被束缚，全过程分为外扩散、内扩散与表面吸附三步，内扩散常为速率控制步骤。R.T. Yang 在《Gas Separation by Adsorption Processes》中系统阐述了该传质序列。

吸附作用包含物理吸附、化学吸附、毛细凝结与表面络合。物理吸附依靠范德华力，可逆且放热，对苯系物与烷烃作用明显；化学吸附依赖浸渍剂与污染物的反应，针对硫化氢、氨与甲醛；毛细凝结在高湿高浓度工况下不可忽略。D.M. Ruthven 在《Principles of Adsorption and Adsorption Processes》中指出，孔径与分子动力学直径的匹配程度决定吸附选择性。

表3 适用于V型结构的活性炭装填形式对比

装填形式	比表面积 (m²/g)	装填密度 (kg/m³)	单只装填量 (kg)	气流均匀性	适用工况
椰壳颗粒散装	1000～1400	400～500	6～12	良好	中低浓度溶剂废气、溶剂回收
煤质柱状炭层	850～1100	450～550	7～14	良好	大风量喷涂与印刷废气
活性炭纤维毡	1100～1800	60～120	1～3	优良	小风量、需频繁再生场合
蜂窝活性炭块	350～700	350～450	5～9	优良	大风量低浓度废气预处理
浸渍颗粒活性炭	800～1200	420～520	6～12	良好	含硫、含氨或含酸性组分废气

五、国内外标准与性能测试方法

国内标准体系中，GB/T 14295-2008《空气过滤器》规定了一般通风用空气过滤器的分级与试验方法，GB/T 7701.1-2008 与 GB/T 12496 系列规定了活性炭的技术指标与理化试验方法，HJ 2026-2013 给出吸附装置的工艺设计要求，GB 37822-2019 规定了无组织排放控制要求。

国际标准方面，ISO 10121-1:2014 用于评价气相净化介质与装置的去除性能，以标准气体建立穿透曲线；ASHRAE 145.1-2015 与 ASHRAE 145.2-2011 分别针对气相过滤介质与整机装置提出实验室试验程序；ISO 16890-1:2016 与 EN 779:2012 用于颗粒物分级，可作为前置过滤单元的配套依据。跨标准比对数据时需注明试验条件，具体对照见表4。

表4 国内外相关标准与方法对照

标准编号	名称或适用范围	主要试验条件	输出指标
GB/T 14295-2008	空气过滤器	额定风量、规定试验尘源	过滤效率、初阻力
GB/T 7701.1-2008	气相用煤质颗粒活性炭	碘值、四氯化碳吸附率	吸附性能指标
GB/T 12496 系列	木质活性炭试验方法	多项目理化测试	比表面积、孔径分布
HJ 2026-2013	吸附法工业有机废气治理工程	吸附层风速、停留时间	工艺设计参数
GB 37822-2019	VOCs无组织排放控制	厂界与厂内监测	排放限值
ISO 10121-1:2014	气相净化介质性能评价	标准气体穿透试验	穿透曲线、吸附容量
ASHRAE 145.1-2015	气相过滤介质	实验室小试	去除效率
ASHRAE 145.2-2011	气相过滤装置	整机风道试验	效率、阻力

六、主要技术参数

V型活性炭过滤器的常见规格以外框尺寸与主体厚度表示，如592×592×292 mm、592×287×292 mm、484×484×292 mm与610×610×292 mm。技术参数涵盖过滤效率等级、初阻力、额定风量、吸附材料类型与装填量、穿孔板开孔率与耐温限值，主要指标见表5。外框可选用镀锌钢板、铝合金或不锈钢。

选型时需注意参数间的耦合关系。增加装填量可延长穿透时间，但结构阻力同步上升；提高开孔率可降低阻力，却可能削弱气流分布的均匀性；增大厚度有利于接触时间，但对风机压头要求更高。GB/T 14295-2008 对额定风量与初阻力试验条件有明确规定，参数应与该条件一致方可直接比较。

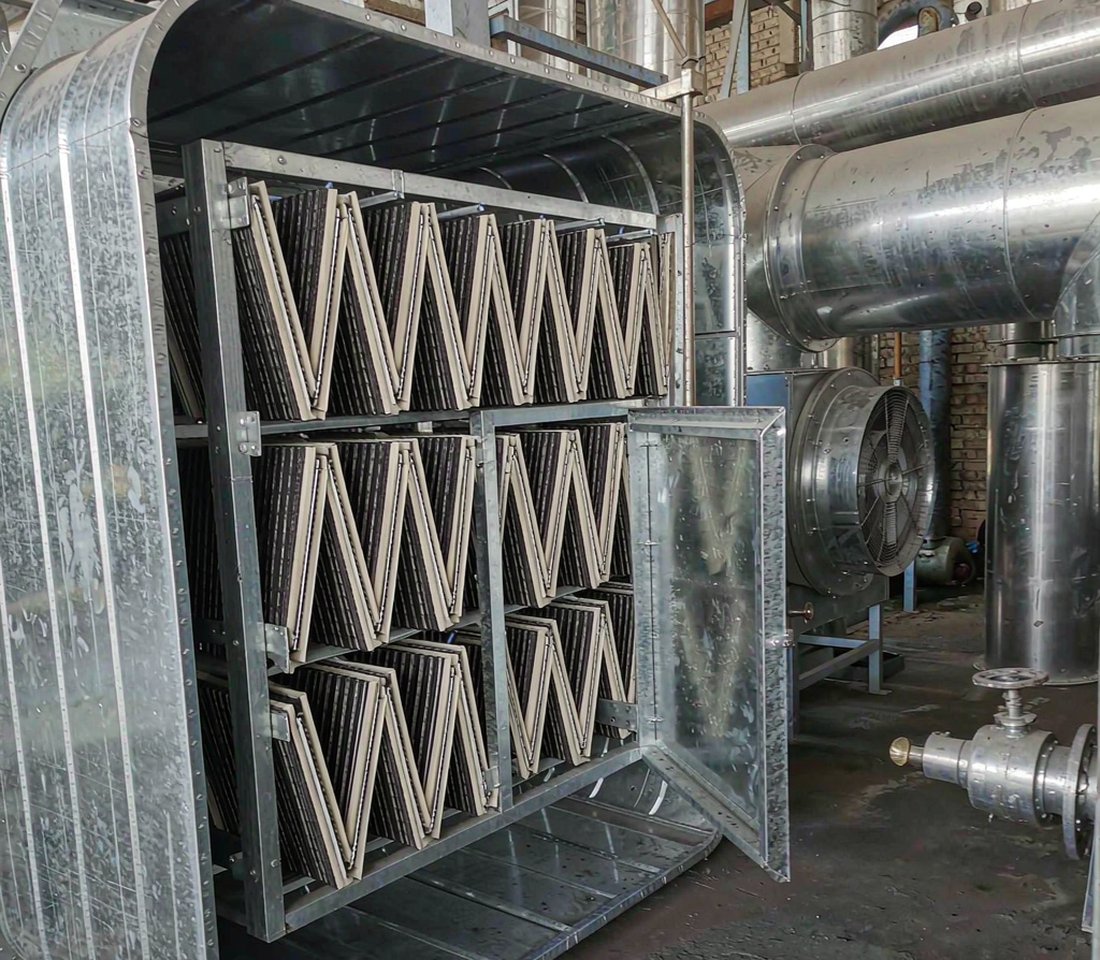

图2 VOCs废气净化系统中V型活性炭过滤器的安装布置

表5 常见规格与主要技术参数

项目	规格A	规格B	规格C	规格D
外框尺寸 (mm)	592×592×292	592×287×292	484×484×292	610×610×292
额定风量 (m³/h)	2000～3400	950～1700	1400～2300	2200～3600
吸附层展开面积 (m²)	1.6～2.6	0.8～1.3	1.1～1.8	1.7～2.8
吸附层厚度 (mm)	20	20	20	25
装填量 (kg)	9～12	4～6	6～8	10～13
初阻力 (Pa)	90	88	92	95
建议风量上限 (m³/h)	3400	1700	2300	3600

七、VOCs去除效率的实验室测试结果

实验室测试通常在风道式试验台上完成，以甲苯、二甲苯、乙酸乙酯与丙酮为代表性污染物，在入口浓度10～200 mg/m³、温度25 ℃、相对湿度50%条件下测定单程去除效率。结果表明，在装填充足、接触时间不低于0.1 s时，单程去除效率可稳定在85%～96%区间，具体数据见表6。采样管路宜保温伴热，避免高沸点组分冷凝损失。

不同组分的去除效率存在差异。分子动力学直径较小、沸点较低的组分更易被微孔捕捉，但穿透后也更易脱附；极性较强的酯类与酮类在低湿度条件下效率较高，湿度上升后因水分子竞争吸附位点而下降。Foo 与 Hameed 在 Chemical Engineering Journal 的综述中指出，多元VOCs共存时的吸附竞争是效率衰减的主要来源。

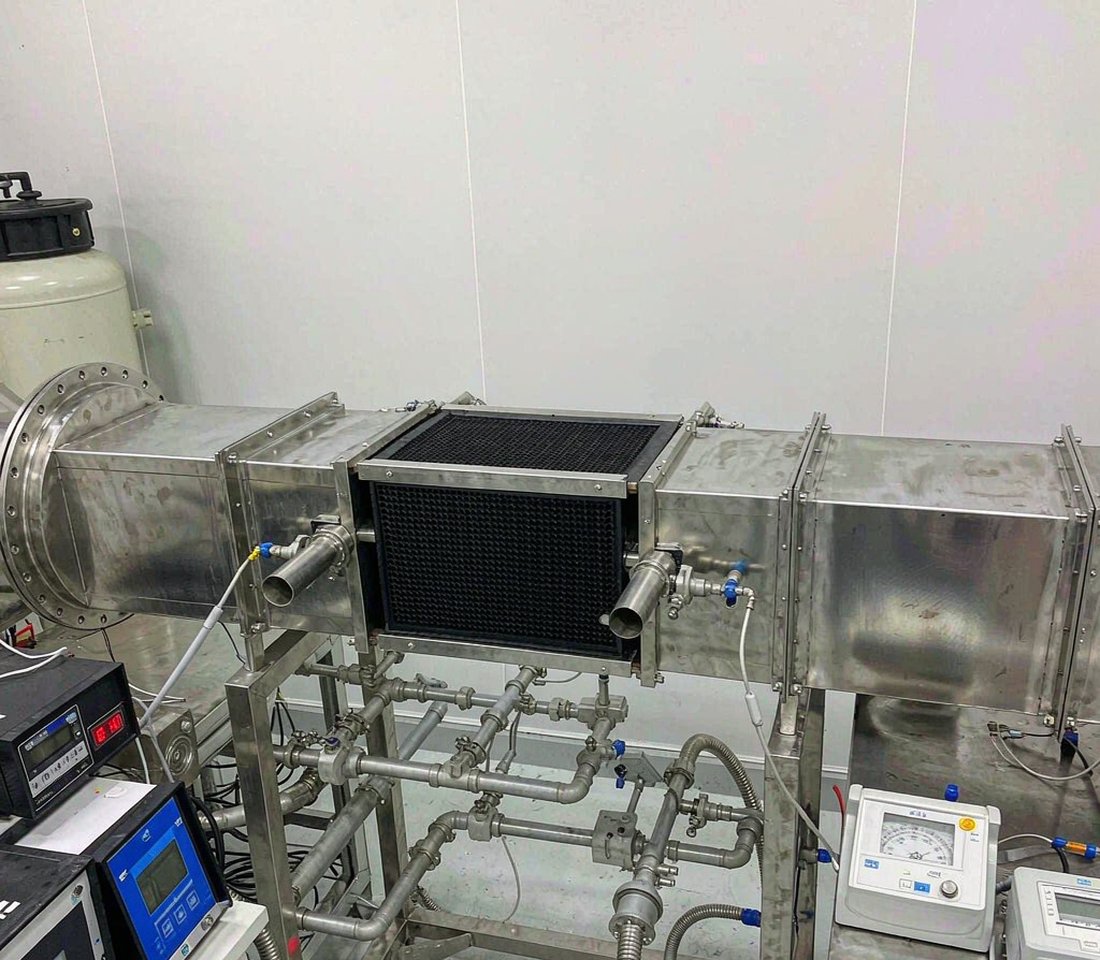

图3 吸附性能风道式测试台与穿透曲线测点布置

表6 不同VOCs组分的单程去除效率与穿透时间（入口浓度50 mg/m³，25 ℃，相对湿度50%）

污染物	分子动力学直径 (nm)	沸点 (℃)	单程去除效率 (%)	穿透时间 (h)	备注
甲苯	0.59	110.6	94～96	320～420	苯系物代表组分
二甲苯	0.68	138.4	92～95	340～450	沸点较高，吸附较牢固
苯	0.58	80.1	90～94	240～330	毒性较强，需严格监测
乙酸乙酯	0.52	77.1	88～92	210～290	极性较强，受湿度影响
正己烷	0.51	68.7	85～90	180～260	非极性烷烃，易脱附
丙酮	0.47	56.1	82～88	150～230	低沸点，穿透较快

八、穿透曲线与吸附容量分析

穿透曲线是评价吸附单元服役寿命的基础数据。以出口浓度达到入口浓度5%作为穿透点、10%作为失效点，曲线形态受传质区长度支配。V形结构因气流分布相对均匀，各通道负荷差异小，传质区推移连续，穿透曲线接近对称的S形，有利于按固定周期安排更换；若结构不当导致局部短路，曲线会出现拖尾。

吸附容量可通过穿透曲线对时间积分求得。椰壳基活性炭对甲苯的动态吸附容量多在120～220 mg/g之间，煤质柱状炭为80～150 mg/g，蜂窝炭因比表面积偏低为20～60 mg/g，对比见表7。工程设计中一般按实验室容量的60%～70%取值，以覆盖风量波动、湿度变化与老化衰减的影响。

表7 吸附容量与穿透特性（穿透点取出口浓度达入口5%）

材料	甲苯动态吸附容量 (mg/g)	设计取值 (mg/g)	传质区长度 (mm)	失效判定依据
椰壳颗粒活性炭	120～220	80～150	60～110	出口浓度达入口10%
煤质柱状活性炭	80～150	55～100	70～130	出口浓度达入口10%
活性炭纤维毡	90～170	60～115	40～80	压差升至初始值2倍
蜂窝活性炭	20～60	15～40	50～90	出口浓度达限值70%
浸渍颗粒活性炭	60～130	40～90	65～120	目标组分出现穿透

九、运行工况对去除性能的影响

温度升高削弱物理吸附，每升温10 ℃动态吸附容量下降约8%～15%；相对湿度超过60%后，水分子与VOCs竞争吸附位点，效率下降幅度可达10%～25%；入口浓度升高使穿透时间按比例缩短，但单位质量活性炭的累计吸附量往往提高。各项因素的影响幅度与对应措施见表8。

表8 运行工况对V型活性炭过滤器去除性能的影响

影响因素	变化范围	对吸附容量的影响	对去除效率的影响	工程对策
温度	每升高10 ℃	下降8%～15%	下降2%～5%	高温废气先降温
相对湿度	40%→80%	下降10%～20%	下降10%～25%	前置除湿或选用疏水性活性炭
入口浓度	20→200 mg/m³	累计容量略升	变化小于3%	按浓度核算穿透时间
迎面风速	1.0→2.5 m/s	基本不变	下降8%～14%	控制吸附层面风速
含尘浓度	0→5 mg/m³	有效容量下降15%～40%	下降5%～15%	设置初效与中效前置过滤
共存组分	单一→多元	下降10%～30%	下降5%～20%	提高装填量或分级吸附

颗粒物是容易被忽视的因素。漆雾、粉尘与纤维絮状物进入炭层后会堵塞孔道并覆盖吸附表面，形成不可逆衰减。工程中应设置前置过滤单元，通常采用初效与中效两级组合，使进入V型活性炭过滤器的空气含尘浓度控制在1 mg/m³以下，并按压差变化及时更换前置滤料。

十、结构优化方向与工程配置要点

结构优化的方向包括：通过数值模拟调整折角与单元数，使吸附层迎面风速偏差控制在±15%以内；在进风侧增设均流板或导流叶片，减弱边框附近的边缘通道效应；采用模块化框架，使单个吸附单元可独立拆卸。针对高湿工况，可在结构上增设冷凝疏水段，延缓水分子侵入。

工程配置需统筹风速、接触时间、前置过滤与更换通道。常见做法是并联多组吸附单元，以风阀实现分组切换，在不停机的情况下完成轮换更换。参考 ASHRAE 145.2-2011 的试验思路，可在装置上设置上下游采样口与压差测点，为运行状态判断提供数据支撑。许钟麟在《空气洁净技术原理》中强调，净化系统的实际性能取决于各功能段的匹配程度。

十一、运行维护与常见问题

运行维护的核心是压差与浓度双指标监测。初阻力超过设计值1.5倍时，应检查前置滤料与炭层表面状况；出口浓度连续两次检测接近排放限值的70%时，应安排更换滤料。更换需在停机并切断风源后进行，废活性炭按危险废物管理要求交由具备资质的单位处置。

常见问题包括：新装滤料初期出现轻微气味，多属残留溶剂挥发，通风数小时至一天后消失；局部效率偏低多因安装缝隙旁通所致，可用发泡胶条封堵；效率突然下降需排查上游工艺是否出现异常排放或前置过滤失效。日常记录应包含压差、风量、温湿度与出口浓度趋势。
