【概述】V型塑框过滤器以工程塑料外框与V形折转滤芯组合而成，在有限的安装断面内展开成倍的过滤面积，是中央空调与集中通风系统中效段的主力产品。随着大气颗粒物治理与室内空气质量要求趋严，它对PM2.5及更细颗粒物的捕集性能，已成为选型、验收与运行评价的核心指标。

PM2.5指空气动力学当量直径小于或等于2.5 μm的颗粒物，可长期悬浮并深入呼吸道；细颗粒物还涵盖0.1至1 μm的亚微米区间，恰是过滤效率曲线的低谷段。本文梳理V型塑框过滤器的捕集机理、分级方法、技术参数、实测性能与运行维护要点，为细颗粒物控制场景的选型与运行管理提供参考。

一、颗粒物粒径谱与过滤对象界定

空气中的颗粒物按粒径可划分为若干区间。PM10指当量直径小于或等于10 μm的颗粒，PM2.5为小于或等于2.5 μm，PM1为小于或等于1 μm。粒径越小，比表面积越大，越容易富集重金属与多环芳烃等组分，也越难被惯性机理有效捕集，因此对过滤材料与结构提出了更高要求。

细颗粒物的粒径分布随污染源而变。燃煤与机动车排放的颗粒多集中在0.05至0.5 μm，大气中二次生成的硫酸盐与硝酸盐颗粒集中在0.1至1 μm，而室内扬尘、纤维与皮屑多在2 μm以上。GB 3095-2012《环境空气质量标准》对PM2.5浓度限值作出规定，过滤器设计需兼顾这一宽粒径谱。

粒径区间	当量直径范围	主要来源	捕集难点
粗颗粒	2.5～10 μm	扬尘、纤维、花粉、皮屑	易沉降，惯性拦截有效
PM2.5	≤2.5 μm	燃烧排放、二次气溶胶	悬浮时间长，需中效以上过滤
PM1	≤1 μm	机动车排放、工业烟尘	扩散与拦截效率不足
亚微米颗粒	0.1～1 μm	二次生成、冷凝成核	处于效率低谷区间
超细颗粒	＜0.1 μm	燃烧成核、光化学反应	数量浓度高，依赖扩散捕集

表1 颗粒物粒径区间、来源与捕集难点

二、结构特征与捕集机理

V型塑框过滤器由塑框外框、V形滤芯组、分隔条、密封件与护网构成。外框以聚丙烯、ABS或聚苯乙烯射出成型，带加强筋与安装卡槽，尺寸公差一般控制在±1 mm以内。滤芯采用超细玻璃纤维或熔喷驻极材料，经打褶、分道与热熔胶固定后折转成V形，多组并排形成连续过滤断面。

空气过滤的颗粒捕集包含惯性碰撞、直接拦截、布朗扩散、静电吸引与重力沉降五种机理。粒径大于1 μm的颗粒以惯性与拦截为主，小于0.2 μm的颗粒以扩散为主，0.2至0.5 μm区间处于两种机理的过渡带，捕集效率相对偏低。Hinds在《Aerosol Technology》中指出，效率曲线在0.1至0.3 μm附近出现谷值。

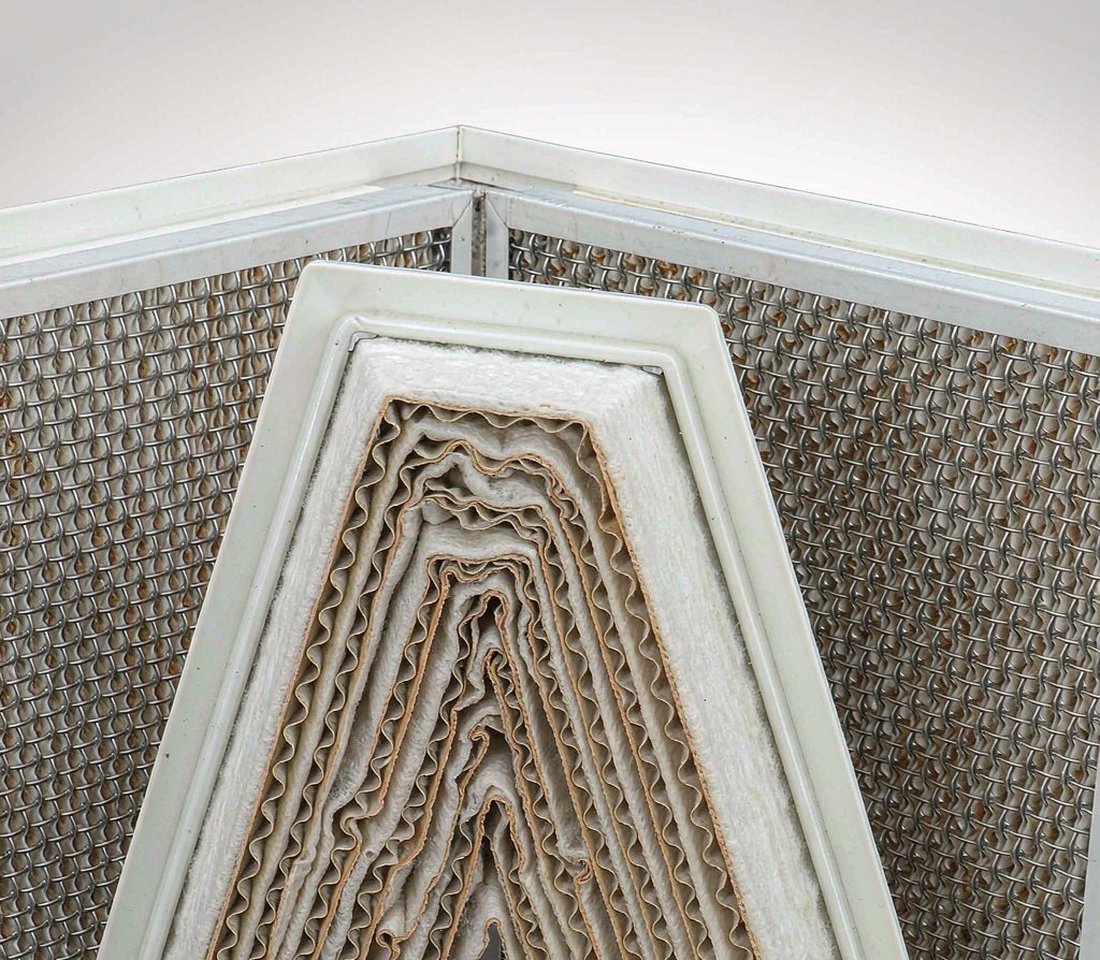

图1 V型塑框过滤器外观与V形折转滤芯结构

部件	常用材料	对细颗粒物捕集的作用	质量控制要点
外框	PP、ABS、聚苯乙烯	维持断面几何稳定，减少偏流	射出成型，公差±1 mm
滤芯滤材	超细玻璃纤维、熔喷驻极材料	承担主体拦截与静电吸附	打褶分道，V形角度一致
分隔条	热熔胶、塑料条、铝箔	保持褶间距，气流分布均匀	胶线连续，不断点不溢胶
密封件	聚氨酯发泡胶、硅胶条	阻断旁通，防止颗粒绕行	四边连续浇注，无气孔
护网	镀锌钢丝网、铝合金网	抑制滤材变形，维持褶形	网面平整，与滤材贴合

表2 结构组成与捕集性能关联

三、PM2.5质量效率的分级与测定方法

ISO 16890-1:2016以ePM1、ePM2.5、ePM10描述过滤器对相应粒径段颗粒的质量效率，并按效率区间划分组别，取代了EN 779按人工尘计重的分级思路。EN 779:2012仍以0.4 μm颗粒的计数效率划定F5至F9，欧洲工程实践中常与ISO体系并列使用，便于与既有设计资料衔接。

北美体系采用ASHRAE 52.2-2017，以KCl气溶胶分级测试，取各粒径段效率的算术平均并计入静电衰减，用MERV值反映0.3至10 μm区间的效率下限。国内产品应满足GB/T 14295-2008对效率、阻力与容尘量的规定。多体系并行时，应核对试验尘源、粒径分档与老化处理的差异，避免直接换算造成偏差。

分级体系	级别或指标	对细颗粒物的效率要求	依据标准
ISO 16890-1:2016	ePM2.5 65%	对PM2.5质量效率≥65%	ISO 16890-1:2016
ISO 16890-1:2016	ePM2.5 80%	对PM2.5质量效率≥80%	ISO 16890-1:2016
ISO 16890-1:2016	ePM1 50%	对PM1质量效率≥50%	ISO 16890-1:2016
EN 779:2012	F7～F9	对0.4 μm颗粒效率≥80%～95%	EN 779:2012
ASHRAE 52.2-2017	MERV 13～15	0.3～1 μm区间效率达标	ASHRAE 52.2-2017
GB/T 14295-2008	中效1～2级	计数效率达到相应级别要求	GB/T 14295-2008

表3 细颗粒物效率分级体系对照

四、主要技术参数与规格

V型塑框过滤器的参数体系围绕外形尺寸、额定风量、初阻力、过滤效率与容尘量展开。常见厚度分292 mm与150 mm两类，前者用于大风量机组，后者适配安装深度受限的改造项目。塑料外框密度约1.0至1.1 g/cm³，同规格整只重量约为铝合金外框产品的六成至八成。

额定风量通常按迎面风速2.0至2.5 m/s确定，初阻力控制在100至150 Pa，终阻力按初阻力的两倍取值。容尘量指标与滤材克重、褶层密度相关，中效级别产品一般在每平方米滤材300至600 g区间。选型还应核对耐温、耐湿与阻燃等级，普通塑框产品长期运行温度宜控制在60 ℃以内。

规格（宽×高×厚，mm）	V形组数	滤材面积（m²）	额定风量（m³/h）	初阻力（Pa）	ePM2.5（%）
592×592×292	4	5.5～6.8	3200～3600	110～140	65～85
592×490×292	4	4.6～5.6	2700～3000	110～140	65～85
592×287×292	2	2.8～3.4	1600～1800	105～135	60～80
490×490×292	4	3.8～4.6	2200～2500	110～140	65～85
610×610×292	4	5.8～7.1	3400～3800	115～145	70～90
592×592×150	3	3.2～4.0	2400～2700	120～150	60～80

表4 常见规格与技术参数参考值

五、迎面风速对捕集效率与阻力的影响

迎面风速决定通过滤材的实际风速，进而影响捕集效率与阻力。V形结构把迎风面积成倍展开为滤材面积，592×592×292规格的展开倍数约16至19倍，通过滤材的风速约为迎面风速的十六分之一至十九分之一。风速下降使颗粒停留时间延长，扩散与拦截的捕集概率随之上升。

风速提升时阻力近似按平方关系增长，而效率的变化并不对称。细颗粒物在低速段的效率随风速下降而提高，但风速过低会使单位面积风量不足、过滤器数量增加。工程上宜把迎面风速控制在2.0至2.5 m/s，兼顾效率、阻力与投资。GB 50189-2015《公共建筑节能设计标准》对通风系统能耗提出约束，中效段阻力每增加50 Pa，风机全压需同步提高。

迎面风速（m/s）	通过滤材风速（m/s）	ePM2.5效率（%）	初阻力（Pa）	相对能耗指数
1.5	0.09	82	90	0.72
2.0	0.12	78	115	1.00
2.5	0.15	74	150	1.34
3.0	0.18	69	205	1.82
3.5	0.21	63	270	2.41

表5 迎面风速与PM2.5捕集效率、阻力的关系

六、滤材特性与静电效应对细颗粒物的作用

塑框滤材多采用超细玻璃纤维，纤维直径约0.5至3 μm，通过纤维直径与填充密度的配合调节效率与阻力。纤维越细，单位体积内的纤维表面积越大，对亚微米颗粒的扩散与拦截捕集越有利；但纤维过细会压缩通道、抬高阻力，需要在效率与能耗之间取得平衡。

熔喷驻极材料依靠静电吸引提升对细颗粒物的捕集能力，可在不显著增加阻力的前提下提高效率。其局限在于电荷会随运行时间衰减，尤其在高温高湿与有机溶剂环境中衰减更快。W. Whyte在《Cleanroom Technology》中提示，评估驻极滤材时应以老化后的效率为准，而非初始效率，否则实际运行效果会低于设计预期。

七、容尘过程中的效率变化与老化效应

容尘过程中过滤器的效率并非恒定。运行初期，颗粒在纤维表面沉积形成尘饼，滤材孔隙逐步收窄，扩散与拦截效率略有上升；当尘饼过厚时，局部风速升高会造成已沉积颗粒的再飞散，效率转而下降，阻力则持续上升。这一效率先升后降的过程在细颗粒物工况下更为明显。

更换判据应以阻力为准。当运行阻力达到建议终阻力，或送风量下降到设计值的百分之八十五以下时即应更换。蔡杰在《空气过滤器原理与应用》中指出，按阻力更换比按固定时间更换可节省滤材用量约一成至两成半。过晚更换不仅抬高风机能耗，还可能因滤材破损造成未过滤空气旁通。

运行阶段	积尘负荷	ePM2.5效率趋势	阻力趋势	运行建议
初始阶段	＜20%容尘量	缓慢上升	平缓上升	记录初阻力基准值
稳定阶段	20%～60%	趋于平稳	匀速上升	按月记录压差
负荷阶段	60%～85%	开始回落	上升加快	准备备件，安排更换
超期阶段	＞85%容尘量	明显下降	接近终阻力	立即更换并检查密封

表6 容尘过程中效率与阻力的变化

八、不同工况下的捕集性能实测

性能验证依据标准试验台完成。GB/T 14295-2008规定了效率、阻力与容尘量的试验方法，试验台通过对过滤器上下游气溶胶浓度的同步采样计算效率；ASHRAE 52.2-2017要求以KCl气溶胶分级测试；ISO 16890-1:2016进一步引入粒径分布加权与老化处理，使结果更贴近实际工况。现场实测显示，安装质量对PM2.5去除效果的影响常大于过滤器本身的级别差异。

在含尘浓度0.5 mg/m³的常规空调工况下，中效级别产品实测ePM2.5效率多在六成五至八成五之间；含尘浓度升到2 mg/m³以上时，尘饼形成加快，效率在运行后期回落更明显。医院、电子洁净厂房等场景要求末端细颗粒物浓度长期稳定，宜采用初效加中效加高效的梯级配置，把细颗粒物负荷分散到各级承担。

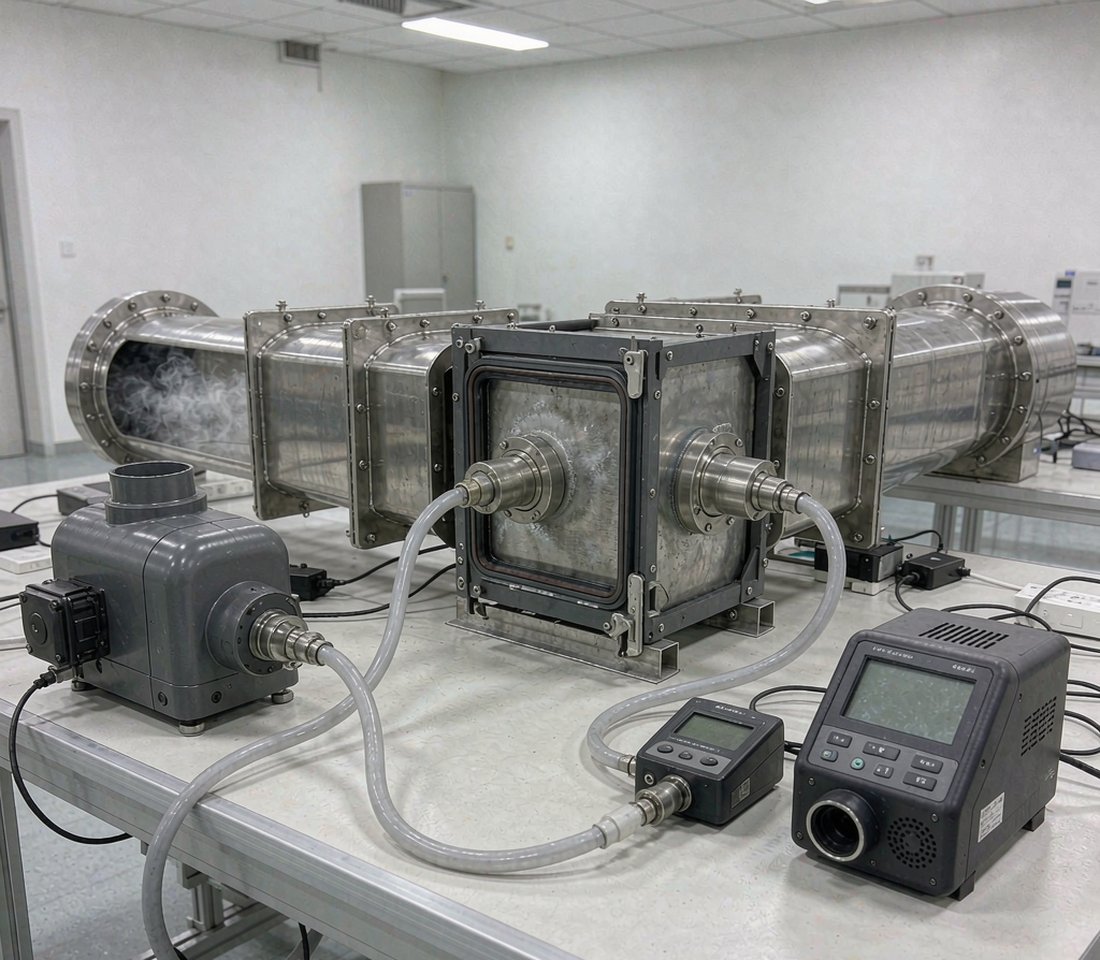

图2 过滤器性能试验台：细颗粒物效率与阻力测试

应用场合	入口PM2.5浓度（μg/m³）	配置方式	实测ePM2.5效率（%）	出口浓度（μg/m³）
商业办公空调	75～115	初效G4＋中效V型塑框	72～82	15～30
医院洁净手术部	60～90	初效＋中效F8＋末端高效	86～93	6～12
电子洁净厂房	50～80	初效＋中效F9＋高效H13	88～95	4～9
轨道交通车站	110～160	初效＋中效V型塑框高容尘型	68～78	25～45
数据中心机房	70～100	初效＋中效V型塑框低阻型	70～80	16～28

表7 不同场合的PM2.5捕集性能实测参考

九、安装密封与旁通对细颗粒物控制的影响

安装质量对细颗粒物控制的影响常被低估。过滤器与框架之间若存在缝隙，含尘空气会绕过滤材直接进入下游，实测效率可能比额定值低十至三十个百分点。由于PM2.5穿透能力强，微小旁通造成的浓度上升比粗颗粒更显著。规范做法是在安装导轨与滤框之间加装闭孔海绵或氯丁橡胶密封条。

压紧机构应使滤框与框架均匀受力，避免单侧过压造成塑框变形。日常维护以压差监测为主，建议在过滤器前后加装压差计或压差变送器，并接入楼宇自控系统记录趋势。拆装时按标示气流方向安装，更换后记录压差初值，作为后续判断更换时机的基准。

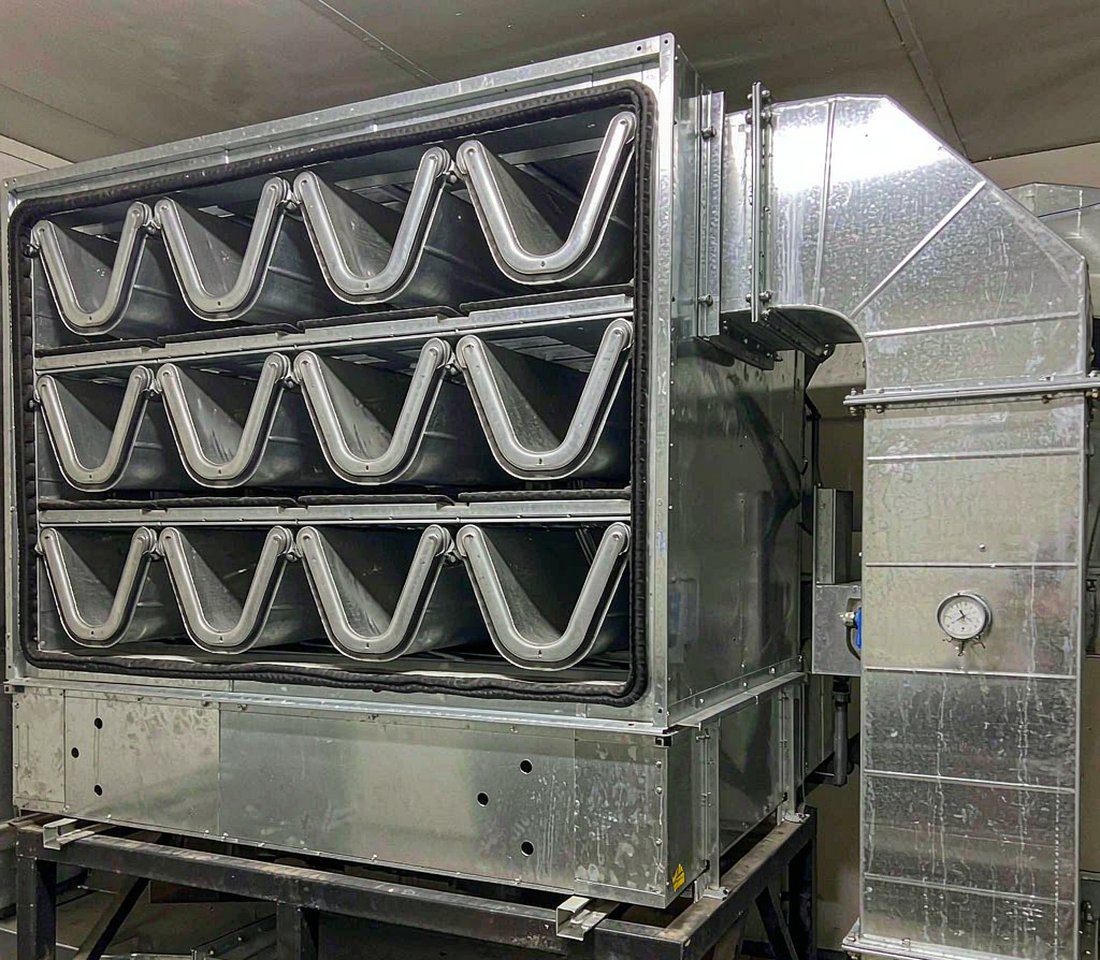

图3 机组中效段内的V型塑框过滤器安装组

十、与其它型式过滤器捕集PM2.5的对比

与袋式过滤器相比，V型塑框过滤器在同等安装断面下的滤材面积略小，但结构紧凑、外形平整，不需为袋体留出鼓胀空间，常用于安装深度受限的机组。与有隔板高效过滤器相比，塑框V型产品效率等级偏低、阻力较小，更适合作为梯级配置的中间环节。与平板式中效过滤器相比，其展开面积大、通过风速低，对细颗粒物的捕集更有优势。

从全生命周期看，塑料外框不可清洗、不可焚烧回用，废弃后需按一般工业固废处理；铝合金与镀锌钢外框可回收，但重量与初投资较高。因此选型应综合安装条件、更换频率与固废处理成本，而非单一比较单价。

型式	常用效率级别	对PM2.5捕集能力	结构阻力	安装深度	适用场合
V型塑框过滤器	F7～F9	较强	中低	小	机组中效段、改造项目
袋式中效过滤器	F5～F9	较强	中低	大	大风量机组、含尘较高
板式中效过滤器	F5～F7	一般	中	小	预过滤段、粗过滤
无隔板高效过滤器	H10～H14	强	中高	小	洁净室末端送风
有隔板高效过滤器	H10～H14	强	高	中	高洁净度送风末端

表8 各类过滤器对PM2.5的捕集能力对比

十一、运行维护与性能保持策略

维护的首要任务是保持密封与压差监测的连续性。建议在过滤器前后设置压差测点，按运行时长与含尘浓度确定巡检频率；前置初效过滤器应加密更换，避免其失效后细颗粒物集中冲击中效段，加速V型塑框过滤器的阻力上升。塑框产品应避免水洗与高压气吹，玻璃纤维滤材一旦受潮，干燥后易出现褶皱塌陷。

性能保持还依赖合理的梯级配置与选型余量。许钟麟在《空气洁净技术原理》中提出，过滤器的组合配置应按室内允许含尘浓度反推各级效率，再由各级效率确定型式与数量，这一方法对PM2.5控制场景同样适用。近年来《Filtration + Separation》与《Indoor Air》多次报道纳米纤维滤材、驻极材料静电稳定性与可再生设计的研究进展，为细颗粒物捕集性能的进一步提升提供了技术路径。
