【概述】锂电池生产车间对洁净度、含湿量、金属异物与静电安全同时提出要求。电极涂布、辊压、分切等工序持续散发活性物质微粉与金属箔屑，颗粒随回风进入组合式空调机组后，在过滤段表面与管道内壁沉积，形成兼具导电性与可燃性的粉尘层。化纤袋式中效过滤器展开面积大、容尘量高、阻力增长平缓，被广泛布置在机组中间过滤段承担主过滤任务。

其能否胜任并不只取决于过滤效率。滤材抗静电能力是否稳定、框架接地通路是否完整、袋体能否承受积尘后的压差、更换时是否产生粉尘再悬浮，都决定过滤段是安全屏障还是风险点。本文围绕防燃防爆适配性这一主线，梳理污染特征、材料体系、技术判据、参数选型与运行维护，为设计、采购与运维提供可核对的依据。

一、锂电池生产车间的空气污染特征与工艺分区

锂电车间通常划分为极片制造区、电芯装配区、化成与分容区、模组与电池包组装区。极片制造区的涂布工序散发NMP蒸气，辊压与分切工序产生活性物质微粉与铝箔、铜箔切屑。装配区的控制重点转为微米级金属异物，一粒数十微米的金属屑落入电芯即可能刺穿隔膜。

与常规洁净厂房相比，此处污染负荷有两个特殊之处。其一，颗粒物中导电组分占比偏高，沉积在电气触点或电芯表面会构成短路隐患；其二，粉尘与溶剂蒸气共存，过滤段既要捕集颗粒，又要缓冲气相负荷。GB 51377-2019对锂电工厂的工艺分区与空气处理作出规定，GB 50073-2013提供洁净度分级方法。

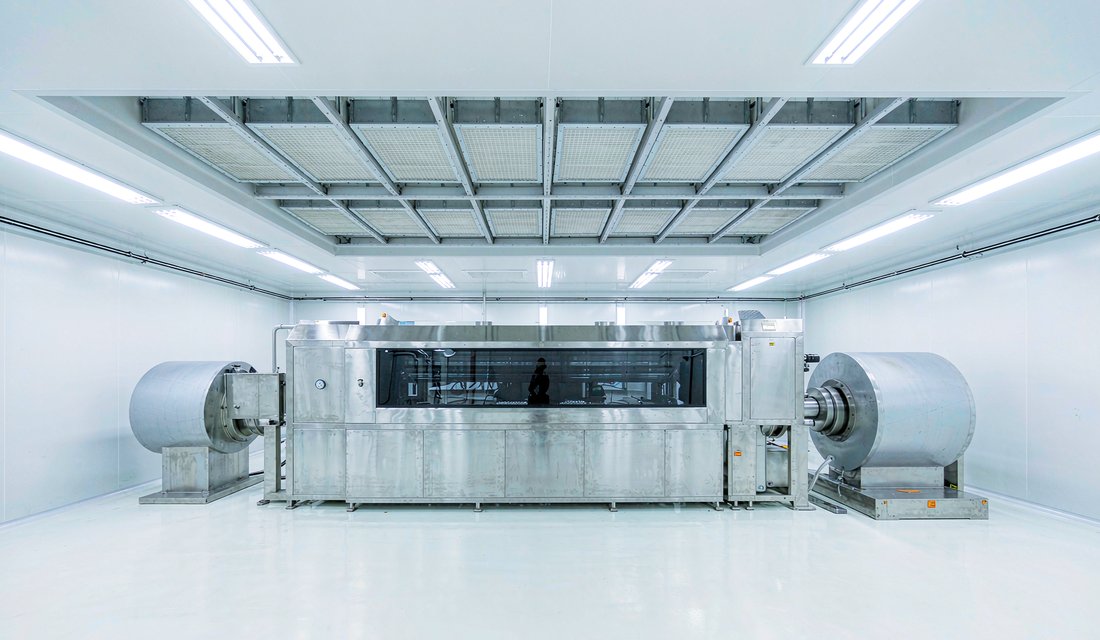

图1 锂电极片车间的吊顶送风与过滤段

工艺分区	主要污染物	粒径范围	洁净度参考	过滤段关注点
极片涂布区	NMP蒸气、活性物质微粉	0.3～10 μm	ISO 8级	颗粒捕集兼气相缓冲
辊压与分切区	活性物质粉尘、金属箔屑	1～50 μm	ISO 8级	容尘量、抗静电
电芯装配区	金属异物、纤维	5～100 μm	ISO 7～8级	效率等级、密封性
注液与化成区	电解液蒸气、酸性气体	气态为主	ISO 8级	耐腐蚀、气相处理
模组与电池包区	一般性粉尘	1～20 μm	ISO 8级	常规中效配置

表1 工艺分区与污染物特征

二、化纤袋式中效过滤器的结构构成与材料体系

该类过滤器以镀锌钢板、铝合金或不锈钢为外框，内部由无纺布滤料缝制为若干袋状滤袋，袋间以分隔条与支撑网维持形状，袋口用导电卡条固定。化纤滤料多为聚酯、聚丙烯或其混纺，经针刺、熔喷或复合工艺成网，纤维直径多在10至30 μm，纤维间形成曲折通道，靠惯性碰撞、拦截与扩散捕集颗粒。

与板式结构相比，袋式的优势在于展开面积：同等迎风断面下可达迎风面积的4至8倍，面风速下降，阻力增长平缓，容尘量提高。蔡杰在《空气过滤器原理与应用》中指出，袋式结构的性能依赖袋形规整与气流分配均匀，袋体塌陷或袋间短路会使有效面积缩水。高聚物纤维的体积电阻率通常在10¹⁴至10¹⁶ Ω·cm量级，本身易积聚静电荷，这正是锂电场景需专门处理的环节。

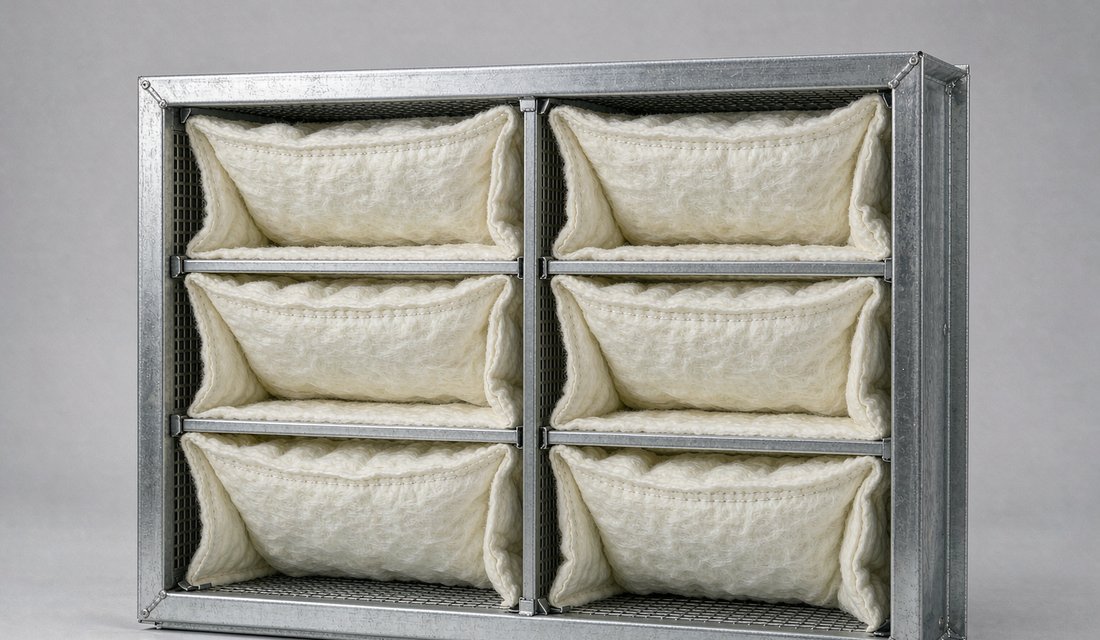

图2 外框、滤袋与袋间支撑结构

结构部件	常用材料	关键参数	锂电场景要求
外框	镀锌钢板、铝合金、不锈钢	厚度20～25 mm，板厚0.8～1.2 mm	切口无涂层隔离，导电连续
滤料	聚酯、聚丙烯、混纺无纺布	克重80～150 g/m²	本体导电纤维、阻燃处理
滤袋	与滤料同材，缝合或热熔	袋数3～8个，袋长300～900 mm	缝线导电、袋口不脱开
支撑网	镀锌钢丝、不锈钢丝	丝径1.5～2.5 mm	与框架导通
密封条	聚氨酯海绵、氯丁橡胶	压缩量30%～50%	不燃或难燃、弹性持久

表2 部件构成与材料参数

三、防燃防爆适配性的技术判据框架

适配性可解构为三项判据：不成为点火源、不形成可燃物累积、不因结构失效导致滤袋脱落或框架变形。前两项分别对应静电控制与容尘管理，第三项对应结构强度与安装可靠性。三者缺一，过滤段即在长期运行中由净化设备转为风险源。

标准依据方面，GB 15577-2018对粉尘爆炸危险场所的通风、除尘与积尘清扫提出要求，GB 12158-2006规定防静电接地系统的电阻限值，GB 50058-2014界定爆炸危险环境的电力装置设计，GB/T 15605给出粉尘爆炸泄压的设计方法。国外方面，NFPA 652与NFPA 654从可燃颗粒物角度提供工程判据，IEC 61340-4-1对特定应用的静电防护作出规定。

判据	技术指标	检测方法	标准依据
不成为点火源	滤材表面电阻≤109 Ω	平行电极法，恒温恒湿预处理	GB 12158-2006、IEC 61340-4-1
不成为点火源	静电压半衰期≤2 s	静电衰减测试仪	GB/T 14295-2008附录
不形成可燃物累积	容尘量按终阻力限定	标准风道加载试验	GB/T 6165-2008、ASHRAE 52.2
不形成可燃物累积	管道积尘厚度≤1 mm	定期目视与称重	GB 15577-2018
结构不失效	耐压差≥600 Pa无变形	压差加载与形变观测	GB/T 14295-2008
结构不失效	滤袋与框架拉脱力≥30 N	拉力试验	企业标准或合同约定

表3 判据、指标与标准依据

四、滤材抗静电改性原理与表面电阻控制

抗静电处理存在两条技术路径。一是在纺丝阶段掺入导电炭黑、金属氧化物或导电高分子，使纤维内部形成连续导电网络，电荷沿纤维迁移并汇入接地框架；二是在滤料表面浸渍或涂布吸湿型抗静电剂，依靠吸附水分形成离子导电层，把表面电阻降到泄放阈值以下。

工程验收以表面电阻与静电衰减时间作为双指标，常见要求为表面电阻不超过10⁹ Ω，静电压半衰期不超过2 s。第二条路径对工况敏感：吸湿型处理在相对湿度50%以上时稳定，在低于30%的干燥间内几乎失效。锂电极片车间常按露点-40 ℃控制，空气干燥，应选用本体导电纤维方案而非表面涂层方案。

抗静电方案	表面电阻量级	湿度依赖性	耐久性	适用工况
导电炭黑掺入纤维	106～108 Ω	弱	与滤袋同寿命	干燥间、低湿车间
金属氧化物复合纤维	107～109 Ω	弱	较好	一般洁净车间
导电高分子涂层	108～109 Ω	较弱	受摩擦影响	中等湿度场合
吸湿型抗静电剂	109～1011 Ω	强	随清洗衰减	湿度50%以上场合
未处理聚酯滤料	1014～1016 Ω	—	—	不适用防爆场所

表4 抗静电方案性能与适用性对比

五、袋体、框架与接地等电位联结设计

静电的消解依赖完整接地通路。滤袋与框架之间、框架与机组箱体之间、箱体与接地干线之间应形成连续金属连接，逐级把接触电阻控制在限值以内。任一环节断开，前端的抗静电滤材就失去电荷出口，表面电荷仍会累积到放电水平。

具体做法包括：外框选用导电性良好的镀锌钢板，冲剪切口不做绝缘涂层封闭；袋口与框架用导电卡条压接，不单纯依靠摩擦贴合；过滤段设专用接地端子，接地干线截面不小于6 mm²；各段之间做等电位跨接，防止电位差引发爬电。检修门等可开启部件用编织软铜带跨接，电阻不大于0.1 Ω。

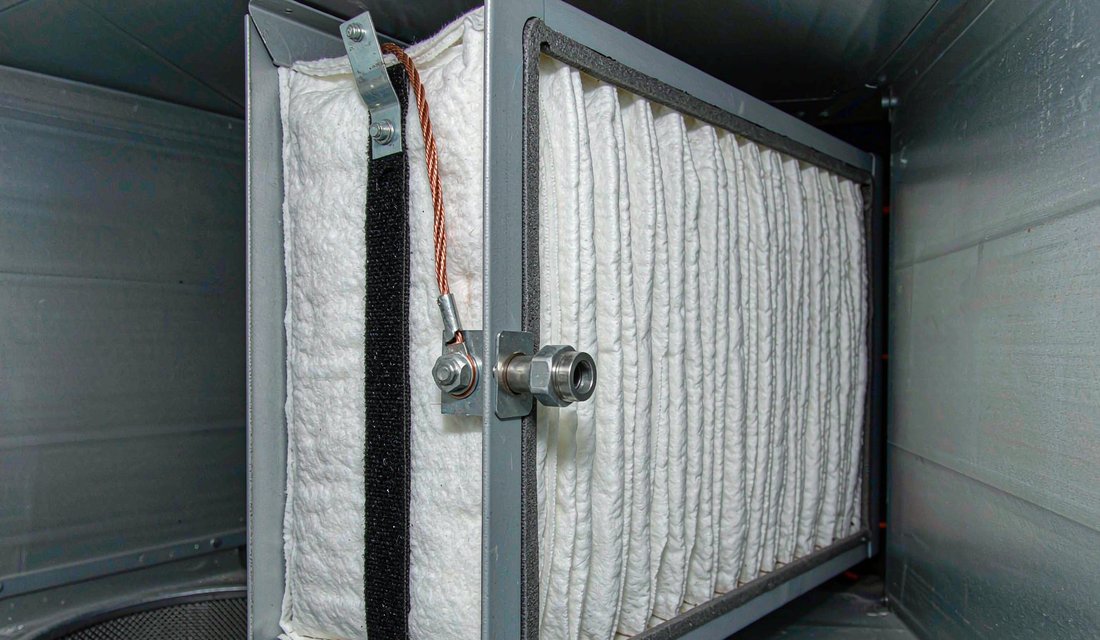

图3 框架接地跨接与压差取压布置

联结部位	联结方式	电阻限值	检查周期
滤袋与内框	导电卡条压接	≤10 Ω	每次更换滤袋
内框与外框	螺栓连接，去漆搭接	≤4 Ω	每季度
外框与机组箱体	导轨压紧加跨接带	≤4 Ω	每季度
箱体与接地干线	专用端子，铜芯线≥6 mm²	≤4 Ω	每半年
检修门与箱体	编织软铜带跨接	≤0.1 Ω	每季度
接地系统整体	接地电阻测试	≤100 Ω（共用接地按设计）	每年

表5 接地与等电位联结控制要求

六、过滤等级与车间洁净度分区的匹配

中效段在三级配置中承担主过滤器角色，拦截初效段逃逸的1至10 μm颗粒，为末端高效段提供保护。ISO 16890-1:2016以PM1、PM2.5、PM10捕集效率重新定义分级，EN 779:2012的F7至F9与ASHRAE 52.2-2017的MERV 13至15提供对照。三套体系分级基础不同，交叉引用需说明测试气溶胶与判据差异。

锂电干燥间与装配区通常按ISO 8级控制，中效段宜选F8等级或ePM1捕集效率70%以上的产品；对金属异物敏感的电芯装配区，可在中效段后增设F9级过滤作为保安段。效率还需与末端高效段匹配，中效偏低会使高效段提前饱和，中效过高则带来多余阻力与能耗。

分级体系	等级	对应效率指标	锂电车间适用位置
EN 779:2012	F7	0.4 μm人工尘计重效率≥80%	一般通风段
EN 779:2012	F8	0.4 μm人工尘计重效率≥90%	干燥间主过滤段
EN 779:2012	F9	0.4 μm人工尘计重效率≥95%	电芯装配保安段
ISO 16890-1:2016	ePM1 70%	0.3～1 μm捕集效率≥70%	干燥间主过滤段
ISO 16890-1:2016	ePM2.5 90%	0.3～2.5 μm捕集效率≥90%	回风过滤段
ASHRAE 52.2-2017	MERV 13～15	0.3～1 μm计数效率E1≥50%	北美体系项目对照

表6 效率等级与车间部位对应关系

七、阻力特性、风量匹配与能耗核算

袋式过滤器的阻力由滤材阻力、结构阻力与积尘阻力三部分叠加。初阻力通常在80至160 Pa，终阻力按初阻力的2倍或300至400 Pa控制。面风速提高会带来阻力近似平方级增长，风量匹配的实质是面风速的确定。

选型时按额定风量对应的面风速控制在0.8至1.5 m/s，滤袋数量由风量除以单袋通过风量确定，袋长受机组段长限制。风机能耗与系统阻力成正比，全年电耗可按风量、平均阻力、运行小时与风机效率估算。以10万m³/h、全年6000 h计，平均阻力每降低50 Pa，年耗电约减少1.0万kW·h。

规格（宽×高×袋长）	袋数	额定风量	初阻力	终阻力	滤料面积
592×592×600 mm	6	3400 m³/h	90 Pa	350 Pa	约9.6 m²
592×592×900 mm	6	4200 m³/h	95 Pa	360 Pa	约13.4 m²
592×287×600 mm	3	1700 m³/h	90 Pa	350 Pa	约4.8 m²
287×592×600 mm	3	1700 m³/h	92 Pa	350 Pa	约4.7 m²
610×610×600 mm	8	3800 m³/h	88 Pa	340 Pa	约11.2 m²

表7 常见规格的风量、阻力与滤料面积

项目	单位	方案A（F7）	方案B（F8）	方案C（F8抗静电）
额定风量	m³/h	100000	100000	100000
初阻力	Pa	85	105	110
平均运行阻力	Pa	180	205	215
年运行小时	h	6000	6000	6000
风机效率	—	0.70	0.70	0.70
年过滤段耗电	kW·h	约4.3万	约4.9万	约5.1万
更换周期	月	6～8	5～7	5～7

表8 三种方案阻力与年耗电核算

八、容尘量、压差监测与更换周期管理

容尘量指阻力升至终阻力时单位面积容纳的粉尘质量，化纤袋式中效过滤器通常落在300至600 g/m²。锂电车间的活性物质微粉松装密度偏低，粉尘层疏松多孔，阻力上升相对缓慢，但疏松粉尘层的氧化活性与可燃性同时提高，因此不宜仅凭阻力判断更换时机。

建议采用阻力与运行时间双判据：阻力达到终阻力上限，或连续运行达6至8个月，任一成立即更换。过滤段前后设压差变送器并接入楼控，超限报警；压差异常下降同样需报警，后者多意味着滤袋破损或袋口脱开。压差记录可作为粉尘防爆管理的积尘监测证据。

监测参数	仪表类型	报警设定	记录频次	处置措施
过滤段压差	微压差变送器	终阻力上限、下限50%	连续，每班记录	超限更换，异常下降查破损
机组送风量	风量传感器	偏离设计值±15%	连续	核对风机与阻力状态
下游洁净度	尘埃粒子计数器	超ISO 8级限值	每季度	排查滤袋与密封
滤材表面电阻	高阻计	＞109 Ω	每半年抽测	抽样送检或整批更换
管道积尘	目视加擦拭称重	厚度＞1 mm	每月	清扫并排查泄漏点
接地电阻	接地电阻测试仪	＞4 Ω（部位联结）	每季度	重新压接或补跨接

表9 监测参数、报警设定与处置

九、三级过滤配置中的协同定位

锂电车间空调机组多采用G4初效加F8中效加H13高效的三级配置。初效段拦截大颗粒与纤维，中效段承担主要容尘负荷并保护末端，高效段保证送风洁净度。三级之间的效率梯度宜按一个数量级递进，梯度不足会使下游段提前堵塞，梯度过大则使上游段失去保护意义。

在含溶剂蒸气的工序段，中效段后方可串联活性炭或化学过滤模块，用于削减NMP等气相组分。此时需评估滤材对溶剂的吸附与脱附行为，避免高浓度溶剂在滤段内积聚形成可燃混合物。活性炭模块与中效段之间应保持足够间距，并设独立压差与温度监测点。

级别	过滤器类型	效率等级	主要功能	更换周期
初级	板式或折叠式初效	G4	拦截大颗粒与纤维	1～3个月
中级	化纤袋式中效	F8、ePM1 70%	主过滤，保护末端	5～8个月
保安级	化纤袋式中效（选配）	F9	金属异物敏感区加保	6～8个月
末级	高效或超高效	H13	保证送风洁净度	24～36个月
气相段	活性炭或化学过滤	按气相指标	削减溶剂蒸气	按吸附穿透判定

表10 三级配置的等级与周期

十、安装运行维护的安全要点与失效判别

安装环节需保证框架与导轨贴合、密封条压缩量均匀、滤袋开口方向与气流方向一致，袋底不得贴附下游支撑网。检修前执行停机、断电、验电、放电与接地确认，更换滤袋时使用防静电工具，避免拍打滤袋造成粉尘再悬浮，废袋装入导电容器即时清运。

运行中的失效多集中在五类部位：滤袋破损、袋口脱开、框架受压变形、抗静电层磨蚀、密封条老化。判别可结合压差异常下降、下游洁净度超标、停机目视检查与表面电阻抽测。凡发现滤袋破损，需同时检查下游管道积尘，因为破损后粉尘会直接进入高效段与送风末端。

失效模式	典型征兆	成因	处置
滤袋破损	压差骤降、下游粒子数上升	支撑网毛刺、安装刮蹭	更换并清扫下游管道
袋口脱开	局部短路、效率下降	卡条松动、压接不到位	重新压接，核查卡条
框架变形	密封不严、旁通	超终阻力运行、搬运挤压	更换框架，核查压差报警
抗静电层磨蚀	表面电阻升高	反复清洗、气流冲刷	抽测后整批更换
密封条老化	框边漏风、能耗上升	高温、溶剂侵蚀	更换密封条
袋体塌陷	有效面积减小、阻力上升快	风量超额定、袋长失配	调整风量或改选袋长

表11 失效模式、征兆与处置

十一、技术经济性比较与选型决策

从初投资看，袋式结构单价高于同尺寸板式产品，但滤料面积大、更换频次低、阻力增长平缓，全生命周期成本往往更低。计入电耗、更换人工、停机损失与废弃处置费用后，袋式的经济性优势随系统风量增大而扩大，这一结论与Filtration + Separation期刊多篇运行成本分析的结果一致。

选型决策可按四步推进：依据洁净度与防爆区域划分确定效率等级与抗静电要求；核算风量与安装空间，确定袋数与袋长；核对表面电阻、阻燃等级与耐溶剂性能；约定压差监测方式与更换判据并写入验收条款。条件明确后，参数表可直接用于招标文件与技术协议。

成本项	板式中效	化纤袋式中效	说明
单件价格	基准1.0	1.5～2.2倍	按同等迎风面积计
年更换次数	3～4次	1.5～2次	按容尘量折算
年耗电（过滤段）	偏高	偏低15%～30%	阻力增长平缓
更换人工	较多	较少	与更换频次同步
停机影响	较频繁	较少	影响产线连续性
五年全周期成本	基准1.0	0.78～0.90	含电耗与人工
