V型塑框过滤器用于半导体制造洁净厂房的超低金属离子析出特性研究

半导体制造对空气环境的要求，早已从颗粒物计数延伸到分子级污染控制。晶圆表面残留的钠、钾、铁、铜等金属离子会引发栅氧化层击穿、漏电流上升与器件参数漂移，因而送风链路上每一件与气流接触的材料，都需要评估其析出行为。

V型塑框过滤器以全塑料注塑边框、无金属分隔件与大展开滤材面积的结构特点，在这一环节获得关注。本文围绕其材料构成、析出机理、测试方法与工程控制措施展开讨论，结合 GB 50073-2013、GB 50472-2008、GB/T 25915.8 与 ISO 14644-8 的规定，给出一套可落地的选型与验收思路。

一、金属离子污染的来源与危害

器件特征尺寸持续收窄，栅氧化层厚度已进入纳米量级，对金属污染的容忍度随之压缩。行业通行的晶圆表面金属污染控制目标约在每平方厘米十的十次方个原子量级，其中钠、钾这类可动离子对阈值电压的干扰尤为直接。

送风系统中的金属离子来源可分为三类：室外大气带入的土壤与工业排放气溶胶、风管内壁与末端设备积尘的再悬浮、过滤器自身材料的缓慢释放。前两类依靠前置过滤与定期清扫即可压制，第三类取决于材料本底，属于设计阶段就应锁定的指标。

污染类别	代表物质	主要来源	控制参考值
酸性气体	氟化氢、二氧化硫、氮氧化物	室外大气、光刻工序	≤1 μg/m³
碱性气体	氨、胺类	混凝土释放、人员、光刻胶	≤1 μg/m³
可凝结有机物	硅氧烷、增塑剂	密封胶、滤材胶粘剂	≤10 μg/m³
掺杂性气体	硼、磷、砷	离子注入、扩散工序	≤0.1 μg/m³
金属离子	钠、钾、铁、铜	滤材、风管、围护结构	表面 ≤1×1010 atoms/cm²

表1 半导体洁净厂房空气分子污染物分级与控制目标

二、结构特征与材料构成

该类过滤器由一次注塑成型的塑料外框、若干组折叠滤材与内部 V 形分隔件组成，常见为三 V 或四 V 布置。外框材料多为 ABS 或改性 PP，分隔件采用热熔胶条或塑料插件，整机不含镀锌钢板与铝箔隔板，从源头削减了金属件的腐蚀与离子释放。

滤材通常为超细玻璃纤维纸，以丙烯酸类胶粘剂增强，表面复合一层合成纤维保护层。玻璃纤维自身含有氧化钠、氧化钾、氧化铝与氧化硼，胶粘剂中的引发剂、乳化剂与酸碱调节剂也可能带入金属杂质，二者共同构成析出的物质基础。

项目	典型参数	项目	典型参数
结构型式	三 V 或四 V 折叠，无隔板	初阻力	90～160 Pa
外框材质	ABS 或改性 PP 注塑	终阻力	350～450 Pa
滤材	超细玻璃纤维纸加合成纤维层	滤材展开面积	8.5～21 m²
效率等级	F7 至 F9，可选 H13	使用温度	≤70 ℃
额定风量	1700～3400 m³/h	耐受相对湿度	≤90%
密封条	闭孔海绵或三元乙丙橡胶	整机重量	6～9 kg

表2 V型塑框过滤器典型规格参数

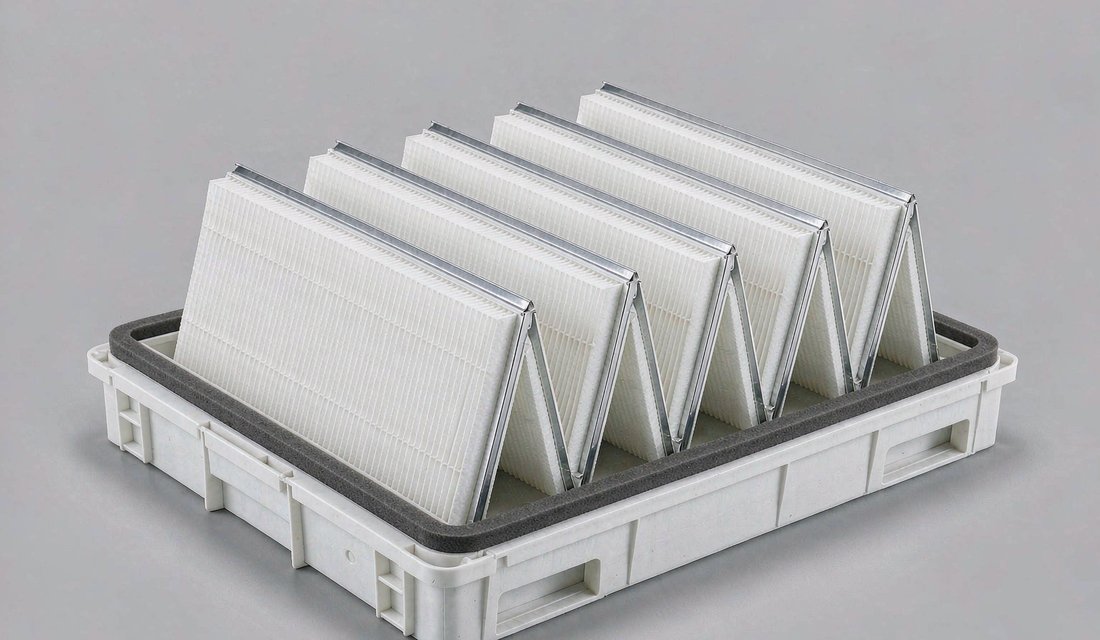

图1 全塑边框四 V 结构，内部无金属分隔件

三、金属离子的析出机理

析出存在两条路径。其一是固相表面的离子迁移与脱附，玻璃纤维表面的可溶性碱金属在吸附水分后形成导电通路，随气流以亚微米液滴或离子簇形式脱离；其二是胶粘剂与塑料助剂的挥发与水解，边框中的钙锌稳定剂、滑石粉填料在湿热条件下缓慢释出。

析出速率与温湿度强相关。相对湿度由百分之四十升至百分之七十时，纤维表面水膜厚度成倍增长，碱金属的迁移活化能明显下降，实测析出量可上升数倍。这也是洁净厂房在夏季高湿工况下更容易出现金属污染报警的原因。

析出路径	物质载体	主导因素	敏感元素
表面离子脱附	纤维表面水膜、亚微米液滴	相对湿度、面速	钠、钾、钙
胶层水解	丙烯酸胶膜、热熔胶	温度、酸性气体	锌、锡、锑
助剂迁移	塑料边框填料与稳定剂	温度、光照	钙、锌、钡
金属件腐蚀	镀锌框、铝箔隔板	冷凝水、氯离子	铁、锌、铝

表3 四类析出路径的敏感元素对照

四、测试方法与评价指标

现行做法多参照洁净室分子污染分级标准规定的吸收瓶采样流程：将样品置于规定容积的洁净腔体内，以已知流量循环通过超纯水吸收瓶，采样结束后用离子色谱测定阴阳离子，用电感耦合等离子体质谱测定金属元素，再折算为单位滤材面积的析出量。

评价指标包括单位质量滤材的金属析出总量、可动离子占比、析出速率随时间的变化曲线，以及按 ISO 14644-8 方法折算的分子污染等级。验收时建议同时设置空白对照与平行样，以剔除采样系统自身的本底干扰，否则数据离散度会掩盖真实差异。

项目	设定值	项目	设定值
腔体容积	0.05 m³	温度	23±2 ℃
循环风量	1.2 m³/h	相对湿度	45% 与 70% 两档
吸收液	超纯水，电阻率 ≥18.2 MΩ·cm	采样时长	24 h 与 72 h
分析方法	离子色谱加电感耦合等离子体质谱	检出限	0.01 μg/L

表4 金属离子析出测试条件

五、滤材与胶粘剂的贡献度

对不同批次样品做拆解测试可以发现，玻璃纤维滤材贡献了钠、钾、钙的主体部分，热熔胶与塑料边框则是锌、锡、锑的主要来源。滤材若经过酸洗或去离子水浸洗处理，碱金属含量可下降一个数量级。

因此面向半导体厂房的低析出型号，通常在成纸阶段控制原料玻璃纯度，在复合工序改用低金属催化的胶粘剂，并对边框注塑料提出禁用含重金属稳定剂的约束。这些要求应写入采购技术协议，仅靠成品抽检难以稳定控制批次波动。

材料	钠	钾	钙	铁	锌
普通玻纤滤纸	850	320	410	65	12
低析出玻纤滤纸	95	42	58	18	<5
普通丙烯酸胶粘剂	210	85	130	22	8
低金属胶粘剂	35	15	26	6	<3
ABS 边框	45	12	180	9	25
改性 PP 边框	28	8	95	5	12

表5 滤材与辅材金属元素本底含量（mg/kg）

材料	钠	钾	锌	铁	合计
普通玻纤滤材	12.6	4.8	0.6	0.9	18.9
低析出玻纤滤材	1.3	0.5	0.1	0.2	2.1
镀锌板框	0.8	0.3	26.4	15.2	42.7
ABS 塑框	0.2	0.1	1.1	0.3	1.7
热熔胶	2.4	0.9	1.8	0.4	5.5

表6 各材料七十二小时金属析出量（μg/g）

六、不同结构型式的析出对比

与有隔板过滤器相比，该结构取消了铝箔隔板与金属外框，减少了电化学腐蚀产生的金属盐类；与普通无隔板结构相比，其折高与展开面积更大，同等风量下面速偏低，单位面积的热负荷与水分凝结倾向较小。

比对测试显示，相同条件下全塑边框样品的锌、铁析出量明显低于镀锌板框样品，而钠、钾析出量主要取决于滤材本底，与结构型式关系不大。这说明结构优化解决的是金属件腐蚀问题，滤材提纯才是控制碱金属的关键，两者不可互相替代。

指标	V型塑框结构	镀锌板框有隔板结构
金属件数量	0	外框加铝箔隔板
锌析出量 μg/g	1.1	26.4
铁析出量 μg/g	0.3	15.2
迎面风速 m/s	0.9～1.3	1.6～2.2
单位风量滤材面积 m²/(m³/h)	0.005～0.008	0.002～0.003
整机重量 kg	6～9	12～18
耐腐蚀性	良好	一般

表7 V型塑框与有隔板结构的析出对比

额定风量 m³/h	迎面风速 m/s	初阻力 Pa	终阻力 Pa	建议更换压差 Pa
1700	0.95	95	350	320
2000	1.10	110	380	350
2500	1.25	128	400	370
3000	1.45	145	430	400
3400	1.60	160	450	420

表8 风量、迎面风速与阻力的对应关系

七、送风链路上的控制措施

末端高效过滤器之前的预过滤段是控制金属离子的一道屏障。将该类过滤器布置于空调机组中效段或送风静压箱内，可先行截留大部分含金属气溶胶，减轻后级高效过滤器与化学过滤器的负荷，也降低了末端更换频次。

系统层面还应控制新风比例与除湿深度。室外颗粒物与酸性气体浓度较高时宜降低新风比并加强化学过滤；机组内壁、凝水盘与加湿段应采用不锈钢或防腐涂层，避免冷凝水长期滞留形成离子富集源。

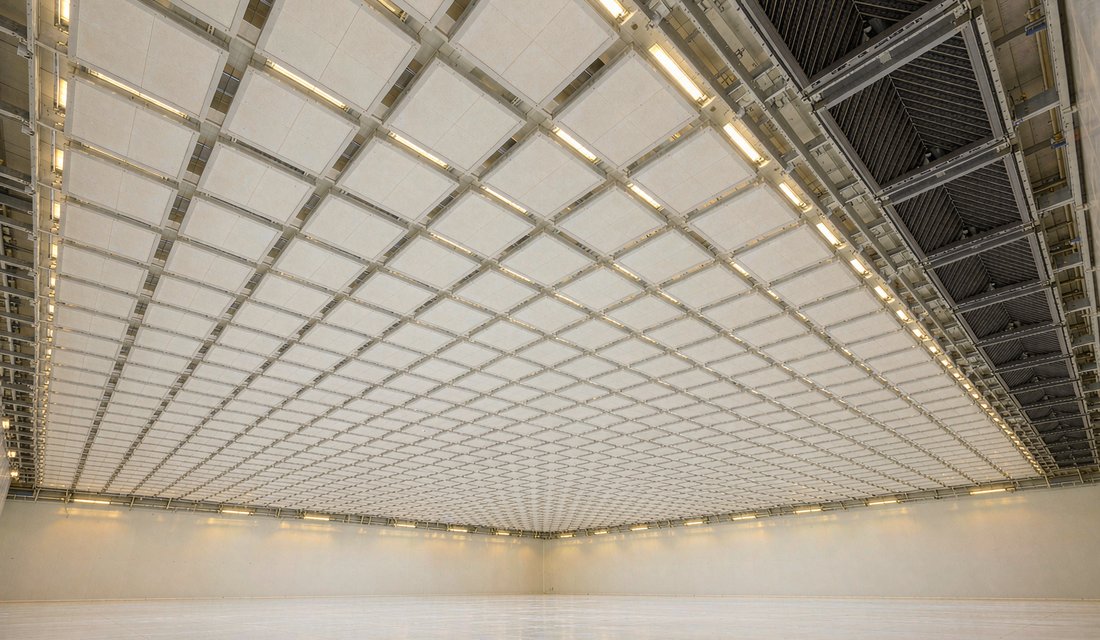

图2 洁净室吊顶送风末端与静压箱布置

八、长期运行的析出衰减

新装过滤器在投运初期存在析出峰值，通常在前两百小时内快速衰减并趋于稳定，这一阶段可称为洗涤期。工程上可采取先吹扫后投产的方式，让过滤器在空载工况下运行一段时间，再引入生产设备与晶圆。

寿命评估不能只看阻力增长。当表面积尘达到一定厚度，尘层吸湿后反而成为离子富集与释放的载体，析出量可能回升。建议将阻力、表面离子浓度与下游分子污染监测三项指标联合判定更换时机，避免单一指标导致的误判。

累计运行时间 h	析出速率 μg/(m²·h)	阻力 Pa	运行阶段
24	0.86	98	洗涤期
200	0.34	112	趋于稳定
1000	0.19	145	稳定段
3000	0.21	210	尘层吸湿
6000	0.31	320	建议更换

表9 运行周期内析出速率与阻力变化

九、与化学过滤器的协同配置

该类过滤器承担颗粒物截留，化学过滤器承担酸性、碱性、有机与掺杂性气态污染物的吸附，两者在送风链路上串联。前级过滤器自身析出偏高时，会加速化学过滤器吸附剂的饱和，缩短其更换周期并推高运行成本。

配置时应按污染物种类分区设置化学过滤段：光刻区侧重酸性气体与有机物，扩散与离子注入区侧重掺杂性气体。前级采用低析出型号，可使化学过滤段的更换周期延长两至三成，这一收益在全年运行费用中占比可观。

区域	前级过滤	化学过滤段	监测指标
光刻区	F9 塑框	酸性加有机物	氟化氢、二氧化硫、硅氧烷
扩散区	F8 塑框	酸性加掺杂性	硼、磷、氮氧化物
离子注入区	F8 塑框	掺杂性加碱性	砷、硼、氨
薄膜沉积区	F9 塑框	有机物加碱性	硅氧烷、胺类
封装测试区	F7 塑框	碱性	氨

表10 分区化学过滤协同配置方案

十、选型参数与工程案例

选型需综合效率等级、额定风量、初阻力、滤材面积、边框材质与析出指标。中效段多选 F7 至 F9 等级，末端高效段选 H13 或 H14 等级，两段之间宜设置压差监测点与采样口，便于按 ISO 16890-1 与 EN 1822-1 的方法定期复核。

某八英寸晶圆厂的洁净室改造中，将原镀锌板框有隔板过滤器更换为全塑 V 型结构后，末端高效过滤器的更换周期由十四个月延长至二十个月，下游分子污染在线监测的金属报警次数由每月三次降为零次，改造投资在十一个月内收回。

应用环节	效率等级	额定风量 m³/h	初阻力 Pa	析出限值 μg/(m²·h)
新风机组中效段	F7	2500～3400	≤130	≤0.5
循环机组中效段	F8	2000～3000	≤140	≤0.3
高效段前预过滤	F9	1700～2500	≤160	≤0.2

表11 半导体厂房分环节选型参数推荐

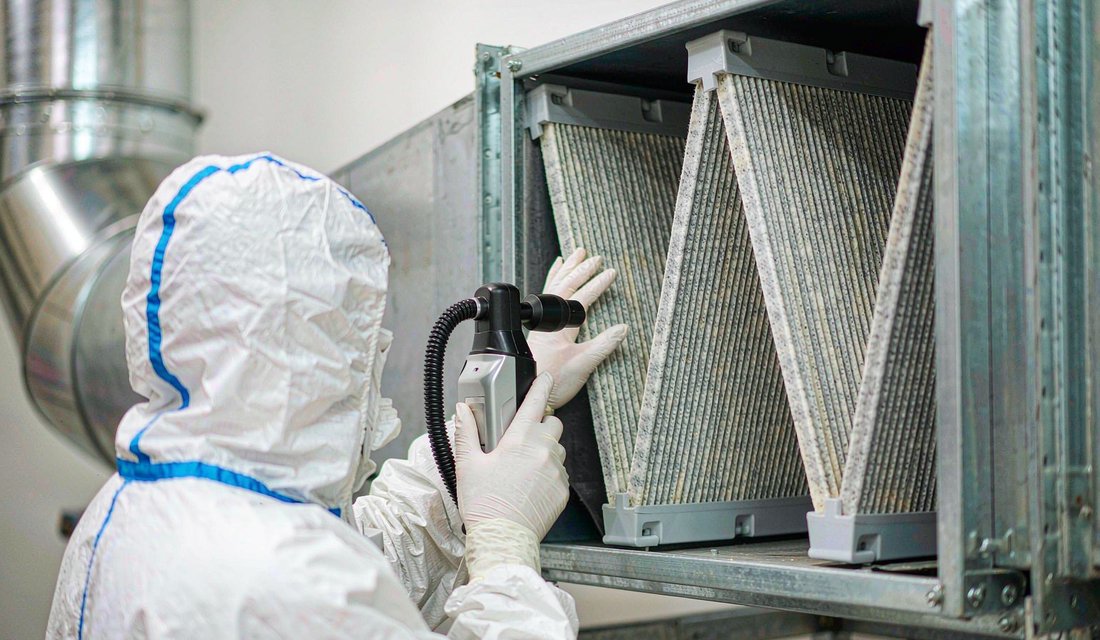

图3 现场采样与颗粒计数复核

十一、验收与运行维护要点

到货验收除核对效率与阻力外，应抽样送检金属析出量，并留存同批次样品用于复检。安装过程须避免撕扯滤材与挤压密封条，密封面宜采用闭孔海绵或液槽密封，防止未过滤空气旁通造成局部污染超标。

运行维护方面，建议每季度检查一次压差与密封状态，每年对中效段做一次析出复核，更换过滤器时同步清洁静压箱内壁与积灰。记录留存应包含批次号、安装位置与检测数据，便于出现污染异常时回溯定位。

环节	检查项目	周期	判定依据
到货	效率、阻力、析出量	每批抽检	符合技术协议限值
安装	密封面贴合、边框变形	逐台	无可见缝隙与旁通
运行	压差、密封状态	每季度	压差低于更换值
年度	析出复核、静压箱清洁	每年	析出速率无回升

表12 验收与维护检查清单
