化纤袋式中效过滤器在喷涂车间废气预处理系统中的实践应用

化纤袋式中效过滤器在喷涂车间废气预处理系统中的实践应用

【概述】化纤袋式中效过滤器以镀锌钢板或铝合金为外框，滤材采用涤纶、丙纶等化学纤维无纺布，经缝制或热熔加工形成多个袋状滤芯。它依靠纤维层的惯性碰撞、直接拦截与布朗扩散捕集空气中的颗粒物，常安装在集中通风与空调系统的中效过滤段，也用于工业废气治理的前置把关。

喷涂车间在喷枪雾化过程中会产生大量过喷漆雾，同时释放溶剂型涂料携带的挥发性有机物。漆雾具有黏性大、粒径分布宽、易在滤材表面成膜的特点，若不在前端有效拦截，会堵塞后端活性炭孔隙或污染沸石转轮。化纤袋式中效过滤器凭借滤材面积大、阻力平缓、容尘空间充裕的特点，在漆雾预处理环节承担了把关角色。本文围绕其在喷涂车间废气预处理系统中的应用实践展开讨论。

一、产品定义与结构组成

化纤袋式中效过滤器由外框、袋状滤芯、分隔件与密封条构成。外框多采用镀锌钢板、铝合金或工程塑料，翻边后预留安装法兰；滤芯以涤纶、丙纶、聚酯无纺布为滤材，按折数与袋数缝制，袋口沿外框内侧固定，袋体沿气流方向自然伸展，形成若干平行通道。

与板式结构相比，袋状结构把滤材由平面展开为多个袋体，相同迎风断面下滤材面积可提升数倍。以592×592×600 mm规格为例，迎风面积约0.35 m²，展开滤材面积可达4.5至6.5 m²。滤材面积扩大后穿过滤材的风速下降，颗粒与纤维的接触概率上升，在相同效率水平下阻力更为平缓，这对漆雾这类黏性颗粒的工况尤为有利。

部件	常用材料	主要功能	喷涂工况适用要求
外框	镀锌钢板、铝合金、塑料	承担结构载荷、固定袋体	表面防腐，翻边无毛刺
袋状滤芯	涤纶、丙纶、聚酯无纺布	拦截与捕集颗粒物	表面光滑，抗黏附
分隔件	镀锌钢丝、热熔胶条	维持袋体张开与通道平行	袋间不贴靠，通道顺畅
密封条	闭孔海绵、氯丁橡胶	阻断边框旁通漏风	耐溶剂，四边连续贴合
加固结构	钢带、铆接边条	防止袋体在高风速下鼓胀变形	缝线均匀，耐受气流冲刷

表1 结构与材料组成

二、过滤机理与效率分级

空气过滤依靠五种机理完成颗粒捕集：惯性碰撞、直接拦截、布朗扩散、静电吸引与重力沉降。粒径大于1 μm的颗粒以惯性与拦截为主，小于0.2 μm的颗粒以扩散为主，0.1至0.3 μm区间处于两种机理的过渡带，效率相对偏低。Hinds在《Aerosol Technology》中给出了单纤维效率与粒径的对应关系。

化学纤维滤材经驻极处理后获得静电吸附能力，在不显著增加阻力的前提下提升对亚微米颗粒的捕集效率。ISO 16890-1:2016以ePM1、ePM2.5、ePM10描述过滤器对相应粒径段颗粒的质量效率，ASHRAE 52.2-2017以MERV值表征0.3至10 μm区间的效率水平，国内产品同时执行GB/T 14295-2008的中效分级要求。

分级体系	级别或指标	效率要求	依据文件
EN 779:2012	F7	对0.4 μm颗粒效率≥80%	EN 779:2012
EN 779:2012	F8	对0.4 μm颗粒效率≥90%	EN 779:2012
EN 779:2012	F9	对0.4 μm颗粒效率≥95%	EN 779:2012
ISO 16890-1:2016	ePM1 50%	对PM1质量效率≥50%	ISO 16890-1:2016
ISO 16890-1:2016	ePM2.5 70%	对PM2.5质量效率≥70%	ISO 16890-1:2016
ASHRAE 52.2-2017	MERV 11～14	0.3～1 μm区间效率达标	ASHRAE 52.2-2017
GB/T 14295-2008	中效2级	计数效率达到相应级别要求	GB/T 14295-2008

表2 效率分级体系对照

三、主要技术参数

化纤袋式中效过滤器的参数围绕外形尺寸、袋数、滤材面积、额定风量、初阻力与容尘量展开。常见厚度分300 mm、500 mm与600 mm三类，袋数有3袋、5袋、6袋、8袋等规格。额定风量一般按迎面风速2.0至2.5 m/s确定，初阻力控制在80至140 Pa，终阻力按初阻力的两倍取值。

喷涂工况选用时，除常规参数外还应核对滤材克重、抗黏附处理方式与耐溶剂性能，并关注框架在含溶剂气流中的尺寸稳定性。用于有防爆要求的区域时，过滤器金属部件应可靠接地，密封材料需具备耐溶剂溶胀能力，避免长期运行后软化脱落。

规格（宽×高×厚，mm）	袋数	滤材面积（m²）	额定风量（m³/h）	初阻力（Pa）	建议终阻力（Pa）
592×592×300	5	2.8～3.6	2000～2400	80～110	180～220
592×592×500	6	4.0～5.2	2600～3000	85～115	190～230
592×592×600	8	4.5～6.5	3000～3400	90～125	200～250
592×490×600	6	3.8～5.4	2500～2800	90～125	200～250
592×287×600	3	2.0～2.8	1400～1700	85～120	190～240
610×610×600	8	4.8～6.8	3100～3500	95～130	210～260

表3 常见规格与技术参数参考值

四、喷涂车间漆雾与废气特征

喷涂车间的污染物可分为漆雾与气态污染物两类。空气喷枪雾化产生的过喷漆雾，粒径多在10至100 μm，其中细雾滴可落在1至10 μm区间；固体分含量随涂料类型变化，溶剂型涂料的漆雾黏性更强。气态污染物以甲苯、二甲苯、乙酸乙酯、丁酮等挥发性有机物为主，水性涂料的有机物含量相对偏低。

喷房为维持漆面质量通常保持较大换气量，排风含湿量随季节波动，温度多控制在20至28 ℃。GB 6514-2008对涂漆工艺的通风净化提出要求，GB 37822-2019对挥发性有机物无组织排放作出控制规定，漆雾与气态污染物需分段治理，前端除雾、后端吸附或燃烧是常见的工艺组合。

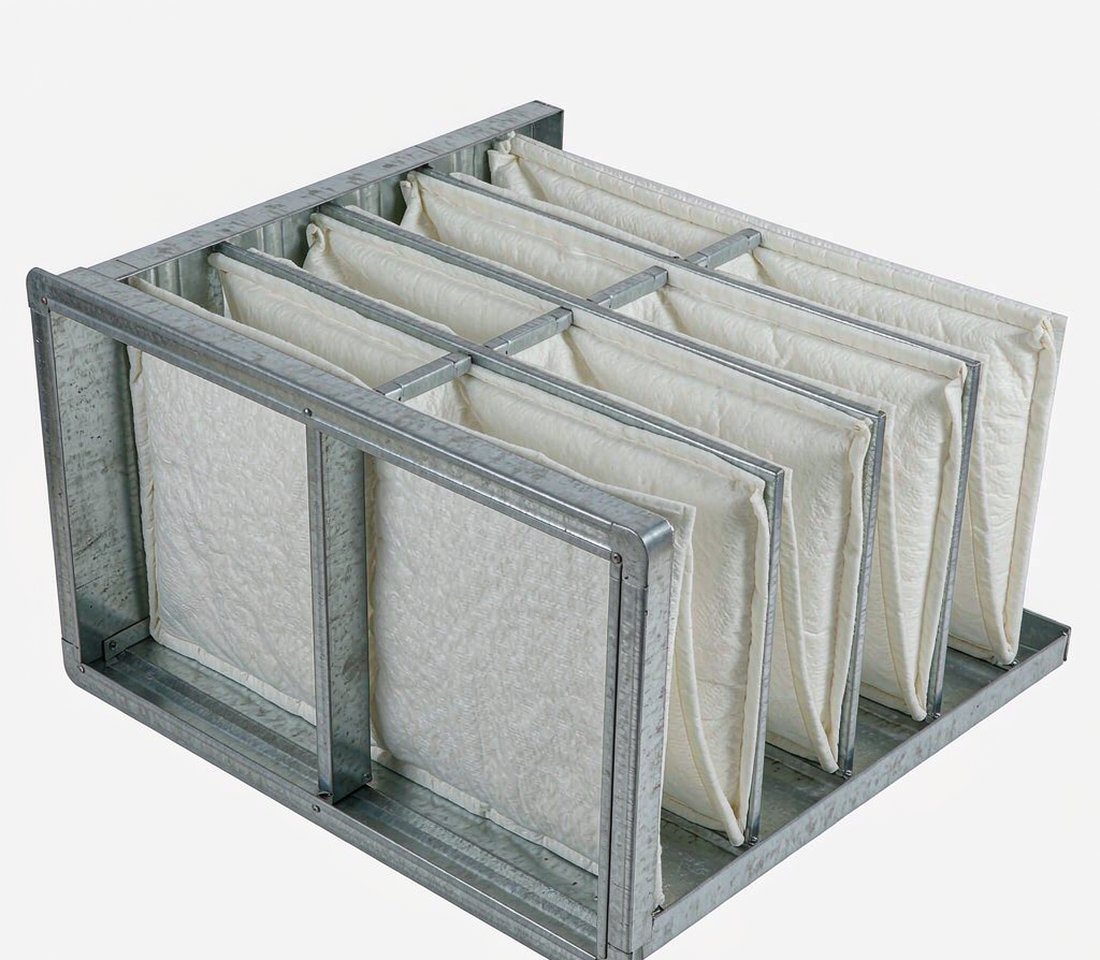

图1 化纤袋式中效过滤器外观与袋状滤芯

污染物类别	典型成分	粒径或形态	治理环节
过喷漆雾	树脂、颜料、溶剂	1～100 μm液滴	前端除雾
挥发性有机物	甲苯、二甲苯、酯类、酮类	分子态气体	吸附或燃烧
漆渣与固体分	干性漆渣、凝聚物	固态颗粒	预过滤截留
水汽	溶剂挥发带出水分	气态	控湿调温
粉尘	打磨灰、腻子粉	1～50 μm	粗中效过滤

表4 喷涂车间污染物特征

五、漆雾预处理的工艺配置

漆雾去除分湿式与干式两条路线。湿式依托水帘、水旋或文丘里装置，用循环水捕集漆雾，处理风量大但对水系统维护要求高，且产生含漆废水；干式以迷宫式漆雾过滤板、褶皱漆雾过滤棉与袋式过滤单元逐级拦截，无需水处理，结构紧凑，在中型喷房与喷涂线排风中应用广泛。

干式路线的常见组合为粗效漆雾过滤棉在前、化纤袋式中效过滤器在后。前端过滤棉承担大部分过喷漆雾，中效袋式段拦截逃逸的细雾滴与固体颗粒，把进入后端吸附装置的颗粒物浓度控制在较低水平。这一分工使中效段的阻力增长趋于平稳，也延长了活性炭或沸石转轮的使用周期。

处理方式	核心部件	优点	局限	适用场景
湿式水帘	水帘板、循环水系统	处理风量大，耐高浓度	产生含漆废水，需水处理	大型喷房
湿式水旋	水旋筒、排风风机	漆雾捕集较彻底	能耗与维护成本偏高	汽车涂装线
干式漆雾棉	迷宫纸板、过滤棉	无废水，更换简便	容尘有限，更换频繁	中小型喷房
干式袋式中效	化纤袋式中效过滤器	滤材面积大，阻力平缓	需前置除雾配合	预处理后段把关

表5 漆雾预处理工艺组合对比

六、与后端废气治理的衔接

活性炭吸附与沸石转轮是挥发性有机物治理的常用手段，两者对进气颗粒物与湿度均有要求。漆雾若不除净，树脂与颜料会沉积在吸附材料表面，堵塞微孔并降低有效吸附容量，使脱附再生难以恢复原有性能。工程实践表明，把进入吸附床的颗粒物浓度控制在较低水平，是维持装置稳定运行的前提。

化纤袋式中效过滤器在系统中的作用相当于一道把关屏障。HJ 2026-2013对吸附法治理工程的进气预处理提出要求，强调进气应除尘除雾并控制温湿度。设计时通常按初效除漆雾、中效把关、后端吸附的三级配置组织气流，中效段的效率级别依据后端装置对颗粒物的敏感程度确定。

过滤级段	典型配置	主要作用	更换判据
初效段	G3～G4漆雾棉	拦截大部分过喷漆雾	表面漆渣结膜
中效段	F7～F9化纤袋式	拦截逃逸细雾滴与颗粒	阻力达初阻力两倍
高效段	H11～H13（按需）	保护后端吸附材料	效率衰减或阻力上升
后端治理	活性炭或沸石转轮	吸附挥发性有机物	出口浓度超标

表6 三级过滤与后端治理衔接配置

七、阻力增长与容尘特性

漆雾在滤材表面的沉积方式与普通粉尘不同。黏性漆雾易在纤维表面成膜，使有效过滤面积下降较快，阻力随运行时间近似线性上升，而容尘量低于同等克重滤材在干性粉尘工况下的表现。对这类工况，袋式结构的优势在于滤材面积大，单位面积负荷低，阻力上升速率相对平缓。

实测数据表明，在进气漆雾浓度较高的喷涂线中，未设前置除雾的袋式段可能在数百小时内达到终阻力，而配置漆雾过滤棉后，袋式段的更换周期可延长数倍。运行中应以压差监控为依据安排检查，避免阻力持续攀升造成风量下降、喷房负压失衡与漆雾外逸。

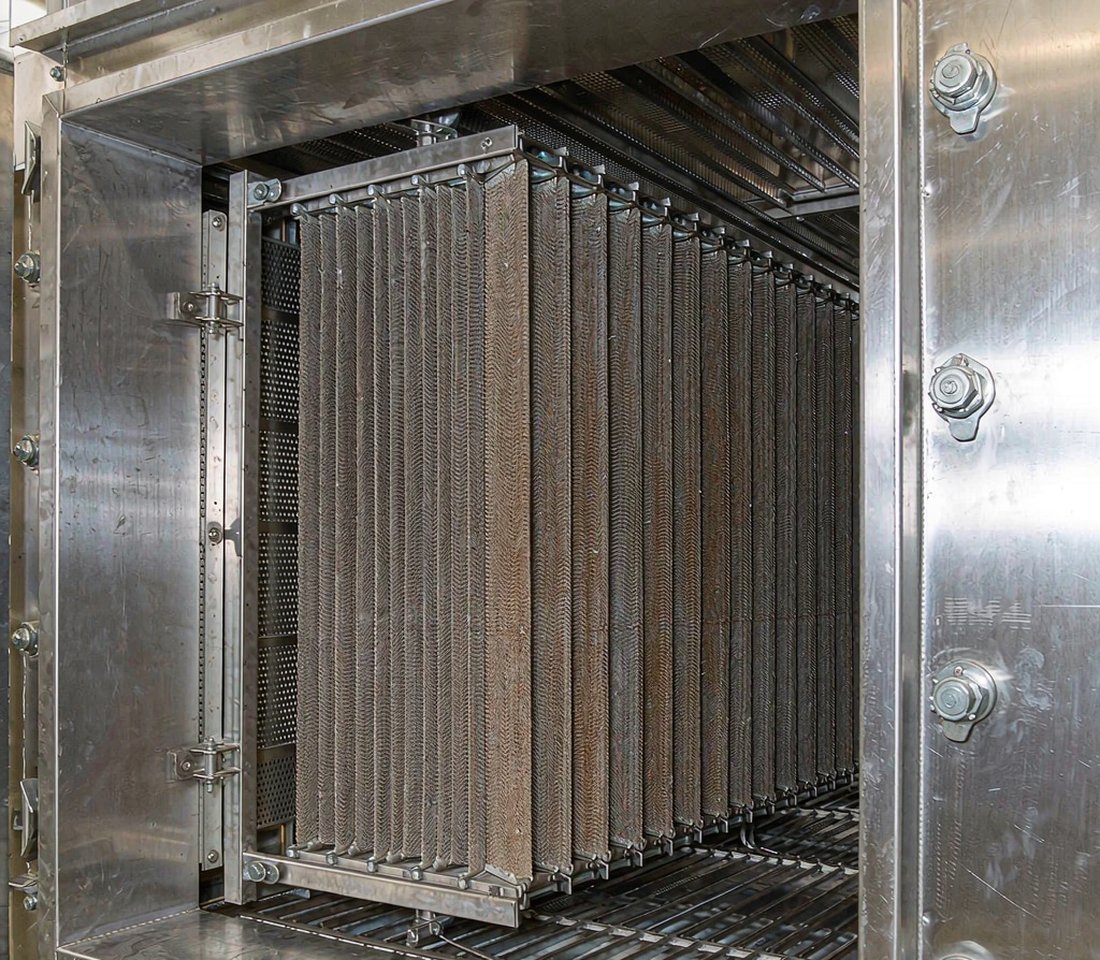

图2 喷涂车间排风处理机组过滤段安装实景

工况条件	初阻力（Pa）	到达终阻力用时（h）	容尘量（g）	更换周期评价
无前置除雾	95	350～500	280～400	偏短，维护频繁
漆雾棉前置	95	900～1400	520～760	适中，维护可控
漆雾棉+控湿	100	1200～1800	600～850	较长，运行稳定
水性涂料工况	90	1000～1600	560～800	较长，阻力平缓

表7 不同工况下的阻力增长与容尘参考

八、防粘防堵与滤材选型

针对漆雾的黏附特性，滤材选型应从表面能与纤维结构两方面考虑。表面经低表面能助剂处理的滤材对漆雾的黏附倾向降低，滤饼更易在压差作用下稳定沉积而不向深层渗透；纤维直径均匀、孔隙分布集中的滤材有利于形成表面滤饼层，减少深层堵塞。

滤材克重与抗拉强度决定其在反复气流冲刷下的尺寸稳定程度。喷涂线排风多含有溶剂蒸气，密封材料应选用耐溶剂溶胀的闭孔橡胶，避免长期运行后硬化开裂。对打磨与喷涂混合的工序，宜在前端增设粗效过滤单元，把大颗粒粉尘与漆渣先行分离，减轻中效段的负荷。

九、运行能耗与维护经济性

过滤器的运行能耗来自风机为克服阻力所做的功。以一台风量30000 m³/h的排风机组为例，若中效段平均阻力由150 Pa升至300 Pa，按年运行6000小时、风机效率0.7估算，年耗电量增加约7000 kW·h。漆雾工况下阻力增长较快，能耗随阻力上升而增加的趋势更为明显。

综合滤材成本、更换人工与能耗支出，喷涂车间的中效段宜按压差数据确定更换节点。前置过滤棉虽然增加了一次性耗材，但它把大部分漆雾截留在成本较低的单元上，使价格较高的袋式中效段与后端吸附装置得以延寿，整体维护费用反而下降。

中效段平均阻力（Pa）	附加风机功率（kW）	年耗电量（kW·h）	相对增量（kW·h）
120	1.43	8570	—
150	1.79	10710	2140
200	2.38	14290	5720
250	2.98	17860	9290
300	3.57	21430	12860

表8 阻力与风机能耗估算（风量30000 m³/h、年运行6000 h、风机效率0.7）

十、安装更换与安全管理

过滤器与安装框架之间的密封是保证有效过滤的关键。四边如存在缝隙，未经过滤的空气会直接旁通，使实测效率低于产品标称值。安装时应采用闭孔海绵或耐溶剂橡胶密封条，压紧后检查边框四周是否连续贴合，袋口与框架的搭接部位不得出现断缝。蔡杰在《空气过滤器原理与应用》中指出，安装质量对系统实际效率的影响有时超过过滤器本身的级别差异。

喷涂车间属于存在爆炸性混合气体的场所，更换作业前应停止喷涂并充分通风，作业人员穿戴防静电工作服与手套，使用不产生火花的工具。旧滤材吸附有溶剂，应装入密闭容器并及时移出车间，不得随意堆放在喷房附近。风机与过滤单元的金属外壳需可靠接地，防止静电积聚。

十一、性能验证与运行监测

验证可分解为出厂检验与现场验证两个层面。出厂检验覆盖外形尺寸、滤材面积、初阻力与效率，按GB/T 14295-2008规定的风道法测定。漆雾工况下还可增加漆雾去除效率试验，采用重量法或称量前后滤材增重的方式评估拦截效果，并结合粒子计数结果判断穿透情况。

现场验证关注安装密封、运行阻力增长曲线以及后端吸附装置的进气颗粒物水平。许钟麟在《空气洁净技术原理》中提出，过滤系统的性能验证应贯穿选型、安装、运行与维护全过程，单一环节的合格并不能代表系统整体达标。运行监测以压差表读数为日常手段，配合定期巡检形成记录台账。

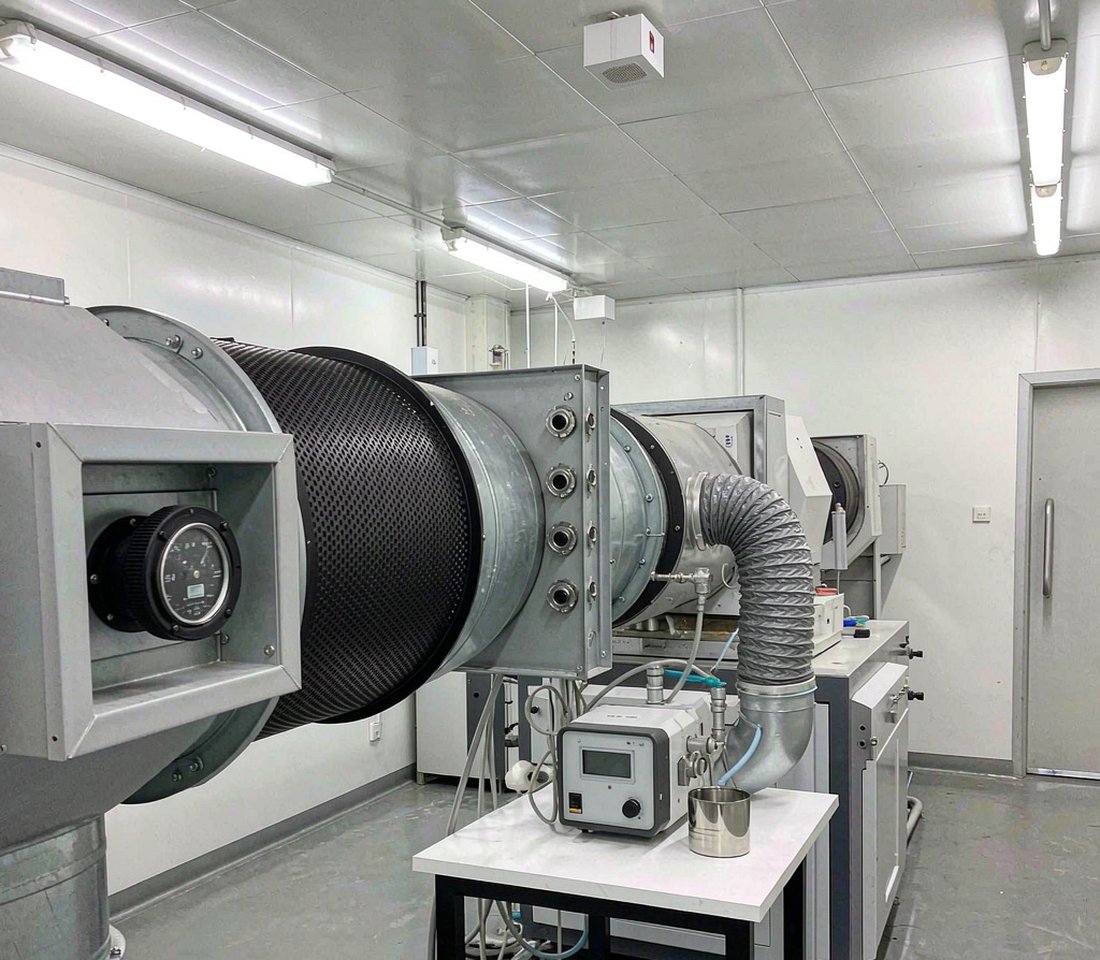

图3 袋式中效过滤器性能测试台与压差检测
