化纤袋式中效过滤器在医院新风系统中对微生物气溶胶的拦截效果

化纤袋式中效过滤器在医院新风系统中对微生物气溶胶的拦截效果

【概述】化纤袋式中效过滤器以镀锌钢板、铝合金或不锈钢为外框，滤材多采用涤纶、丙纶等化学纤维无纺布，经缝制成若干袋状滤芯后安装于集中通风系统的中效过滤段。医院新风系统承担着引入室外空气、稀释室内污染物与维持房间压力梯度的职责，其送风洁净度直接关系到诊疗环境的微生物水平。

室外空气中的细菌、真菌孢子与病毒多以气溶胶形式附着在颗粒载体上随气流输入，若新风缺少可靠的中效过滤环节，室内微生物浓度可能明显升高。本文围绕化纤袋式中效过滤器在医院新风系统中对微生物气溶胶的拦截效果展开分析，梳理产品结构、拦截机理、技术参数、测试方法、运行表现与运维要点，并结合国内外标准与文献，为医院新风系统的中效段选型与运行管理提供参考。

一、产品结构组成与基本定义

化纤袋式中效过滤器由外框、袋状滤芯、分隔件与密封条构成。外框常采用厚度0.8至1.2毫米的镀锌钢板折弯成型，翻边后预留安装法兰；滤芯以涤纶、丙纶或聚酯无纺布按袋数与折数缝制，袋口沿外框内侧固定，袋体沿气流方向自然伸展，形成若干平行通道。

与板式结构相比，袋状结构把滤材由平面展开为多个袋体。以592×592×600毫米规格为例，迎风面积约0.35平方米，展开后的滤材面积可达4.5至6.5平方米。滤材面积扩大后穿过滤材的风速下降，颗粒与纤维的接触概率上升，在相同效率水平下阻力更为平缓，容尘空间也更为充裕。

部件	常用材料	主要功能	医院新风工况适用要求
外框	镀锌钢板、铝合金、不锈钢	承担结构载荷、固定袋体	耐腐蚀，翻边无毛刺
袋状滤芯	涤纶、丙纶、聚酯无纺布	拦截与捕集颗粒物及微生物载体	不释气、不掉纤维
分隔件	镀锌钢丝、热熔胶条	维持袋体张开与通道平行	袋间不贴靠，气流顺畅
密封条	闭孔海绵、氯丁橡胶	阻断边框旁通漏风	耐潮、不易滋生微生物

二、微生物气溶胶的污染特征与拦截机理

医院空气中的微生物很少单独存在，通常附着于飞沫核、皮屑、纤维或灰尘颗粒之上，粒径多集中在0.5至10微米。飞沫核蒸发后直径约1至5微米，可在气流中长期悬浮并随新风或回风迁移；真菌孢子粒径约2至10微米，细菌多以1至5微米的团聚体形式存在，这一区间正落在中效过滤器的有效捕集范围之内。

中效段对颗粒的捕集主要包含四种机理。粒径大于1微米的颗粒以惯性碰撞与直接拦截为主，气流绕行时颗粒因惯性偏离流线而撞击纤维；粒径小于0.3微米的颗粒则主要依靠布朗扩散沉积于纤维表面。化学纤维经驻极处理后带有稳定电荷，可通过静电作用吸附带电气溶胶。许钟麟在《空气洁净技术原理》中对四种机理的粒径权重作了系统论述。

微生物载体	典型粒径	主导捕集机理	中效段拦截特征
病毒飞沫核	0.5～2 μm	扩散、静电吸附	需驻极滤材配合
细菌团聚体	1～5 μm	惯性、拦截	捕集较为充分
真菌孢子	2～10 μm	惯性碰撞、拦截	效率较高
皮屑与纤维载体	5～20 μm	拦截、筛滤	表层即被截留
粉尘复合颗粒	0.5～5 μm	综合作用	取决于滤材梯度

三、医院新风系统对中效过滤段的性能要求

《综合医院建筑设计规范》GB 51039与《医院空气净化管理规范》WS/T 368对医院通风系统的过滤级配提出了分层要求。新风机组通常设置粗效、中效两级或粗效、中效、亚高效三级过滤，中效段位于粗效段之后、亚高效或高效段之前，承担去除粗效段难以截留的细颗粒与微生物载体的任务。

对中效段而言，除过滤效率之外还须兼顾阻力、容尘量、气密性与滤材安全性。滤材不应释放纤维碎屑或挥发性有机物；框架与密封材料应耐腐蚀、不易滋生微生物；在潮湿地区滤材需具备一定的防霉性能。若中效段密封不良，含尘气流将绕过滤袋直接进入下游，使高效段负荷骤增、寿命缩短。

功能区域	送风换气要求	中效段配置建议	关注重点
洁净手术部	三级过滤、末端高效	F7～F8袋式	微生物与粒子双控
重症监护病房	新风连续供给	F7袋式	效率稳定性
普通病房与门诊	新风加回风	F7袋式	阻力与能耗
检验与病理区	定向气流、负压	F8袋式	密封与防泄漏
配套辅助用房	按需通风	F5～F7袋式	容尘与更换周期

四、化纤袋式中效过滤器的关键技术参数

评价化纤袋式中效过滤器的性能，主要指标包括额定风量下的过滤效率、初阻力、终阻力、容尘量、滤材克重与阻燃等级。按EN 779:2012的分级，中效段对应M5至M6及F7至F9等级；按ISO 16890-1:2016则以PM1、PM2.5、PM10的过滤效率表征，更贴近医院新风引入室外细颗粒物的实际工况。

初阻力一般与滤材厚度、过滤风速和结构形式相关。额定风量下袋式结构的初阻力多在60至120帕，终阻力建议控制在250至450帕之间。容尘量取决于滤材表面积与孔隙梯度，袋数越多、袋深越大，可容纳的粉尘越多。阻燃方面，医院用滤材通常要求达到难燃或不燃级别，以降低火灾风险。

规格（宽×高×深 mm）	袋数	额定风量 m³/h	初阻力 Pa	过滤效率（EN 779）	容尘量 g
592×592×600	6	3400	75～105	F7	约 600
592×592×600	8	3400	65～95	F8	约 520
592×592×380	6	2000	80～110	F7	约 380
592×592×380	8	2000	70～100	F8	约 340
287×592×600	3	1500	75～105	F7	约 300
592×592×300	8	1500	60～90	F7	约 260

五、微生物气溶胶拦截效率的测试方法与评价指标

微生物气溶胶拦截效率的测试通常借鉴ASHRAE 52.2-2017的计重效率与计数效率方法，并以ISO 16890-1:2016的分级体系作为结果表达。实验室中多采用雾化发生器产生含菌气溶胶，经由风道送入被测过滤器，再在上下游同步采样、培养计数，由此计算效率值。Hinds在《Aerosol Technology》中对气溶胶采样与计数方法有系统归纳。

除效率之外，评价还应关注三项指标。一是效率随粒径的变化曲线，用以判断对1至5微米粒子的捕集能力；二是效率随积尘量的衰减趋势，长期运行后滤材表面形成的尘饼可能堵塞孔隙，也可能因静电中和而使效率回落；三是抑菌与防霉表现，滤材若长期处于高湿环境，可能成为微生物繁殖的载体。

测试项目	参考方法	测试条件	典型结果
计重效率	ASHRAE 52.2-2017	试验粉尘分级喂入	F7 约 90%～95%
计数效率（0.4～1 μm）	ISO 16890-1:2016	计数法逐级测试	PM1 效率 55%～70%
PM2.5 过滤效率	ISO 16890-1:2016	计数法逐级测试	75%～85%
微生物气溶胶拦截效率	风道法加培养计数	含菌气溶胶雾化	F7 约 85%～92%
初阻力测试	GB/T 14295-2008	额定风量下测定	60～120 Pa

六、不同新风工况下的运行表现对比

医院新风系统的工况差异较大。南方湿热地区新风含湿量高，滤材易受潮，纤维间静电荷衰减较快，效率出现一定回落；北方冬季新风含尘与含湿量偏低，但室外颗粒物浓度波动大，容尘消耗较快。W. Whyte在《Cleanroom Technology》中指出，湿热工况下滤材电荷衰减是效率波动的常见诱因。

在净化需求较高的区域，新风机组常与回风过滤联合配置。新风侧中效段负责削减室外输入的微生物载体，回风侧中效段则截留室内人员活动产生的飞沫核与皮屑。两侧过滤器的阻力叠加会影响风机能耗，工程中需通过风量平衡与压差监测加以协调。

工况条件	环境特征	效率表现	阻力增长	运维要点
南方湿热季节	高湿、含盐	略有回落	较快	防霉、控湿
北方采暖季	低湿、高尘	稳定	快	缩短检查间隔
手术部连续运行	风量恒定	稳定	平缓	定期巡检压差
门诊间歇运行	风量波动	波动较小	不均衡	关注局部积尘
新风与回风联合	双向过滤	协同提升	叠加	风量平衡调节

七、阻力增长规律与容尘特性

中效过滤器的阻力随积尘量增加而上升，其变化大致经历三个阶段。初期阻力平缓上升，粉尘主要沉积于滤材表层；中期阻力加速增长，尘饼形成并逐步堵塞孔隙；后期阻力陡增，风量下降、能耗上升，此时应及时更换。运行中通常以阻力达到终阻力或连续运行达到规定时长作为更换判据，二者先到为准。

容尘量高的产品可以延长更换周期、降低运维成本，但容尘量并非越高越好。滤材过于厚实会增加初阻力，进而抬高风机能耗；袋数过多的结构在有限框体内压缩袋间距，反而使积尘清理与更换更加困难。因此选型需要在容尘量、阻力与安装空间之间取得平衡。

运行阶段	累计运行时间 h	阻力范围 Pa	积尘状态	处理建议
初期	0～1000	75～130	表层沉积	记录基线阻力
稳定期	1000～3000	130～230	尘饼逐渐形成	按期巡检
加速期	3000～5000	230～350	孔隙局部堵塞	安排更换计划
预警期	5000～6500	350～450	尘饼厚实	及时更换

八、过滤材料与结构工艺对拦截效果的影响

滤材是决定拦截效果的基础。涤纶滤材强度高、耐腐蚀，适用于多数新风场景；丙纶滤材耐酸碱、密度较低；混入玻纤或超细纤维的复合滤材则可提高对小粒径颗粒的捕集能力。蔡杰在《空气过滤器原理与应用》中强调，纤维直径与克重的匹配决定效率与阻力的平衡点。

结构工艺同样关键。分隔条的形状与刚度影响袋间气流分布，若袋体在风压下相互贴合，有效过滤面积将明显减少；滤袋与框架的密封方式决定是否存在旁通漏风；密封胶的耐候性与粘接强度则关系到长期运行的可靠性。这些细节往往比滤材参数更能决定实际使用效果。

影响因素	可选方案	对拦截效率的影响	对阻力的影响
纤维直径	粗纤、细纤、复合梯度	细纤提升亚微米捕集	细纤阻力偏高
滤材克重	低、中、高三档	克重高则效率提升	同步上升
驻极处理	有或无	带静电时效率提升	变化不大
袋深与袋数	300、380、600 mm	袋深大则风速降低	袋深大则阻力降低
密封方式	密封胶、压条、海绵	密封不良则效率骤降	影响不显著

九、安装密封、更换周期与运维管理要点

安装时应检查框架与安装面之间的密封条是否完整，滤袋不得褶皱或挤压变形，气流方向须与标识一致。多组过滤器并联时，应保证各单元之间无缝隙，并对压差计取压口的位置进行复核。安装完成后宜进行风量与压差实测，确认不存在异常旁通。

更换周期不应只按时间确定，而应结合压差读数、运行时长与卫生学检测结果综合判断。更换作业宜在系统停机或降低风量后进行，拆下的旧滤袋须装袋密封，按医疗废物或一般固废规范处置，避免积尘二次扬散。更换记录应包含日期、阻力读数与更换数量，便于后续追溯。

运维项目	周期建议	检查内容	处置要求
压差巡检	每周一次	初阻力与当前阻力	记录台账
外观检查	每季度一次	滤袋破损、变形、受潮	破损即更换
密封复核	每半年一次	密封条老化与旁通	更换密封件
卫生学检测	按管理规范执行	送风微生物与粒子	超标即排查
滤袋更换	按阻力或时长	阻力达终阻力	密封装袋处置

十、与其他过滤方案的配置协同

中效段并非孤立存在，其效果取决于整条过滤链的协同。粗效段承担大颗粒与纤维毛絮的拦截，为袋式中效段提供保护；亚高效或高效段则负责对残余亚微米粒子与微生物的精细去除。若粗效段缺失或效率偏低，袋式中效段将提前积尘、阻力快速上升。

在新风与排风协同的系统中，排风侧过滤器的选择同样重要。排风若直接排放，可能将室内微生物气溶胶带至邻近区域；对新风取风口与排风口的位置，应保持足够间距并避开污染源，必要时加装前置过滤单元，以减轻中效段的负荷。

过滤段	常见级别	主要作用	与中效段的协同关系
粗效段	G3～G4	拦截大颗粒与毛絮	降低中效段负荷
中效段	F7～F8	捕集细颗粒与微生物载体	系统核心环节
亚高效段	H10～H11	去除残余亚微米粒子	承接中效段出口
高效段	H13～H14	末端精细过滤	保护送风洁净度

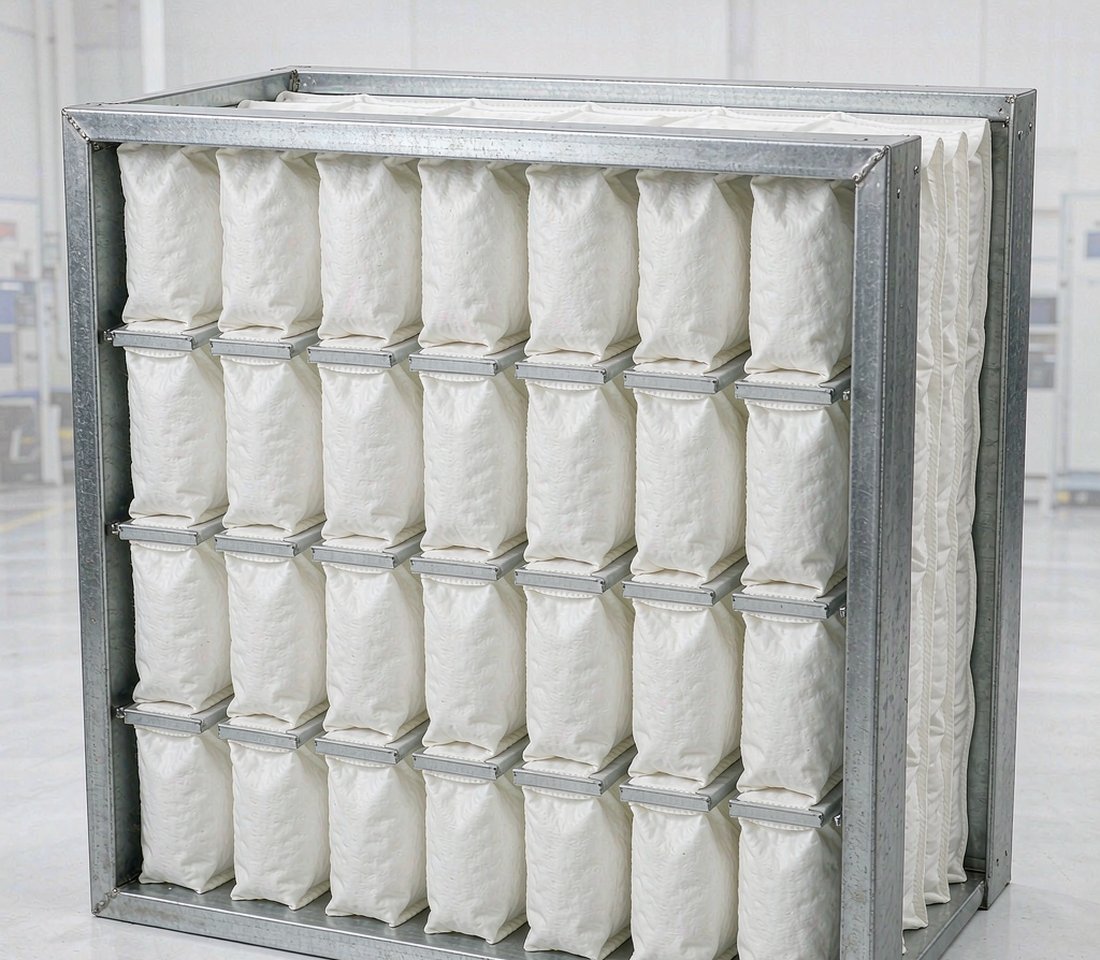

图1 化纤袋式中效过滤器结构与滤袋排列

十一、性能验证、监测与常见问题处理

性能验证包括出厂检测与现场验收两个环节。出厂检测关注效率、阻力与容尘量是否符合标称值；现场验收则通过风量、压差与安装气密性检查判断系统是否达到设计工况，必要时可采用粒子计数器对上下游含尘浓度进行对比测试，间接推算实地效率。

常见问题主要包括效率偏低、阻力异常升高与滤袋破损。效率偏低多与旁通漏风、滤材受潮或静电衰减有关；阻力骤增往往源于粗效段失效或粉尘吸湿板结；滤袋破损则可能与安装挤压、风量超载或滤材强度不足相关。排查时应先核对压差与风量记录，再逐项检查安装与滤材状态。

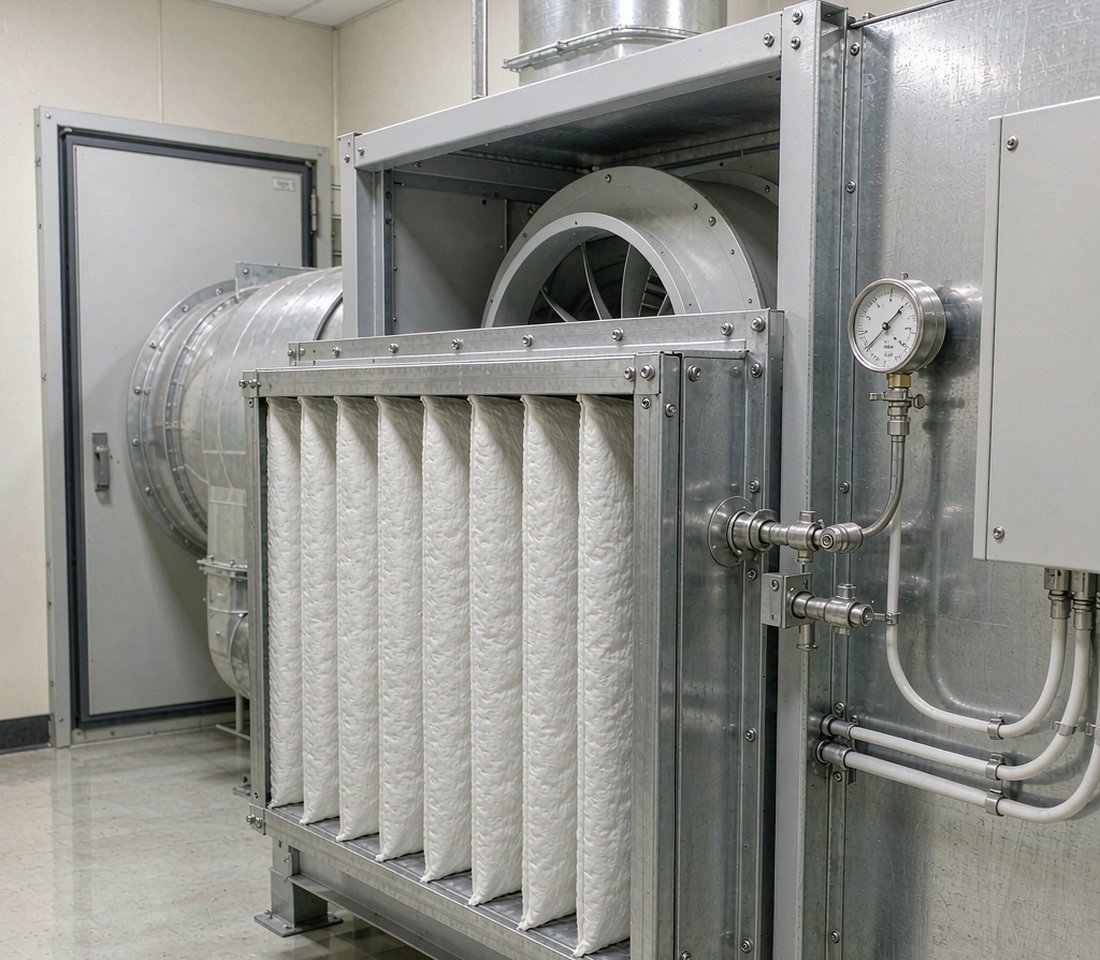

图2 医院新风机组中效过滤段安装与压差监测

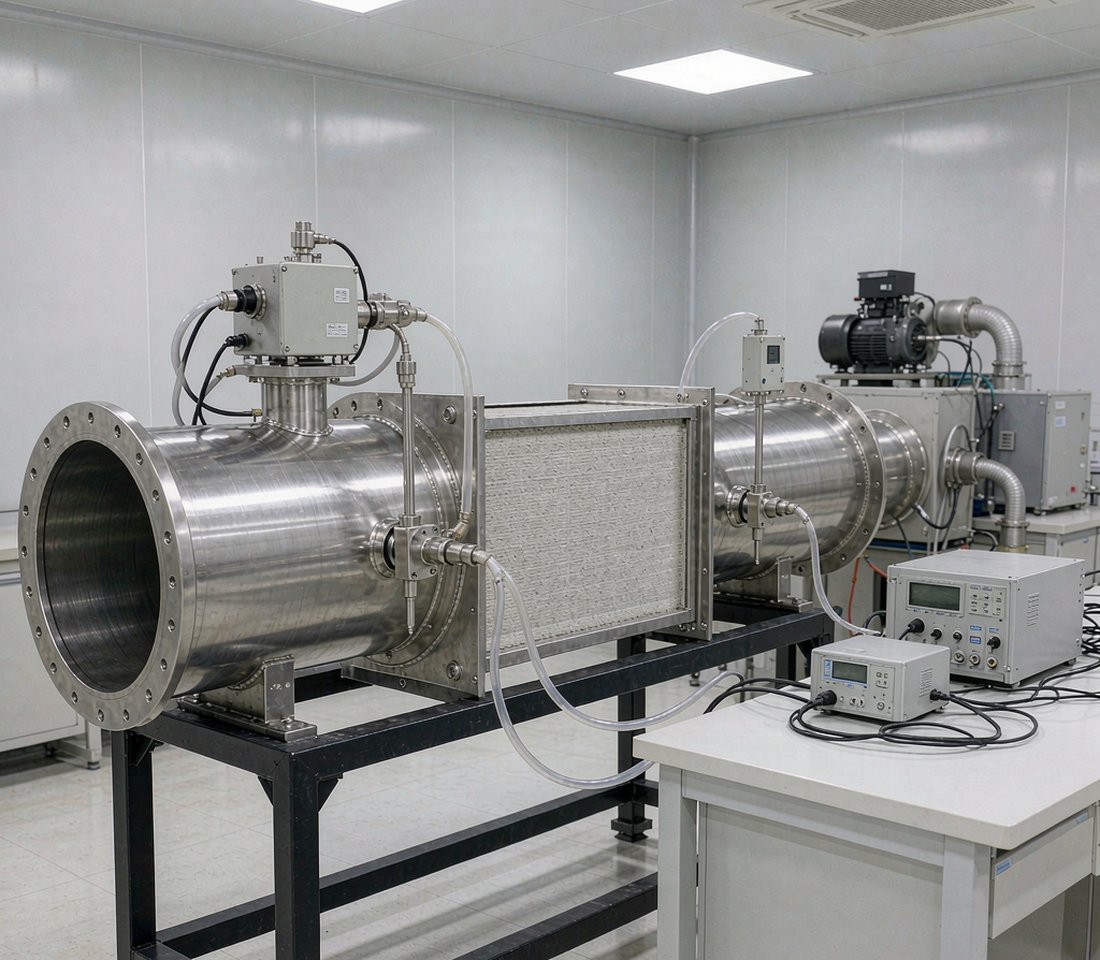

图3 微生物气溶胶拦截效率风道测试装置
