【概述】V型活性炭过滤器以镀锌钢板或铝合金为外框，内部由若干V形排列的活性炭滤芯构成吸附层，用于去除空气中的气态污染物。它在紧凑结构中兼顾滤料展开面积与接触时间，是制药、食品、地下空间与沿海工程等高湿通风系统中承担气相净化任务的常见部件。

我国南方地区全年相对湿度偏高，部分工程的新风常年处于高湿状态。水分子与目标污染物在活性炭孔隙中形成竞争吸附，会改变穿透时间与吸附容量，使同一台过滤器的实测效果随季节波动。本文围绕V型活性炭过滤器在高湿环境下的吸附效率稳定性展开讨论，梳理结构组成、吸附机理、技术参数、测试方法、影响规律、滤料选型与运行管理要点，为相关工程的选型、验收与维护提供参考。

一、产品定义与结构组成

V型活性炭过滤器由外框、V形滤芯、分隔件与密封条组成。外框翻边后形成安装法兰，滤芯把活性炭滤料与支撑骨架复合，按V形排布固定于框内，分隔件维持各滤芯通道相互平行，密封条阻断边框旁通漏风。

与平板式结构相比，V形排布在相同迎风断面下把滤料展开面积扩大数倍，气流以较低迎面风速通过滤层，接触时间延长，阻力上升平缓。以592×592×292 mm规格为例，迎风面积约0.35 m²，展开滤料面积可达2.4至3.6 m²，兼顾吸附容量与结构紧凑。

结构上的另一处细节在于密封与支撑。滤芯与框架之间若存在缝隙，气流会沿旁通路径绕过活性炭层，使实测去除率明显低于设计值；支撑骨架的刚度则决定滤芯在高风量与高湿条件下是否塌陷。蔡杰在《空气过滤器原理与应用》中强调，边框密封与滤芯固定方式是决定气相过滤器实际效率的两个基础环节。

部件	常用材料	主要功能	高湿工况要求
外框	镀锌钢板、铝合金	承担结构载荷、固定滤芯	防锈处理、翻边平整
V形滤芯	活性炭滤料、无纺布复合层	吸附气态污染物	疏水改性、无粉尘脱落
分隔件	镀锌钢带、热熔胶条	维持V形通道平行	受潮不塌陷、进气均匀
密封条	闭孔海绵、氯丁橡胶	阻断边框旁通漏风	耐湿耐老化、四边连续贴合
防护网	镀锌钢丝网	保护滤料、防止冲刷	网面平整、不掉屑

表1 结构与材料组成

二、高湿环境下的吸附机理变化

活性炭依靠物理吸附与化学吸附去除气态污染物。物理吸附由范德华力驱动，凭借发达的微孔与中孔结构把污染物分子富集在孔隙表面；浸渍活性炭通过负载化学药剂，与酸性、碱性或特定气体发生反应，提升对极性分子的去除能力。孔径分布决定可吸附分子的尺寸范围，微孔贡献比表面积，中孔承担传质通道作用。

水分子属于极性小分子，在相对湿度升高时优先占据亲水表面与微孔入口，形成吸附竞争。R.T. Yang 在《Gas Separation by Adsorption Processes》中指出，水蒸气的存在会压缩有机物的有效吸附位点，使低浓度条件下的穿透提前，吸附容量与湿度呈负相关；而对依赖化学反应的浸渍滤料，适量水汽反而有助于反应进行。

吸附类型	作用力	典型目标物	高湿环境下的表现
物理吸附	范德华力	甲苯、二甲苯等有机蒸气	容量下降明显，穿透时间缩短
化学吸附	化学反应	硫化氢、二氧化硫等	受湿度影响较小，适度水汽有利
浸渍改性吸附	物理与化学协同	氨、胺类等碱性气体	抗湿能力较好，去除率波动小
竞争吸附	水分子占位	低浓度混合污染物	出口浓度抬升，穿透曲线前移

表2 吸附类型与高湿影响

三、主要技术参数

参数围绕外形尺寸、V形单元数、滤料展开面积、额定风量、初阻力与吸附容量展开。常见厚度有292 mm与600 mm两类，V形单元含3V、4V、6V、8V等规格，额定风量按迎面风速1.5至2.5 m/s确定。

高湿工况选型时，除核对碘值、四氯化碳吸附率与比表面积外，还应关注滤料的疏水改性与框架的防锈处理。初阻力一般为60至120 Pa，终阻力按初阻力的两倍取值，湿度较高的场合宜取偏保守的下限，为阻力增长预留余量。

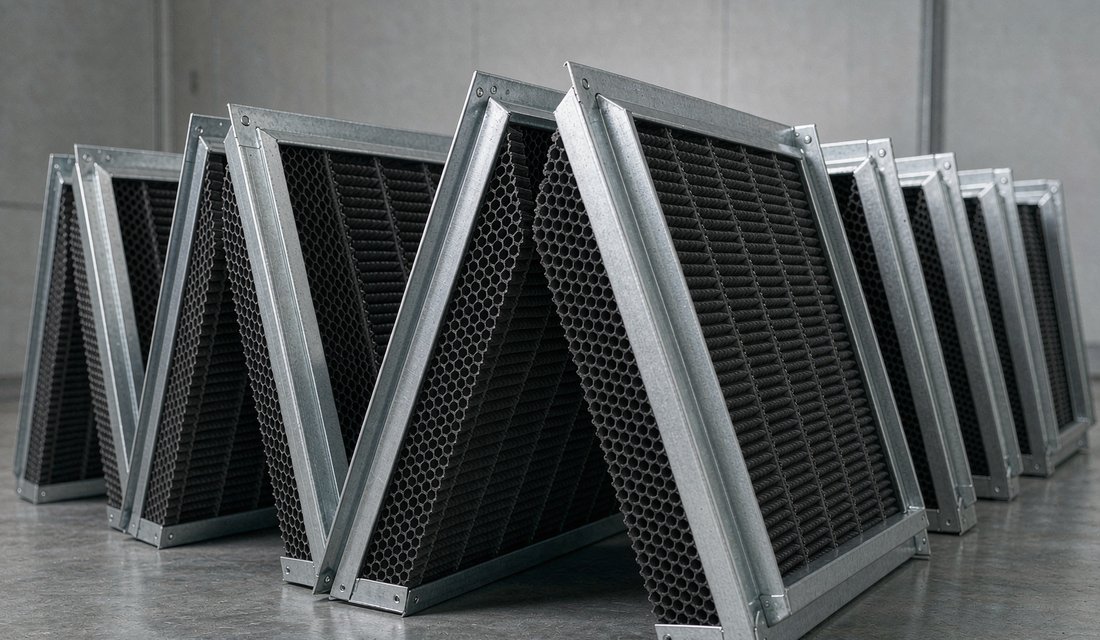

图1 V型活性炭过滤器外观与V形滤芯

规格（宽×高×厚，mm）	V形单元	滤料面积（m²）	额定风量（m³/h）	初阻力（Pa）	建议终阻力（Pa）
592×592×292	4V	2.4～3.0	1500～2000	60～90	130～180
592×592×292	6V	3.0～3.6	2000～2400	65～95	140～190
592×592×600	8V	5.2～6.4	2600～3200	75～105	160～210
592×490×292	4V	2.0～2.6	1300～1700	60～90	130～180
610×610×292	6V	3.2～3.9	2100～2500	70～100	150～200
610×610×600	8V	5.5～6.8	2700～3300	80～110	170～220

表3 常见规格与技术参数参考值

四、高湿环境吸附效率稳定性测试方法

稳定性测试以穿透曲线为核心。在恒温恒湿试验箱中设定温度与相对湿度，向过滤器上游注入浓度稳定的标准气体，连续采集下游浓度直至达到穿透判据。ISO 10121-1:2014 与 ASHRAE 145.1、ASHRAE 145.2 规定了气相过滤器的试验方法，以初始效率、穿透时间与吸附容量表征性能。

测试应至少覆盖30%、60%与90%三档相对湿度，并在同一风量下重复三轮，以扣除装填差异。采样点布置在过滤器上游与下游各一个断面，取样管需保温伴热，避免水汽在管路中凝结而影响浓度读数。

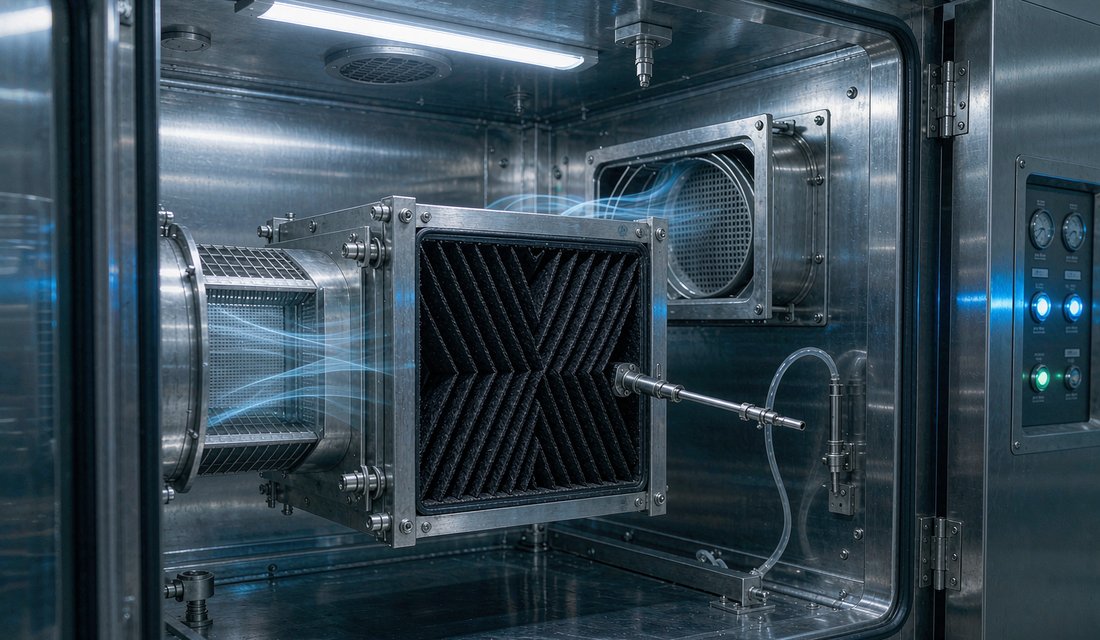

图2 恒温恒湿试验箱内的吸附性能测试

测试项目	控制条件	主要仪器	判据
初始效率	稳定风量与浓度	气相色谱、在线检测仪	上下游浓度差计算
穿透时间	三档相对湿度	气质联用、数据采集仪	出口浓度达进口的10%
吸附容量	恒温恒湿	电子天平、热重分析仪	增重与理论值比对
阻力变化	风量阶梯加载	微压差计	初阻力的两倍
含水率	高湿平衡后取样	干燥箱、精密天平	质量法测定

表4 稳定性测试项目与控制条件

五、相对湿度对吸附性能的影响规律

随相对湿度升高，物理吸附型活性炭对有机物的容量下降明显，穿透时间缩短；经疏水改性或浸渍处理的滤料，衰减幅度相对平缓。对氨、硫化氢等极性气体，适度的水汽反而有利于化学吸附反应的进行，去除率甚至略有提升。

工程实测数据显示，相对湿度由30%升至90%时，普通活性炭对甲苯一类非极性有机物的吸附容量可下降三成至四成；而同一湿度区间内，浸渍活性炭对氨的去除率变化通常在一成以内。滤料类型与改性工艺，是决定高湿稳定性的关键变量。

目标污染物	相对湿度30%	相对湿度60%	相对湿度90%	变化幅度
甲苯（普通活性炭）	96%以上	90%左右	82%左右	明显下降
二甲苯（疏水改性）	95%以上	92%左右	88%左右	小幅下降
氨（浸渍活性炭）	93%左右	92%左右	91%左右	基本稳定
硫化氢（浸渍活性炭）	94%左右	94%左右	93%左右	基本稳定
混合有机物（复合滤料）	90%左右	86%左右	79%左右	较为明显

表5 不同湿度下的去除效率参考区间

六、活性炭滤料选型与防潮设计要点

滤料选型按目标污染物定位：非极性有机物宜选高比表面积、经疏水改性的煤质或椰壳活性炭；酸性、碱性气体则选浸渍活性炭。GB/T 7701.1-2008 与 GB/T 12496 系列给出了活性炭的检测方法与质量指标。

防潮设计从结构与工艺两方面入手：滤芯端面加装防潮封边，外框做镀锌或喷涂处理，分隔件选用耐湿胶条；必要时在化学过滤段上游设置除湿或预加热段，把进入滤芯空气的相对湿度控制在70%以下。

污染物类型	滤料选型	参考指标	防潮措施
非极性有机物	疏水改性椰壳活性炭	比表面积、碘值	端面封边、上游除湿
酸性气体	碱性浸渍活性炭	浸渍负载率、穿透时间	控制入口湿度、防结露
碱性气体	酸性浸渍活性炭	去除率、吸附容量	避免长期高湿停运
混合污染物	复合梯度滤料	四氯化碳吸附率	分级过滤、定期检测

表6 滤料选型与防潮措施对照

七、过滤器与系统的协同配置

化学过滤段通常置于中效过滤之后、高效过滤之前的位置，以颗粒物预过滤延长活性炭使用寿命。上游缺少有效预过滤时，粉尘会堵塞滤料孔隙，造成阻力上升与吸附位点损失，高湿条件下更容易结块。

系统设计还应核算风量、湿负荷与再热能力。新风湿度较高时，宜先经表冷除湿再进入化学过滤段；串联多组V型过滤器时，需逐级校核阻力叠加与风机余压，避免末段风量不足而出现吸附效率虚高。

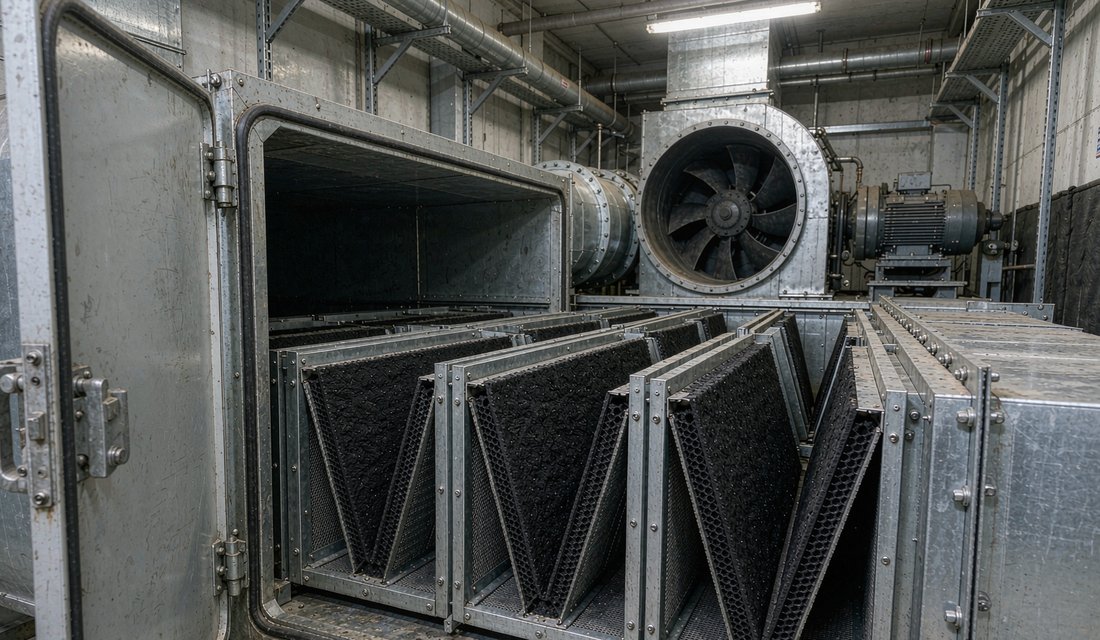

图3 新风机组内V型活性炭过滤器安装实景

系统位置	典型配置	作用	高湿工况注意点
新风入口段	初效过滤器	拦截大颗粒与飞絮	及时更换，防止吸湿霉变
中效过滤段	中效袋式过滤器	控制细颗粒物负荷	阻力上升时同步检查湿度
化学过滤段	V型活性炭过滤器	去除气态污染物	控制入口相对湿度
末端过滤段	高效过滤器	保证洁净度等级	防止前段结露带入水滴
送风段	风机与消声器	提供风量与余压	预留阻力增长的风压余量

表7 空气处理系统各过滤段的协同关系

八、运行监测与性能衰减判定

运行监测以阻力、出口浓度与运行时间三项为主。阻力达到初阻力的两倍或设定值时提示更换；出口浓度超过目标限值的80%时视为接近穿透，应缩短检测周期并安排备件。

对高湿工况，还应定期检测滤料的含水率与压差波动。若出现阻力异常升高或出口浓度骤升，需排查是否因结露造成滤料板结或旁通漏风，避免把可修复的工况问题误判为滤料失效而提前更换。

监测参数	检测周期	预警阈值	处置措施
运行阻力	连续监测	初阻力的两倍	检查积尘与结露，安排更换
出口浓度	每月或每季	目标限值的80%	缩短检测周期，准备备件
环境湿度	连续监测	入口相对湿度70%	启动除湿或预加热
滤料含水率	每季度	明显高于初始值	取样复检，评估更换
密封条状态	每次检修	老化或断裂	更换密封件，消除旁通

表8 运行监测参数与处置措施

九、测试数据与结果分析

以592×592×292 mm、6V规格试件为例，在风量2000 m³/h、温度25 ℃条件下，对甲苯的初始去除率由相对湿度30%时的96.2%降至湿度90%时的82.5%，穿透时间由420 h缩短至265 h，降幅约三成七。

同一试件对氨的去除率在三个湿度档位下分别为93.5%、92.8%与91.6%，变化较小，说明浸渍活性炭的抗湿能力优于普通物理吸附型滤料。两组数据对照表明，滤料类型与改性工艺对高湿稳定性的影响，明显大于结构形式本身。

相对湿度	甲苯初始去除率	甲苯穿透时间（h）	氨去除率	阻力（Pa）
30%	96.2%	420	93.5%	78
60%	90.1%	330	92.8%	85
90%	82.5%	265	91.6%	97

表9 不同湿度条件下的实测性能对比

十、安装、密封与安全管理要点

安装前核对规格与气流方向标识，滤芯V形开口应顺气流方向，四边密封条连续无断裂。框架与安装面之间加装压紧结构，防止高湿下密封条回弹产生旁通，导致未处理空气短路进入下游。

更换作业应佩戴防护用品，废滤料按固体废物管理要求收集处置。设备长期停运时宜拆下滤芯并置于干燥环境存放，避免持续高湿造成滤料吸湿板结与微生物滋生，影响再次投用时的吸附性能。

十一、典型工况下的选型建议

制药洁净区与地下空间属长期高湿场景，宜选疏水改性活性炭并在上游配置除湿段，运行中把入口相对湿度稳定控制在70%以下；喷涂与印刷车间的挥发性有机物治理属间歇高湿场景，可选用浸渍活性炭并加强预处理除湿。

沿海与海岛工程需兼顾盐雾腐蚀，外框宜选铝合金或不锈钢，密封件选耐候材料。工程验收应在实际湿度条件下进行现场抽检，以穿透时间与出口浓度两项指标确认性能达标，而不宜仅凭铭牌参数判定。
