化纤袋式中效过滤器在轨道交通站台通风系统中的粉尘控制能力

【概述】化纤袋式中效过滤器以镀锌钢板、铝合金或不锈钢为外框，滤材选用涤纶、丙纶等化学纤维无纺布，缝制成若干袋状滤芯后安装于集中通风系统的中效过滤段。轨道交通站台属于客流密集、半封闭的地下空间，列车进出隧道时产生的活塞风会把大量含铁质磨屑与硅酸盐粉尘卷入站台，站台通风系统既要维持温湿度，也需控制粉尘浓度。

站台环境的粉尘具有粒径跨度大、金属成分偏高、风量随行车密度波动的特点，对过滤段的容尘能力与结构稳定性提出不同于常规空调的要求。本文围绕化纤袋式中效过滤器在站台通风系统中的粉尘控制能力展开，梳理工况特征、技术参数、捕集机理、系统配置与运维要点，结合国内外标准与文献，为轨道交通环控系统过滤段选型提供参考。

一、产品结构组成与基本定义

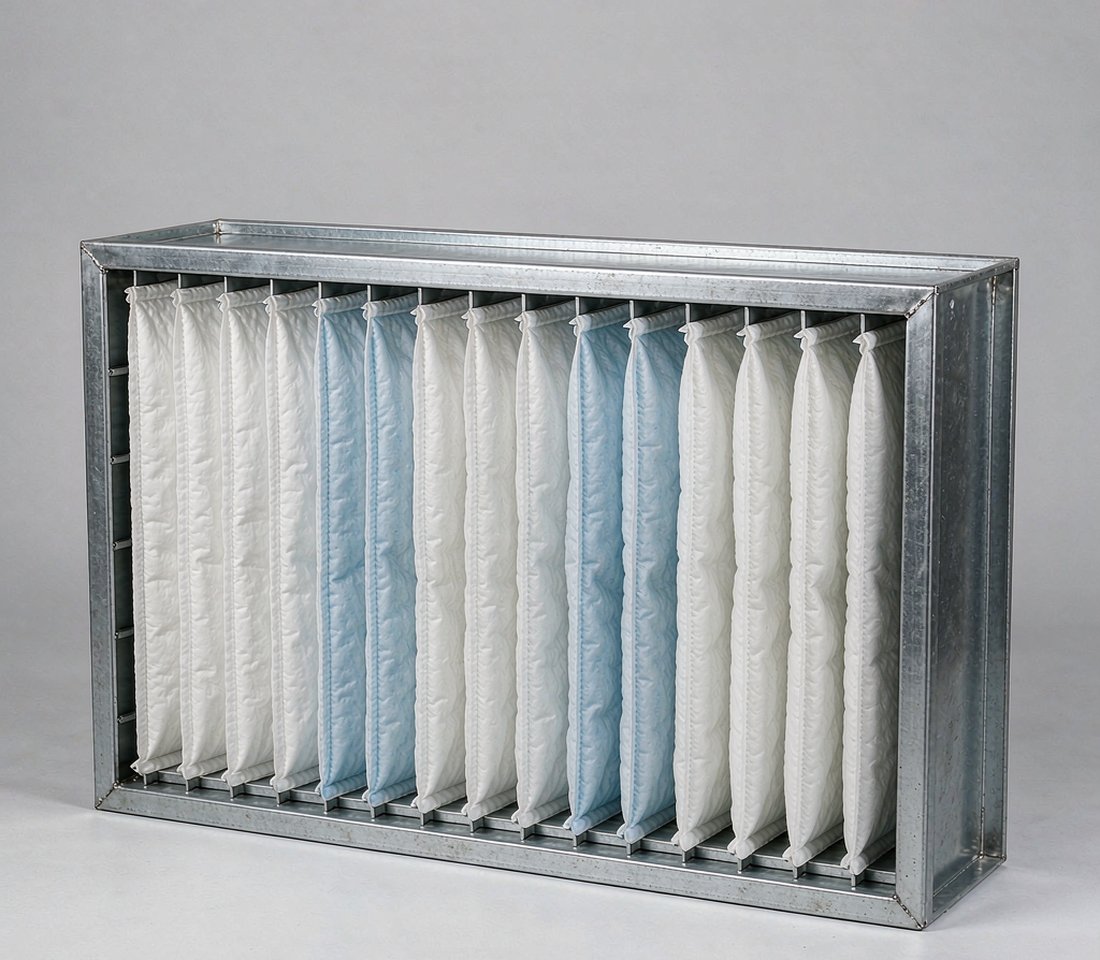

化纤袋式中效过滤器由外框、袋状滤芯、分隔件与密封条构成。外框常以厚度0.8至1.2毫米的镀锌钢板折弯成型，翻边后预留安装法兰；滤芯以涤纶、丙纶或聚酯无纺布按袋数与折数缝制，袋口沿外框内侧固定，袋体沿气流方向自然伸展，形成若干平行通道。

与板式结构相比，袋状结构把滤材由平面展开为多个袋体。以592×592×600毫米规格为例，迎风面积约0.35平方米，展开后的滤材面积可达4.5至6.5平方米。滤材面积扩大后穿过滤材的风速下降，颗粒与纤维的接触概率上升，相同效率水平下阻力曲线更为平缓，容尘空间也更为充裕。

部件	常用材料	主要功能	站台通风工况要求
外框	镀锌钢板、铝合金、不锈钢	承担结构载荷、固定袋体	平整不变形，翻边无毛刺
袋状滤芯	涤纶、丙纶、聚酯无纺布	拦截并捕集细微颗粒物	阻燃低烟、不掉纤维
分隔件	镀锌钢丝、热熔胶条	维持袋体张开与通道平行	通道不贴靠，抗气流脉动
密封条	闭孔海绵、氯丁橡胶	阻断边框旁通漏风	耐潮、压缩回弹稳定

二、站台通风系统的工况特征

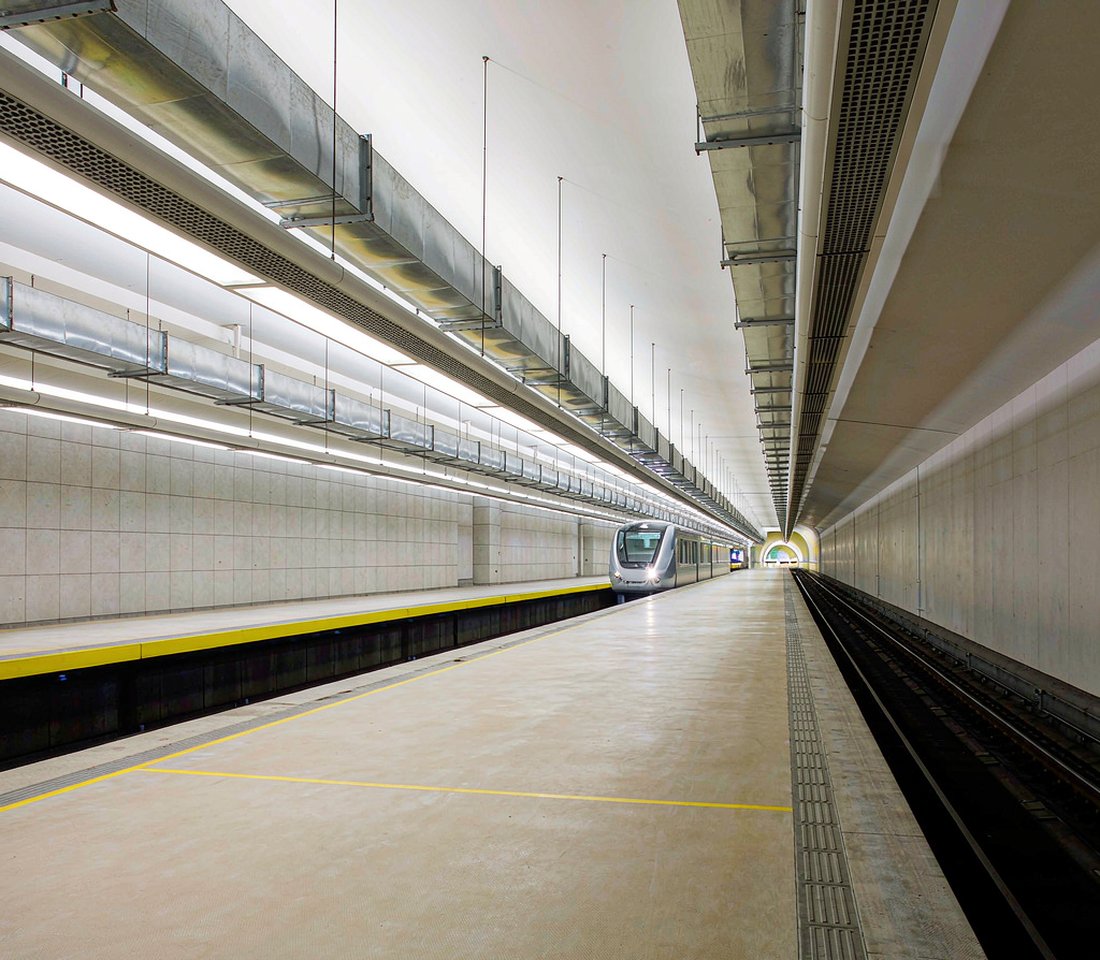

轨道交通站台多位于地下，空间相对封闭，人员密集且新风补充有限。列车在隧道内运行时会推动空气形成活塞效应，进站时把隧道内含尘空气推入站台，出站时又形成负压吸卷，粉尘浓度在列车到达前后出现明显峰值。站台通风系统同时承担送排风、温湿度调节与粉尘控制等多重任务。

隧道与轮轨摩擦产生的粉尘以铁氧化物、石英与橡胶碎屑为主，金属成分比例高于普通室内环境。站台层相对湿度受地下渗水与客流影响而波动，雨季偏高；粉尘中可磁吸附的金属颗粒占比大，容易在滤材纤维表面形成致密滤饼。这些特征使过滤段既要有较高容尘量，也要有稳定的结构强度。

工况参数	典型范围	对过滤段的影响
站台温度	18至30摄氏度	滤材力学性能稳定
相对湿度	45%至80%	偏高时粉尘易结块
粉尘浓度	0.05至0.60毫克每立方米	决定容尘负荷
活塞风风速	2至6米每秒	引起风量与面速脉动
日均运行时间	18至20小时	累计处理空气量大

三、主要技术参数与规格系列

评价化纤袋式中效过滤器的性能，主要指标包括额定风量下的过滤效率、初阻力、终阻力、容尘量、滤材克重与阻燃等级。按EN 779:2012的分级，中效段对应M5至M6及F7至F9等级；按ISO 16890-1:2016则以PM1、PM2.5、PM10的过滤效率表征，更贴近站台粉尘的粒径分布特征。

初阻力与滤材厚度、过滤风速和结构形式相关，额定风量下袋式结构的初阻力多在60至120帕，终阻力建议控制在250至450帕之间。轨道交通场合的滤材还需满足阻燃与低烟毒要求，GB/T 14295-2008对分级、阻力与容尘测试给出统一口径，可作为选型与验收的依据。

项目	常见规格范围	测试条件
外形尺寸（毫米）	592×592×600、490×592×600	外框外沿尺寸
袋数	6袋、8袋、10袋	按迎风面宽度配置
过滤等级	F7、F8、F9	EN 779:2012
额定风量（立方米每小时）	2000至3400	面速2.5米每秒
初阻力（帕）	60至120	额定风量下
终阻力（帕）	250至450	设计更换值
容尘量（克）	350至900	ASHRAE 52.2-2017

四、粉尘捕集机理与效率表征

中效段对颗粒的捕集包含四种机理。粒径大于1微米的颗粒以惯性碰撞与直接拦截为主，气流绕行纤维时颗粒因惯性偏离流线而撞击纤维表面；粒径小于0.3微米的颗粒主要依靠布朗扩散沉积。化学纤维经驻极处理后带有稳定电荷，可通过静电作用吸附带电气溶胶。许钟麟在《空气洁净技术原理》中对四种机理的粒径权重作了系统论述。

效率表征方式随标准体系而异。EN 779:2012采用人工尘计重法与DEHS计数法给出分级，ASHRAE 52.2-2017按粒径档给出效率曲线并折算为MERV值，ISO 16890-1:2016直接以PM1、PM2.5、PM10的过滤效率报告结果。站台粉尘在0.5至10微米区间浓度较高，ISO 16890体系更便于与站台空气质量限值对接。

捕集机理	主导粒径区间	影响因素
惯性碰撞	大于1微米	粒径、面速、纤维直径
直接拦截	0.5至3微米	纤维填充率、孔隙结构
布朗扩散	小于0.3微米	温度、风速、粒径
静电吸附	0.1至2微米	驻极电荷密度与稳定性

五、站台粉尘的来源与粒径分布

站台粉尘主要来自四个途径。轮轨滚动摩擦产生的铁质磨屑、隧道衬砌与道床扬起的硅酸盐颗粒、乘客携带的纤维与皮屑，以及制动闸瓦磨损产生的复合材料碎屑。其中轮轨磨屑粒径多集中在1至20微米，制动碎屑在亚微米区间占比上升，两类来源共同构成站台粉尘的双峰分布。

粉尘粒径直接影响过滤段的分级选择。粗效段可拦截10微米以上大颗粒，中效袋式段负责1至10微米区间的颗粒物，末端高效段则针对亚微米级颗粒。蔡杰在《空气过滤器原理与应用》中指出，中效段效率每提高一个等级，末端高效段的负荷可明显降低，从而延长其更换周期。

来源	主要成分	粒径区间	治理环节
轮轨磨损	铁氧化物、氧化硅	1至20微米	粗效与中效段
隧道扬尘	石英、碳酸钙	2至50微米	粗效段
制动磨屑	复合摩擦材料	0.1至5微米	中效与高效段
乘客活动	纤维、皮屑、棉絮	5至100微米	粗效段

六、活塞风与间歇风量对过滤性能的影响

列车运行带来的活塞风使通过过滤段的风量呈现周期性波动。进站时风量瞬时增大，滤材迎风面速随之上升，惯性与拦截作用增强但阻力也同步抬升；出站后风量回落，流速下降，扩散沉积的比重上升。过滤效率并非恒定值，而是在一定区间内随风量脉动。

风量脉动还会引起滤袋摆动与袋间贴靠。袋体在交变气流下反复张合，缝线与分隔件承受疲劳载荷，长期运行可能出现局部破损。工程上可选用袋深适中、分隔件刚度较高的规格，并在袋间预留足够间隙，以减轻脉动气流对结构的冲击。

运行阶段	风量特征	阻力表现	结构影响
列车进站	瞬时增大	快速上升	袋体受正压张开
停站开门	相对平稳	平稳波动	无明显冲击
列车出站	回落并短时反吸	短时回落	袋体受负压收拢
行车间隔	恢复设计风量	回落至基线	结构恢复正常

七、过滤段系统配置与密封方案

轨道交通站台通风系统通常按粗效、中效、高效三级配置过滤器。粗效段承担大颗粒与纤维杂物的初筛，中效袋式段置于其后，高效段多设于送风末端或站台公共区送风口。GB 50157对地铁通风与空调系统作出规定，站台公共区与设备管理区的空气处理机组配置需分别考虑。

配置时应关注过滤段的密封与旁通。过滤器与框架之间、框架与机组壁板之间的缝隙都会形成旁通气流，使未经过滤的空气直接进入下游。工程中常采用整体式框架配合闭孔海绵或液槽密封，并在安装后进行风速均匀性检验。GB 50591-2010对这类检验的方法与判据有具体规定。

过滤级别	设置位置	主要功能	典型更换周期
粗效（G3至G4）	新风口后	拦截大颗粒与纤维	1至3个月
中效（F7至F9）	混合段后	控制1至10微米颗粒	6至12个月
高效（H11及以上）	送风末端	控制亚微米颗粒	12至24个月

八、压差监测与更换判据

压差监测是粉尘控制中易于落地的技术手段。在过滤器前后设置取压口并接入压差变送器，可连续记录阻力变化。滤袋运行初期阻力上升较快，随后进入平稳阶段，积尘接近饱和时又加速攀升，形成典型的S形曲线，把该曲线与设计终阻力对照即可推算剩余运行时间。

更换判据通常以终阻力为基准，并辅以运行时间与粉尘浓度双重校核。终阻力取值需兼顾能耗与风量，取值偏低会使更换频繁、耗材费用上升，取值偏高则风机能耗增加且存在破袋风险。工程中常以初阻力的2至3倍作为终阻力基准，同时设定运行小时数上限。

监测项目	测量手段	判据阈值	预警阈值
过滤器阻力	压差变送器	250至450帕	终阻力八折
累计运行时间	机组运行记录	8000小时	7000小时
站台粉尘浓度	光散射监测仪	0.15毫克每立方米	0.12毫克每立方米
袋体外观	计划检修巡检	无破损与贴靠	局部变形

九、选型要点与全周期经济性分析

选型应结合机组风量、余压与安装空间确定袋数与袋深。风量偏大而空间受限时，可选用袋深较浅、袋数较多的规格以维持滤材展开面积；机组余压充裕时，选用克重较高的滤材可获得更长寿命。过滤风速不宜过高，过高的面速会同时抬升阻力与穿透率。

经济性分析应把耗材费用、更换工时与风机能耗一并计入。站台通风机组多设在地下设备房，更换作业需在停运窗口内完成，人工与停运损失占比高于普通建筑。以单台3400立方米每小时规格为例，按年运行6000小时、平均阻力180帕估算，建立全周期成本模型有助于在选型阶段作出更合理的权衡。

成本构成	占比区间	影响因素
滤袋耗材	25%至35%	滤材克重与规格
更换人工	20%至30%	设备房位置与作业窗口
风机能耗	30%至45%	平均阻力与运行时间
停运损失	5%至15%	行车密度与作业时段

十、性能验证与检测方法

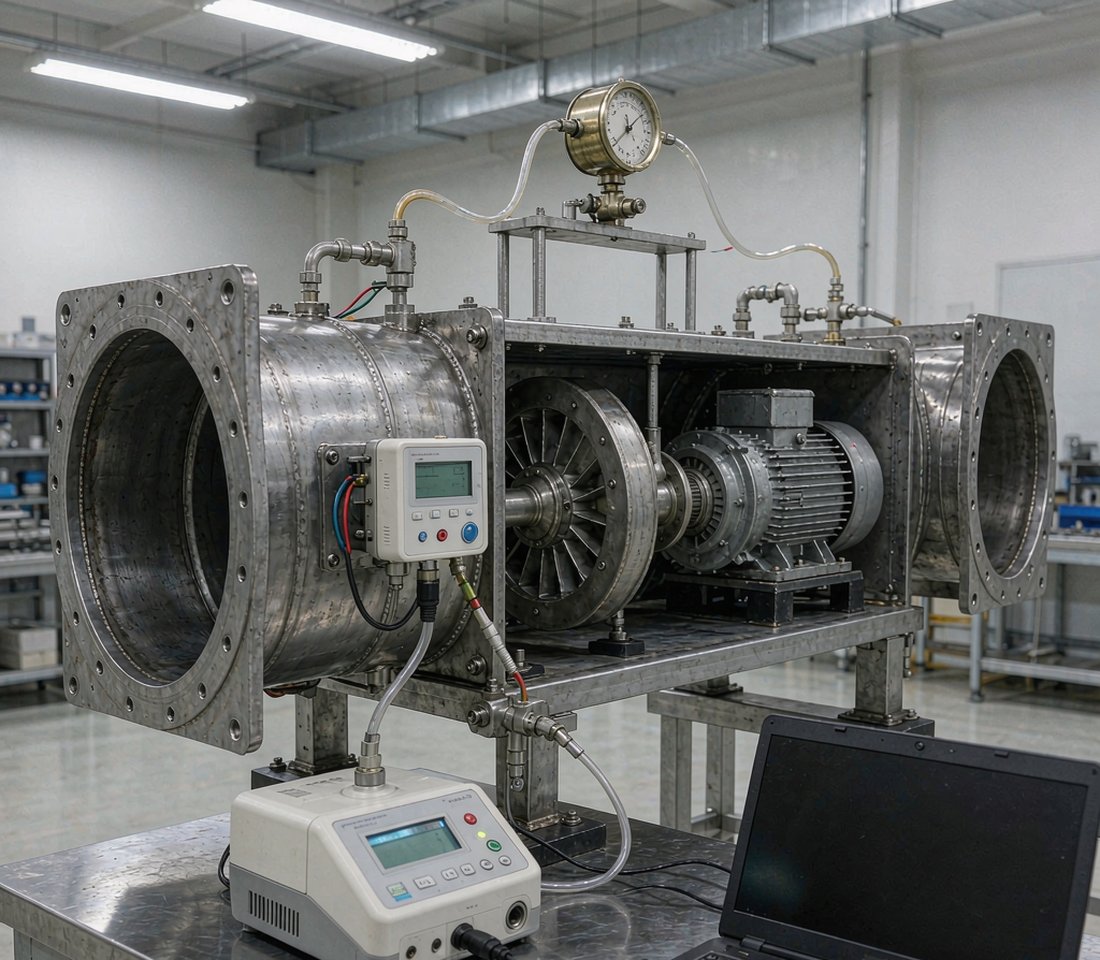

过滤器性能验证分为出厂检测与现场检验两个层面。出厂检测依据GB/T 14295-2008进行，涵盖效率、阻力、容尘量与滤材强度等项目；现场检验则关注安装后的密封性与风量分配。检测设备通常由风道、风机、尘源发生器、气溶胶光度计或粒子计数器与压差测量单元组成。

现场检验的方法包括风速均匀性测定、发烟检漏与压差复核。风速均匀性测定在过滤器下游断面按网格布点，各测点偏差过大会提示滤袋折叠或贴靠；发烟检漏用于查找旁通与密封缺陷。W. Whyte在《Cleanroom Technology》中强调，过滤器本身合格并不等于系统合格，安装环节的检验同样关键。

验证项目	检测方法	依据标准
过滤效率	DEHS计数法或光度计法	EN 779:2012
阻力与风量	风道静压差与流量测量	GB/T 14295-2008
容尘量	人工尘加载至终阻力	ASHRAE 52.2-2017
密封性	发烟检漏与风速均匀性测定	GB 50591-2010

十一、运行维护与管理要点

日常运维应建立滤袋台账，记录投运日期、初阻力、每次巡检的压差与处理风量。巡检周期可按压差变化速率动态调整，行车密度高、客流量大的车站应适当加密巡检。更换作业需在机组停机并完成清洁后进行，作业人员应防止污染下游管道与末端高效过滤器。

更换下的滤袋应做压缩打包并密封外运，避免二次扬尘。若袋体大面积破损或边框锈蚀，应追溯前级粗效过滤的运行状况；若效率衰减明显而压差不高，则需核查是否存在高湿工况或腐蚀性气体。把运维数据回流至选型环节，可逐步优化滤材与规格配置。

运维事项	周期	记录内容
压差巡检	每周	阻力值与变化速率
袋体外观检查	每季度	破损、贴靠与积尘形态
密封状态复核	每次更换时	密封条压缩与旁通情况
台账汇总分析	每年	寿命统计与选型优化建议
