化纤袋式中效过滤器在电子洁净厂房回风过滤环节的寿命评估

化纤袋式中效过滤器在电子洁净厂房回风过滤环节的寿命评估

【概述】化纤袋式中效过滤器以镀锌钢板、铝合金或不锈钢为外框，滤材采用涤纶、丙纶等化学纤维无纺布，经缝制成若干袋状滤芯后安装于集中通风系统的中效过滤段。电子洁净厂房的空气处理机组通常按粗效、中效、高效三级配置，回风过滤环节负责把车间内含尘空气净化后重新送入室内，其滤袋寿命直接关系到换气能耗与产品良率。

电子厂房属于连续运行的高洁净生产场所，回风量大、运行时间长，滤袋往往在数月内即由初阻力升至终阻力。本文围绕化纤袋式中效过滤器在回风过滤环节的寿命评估展开，梳理结构与工况特征、技术参数、寿命指标、影响因素、配置方案与更换判据，结合国内外标准与文献，为电子洁净厂房过滤段运维提供参考。

一、产品结构组成与基本定义

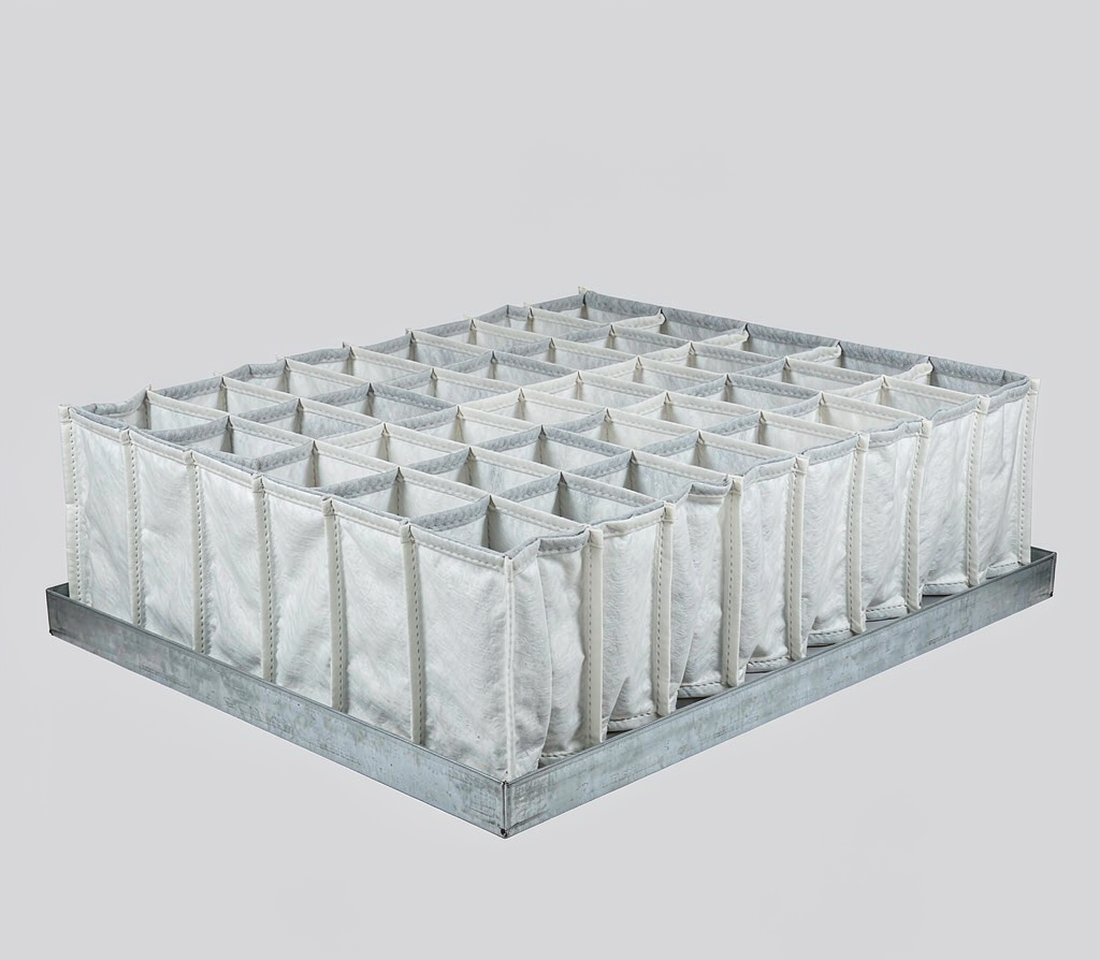

化纤袋式中效过滤器由外框、袋状滤芯、分隔件与密封条四部分构成。外框多采用厚度0.8至1.2毫米的镀锌钢板折弯成型，翻边后预留安装法兰；滤芯以涤纶、丙纶或聚酯无纺布按袋数与折数缝制，袋口沿外框内侧固定，袋体沿气流方向自然伸展，形成若干平行通道。

与板式结构相比，袋状结构把滤材由平面展开为多个袋体。以592×592×600毫米规格为例，迎风面积约0.35平方米，展开后的滤材面积可达4.5至6.5平方米。滤材面积扩大后穿过滤材的风速下降，颗粒与纤维的接触概率上升，相同效率水平下阻力更平缓，容尘空间也更充裕，这一特征对大风量回风工况尤为重要。

部件	常用材料	主要功能	电子厂房回风工况要求
外框	镀锌钢板、铝合金、不锈钢	承担结构载荷、固定袋体	平整不变形，翻边无毛刺
袋状滤芯	涤纶、丙纶、聚酯无纺布	拦截并捕集细微颗粒物	不释气、不掉纤维
分隔件	镀锌钢丝、热熔胶条	维持袋体张开与通道平行	通道不贴靠，气流顺畅
密封条	闭孔海绵、氯丁橡胶	阻断边框旁通漏风	耐潮、压缩回弹稳定

二、回风过滤环节的工况特征

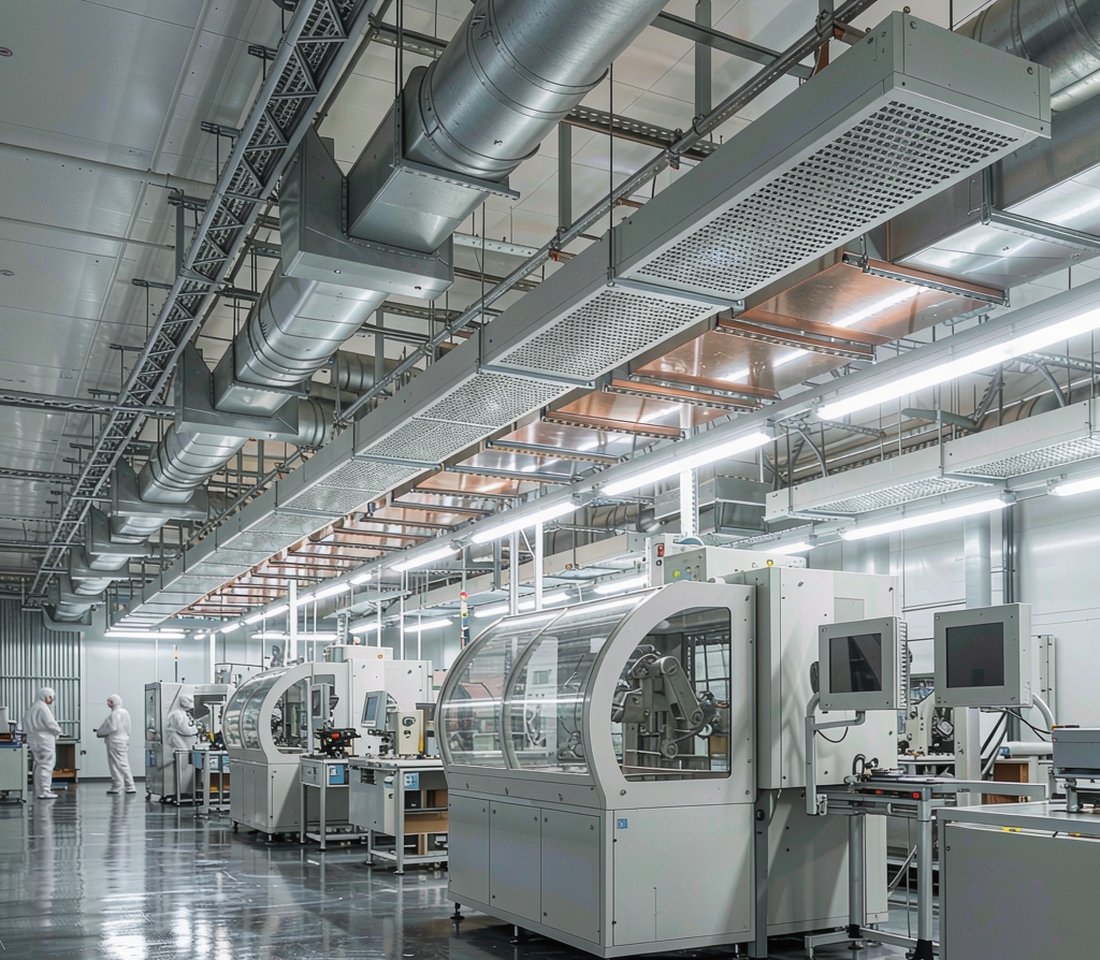

电子洁净厂房采用大风量循环送风的方式维持洁净度，回风比例常达总风量的七成以上。与全新风系统相比，回风含尘浓度虽然偏低，但风量基数大、运行时间接近全天候，滤袋累计处理的空气体积远超同规格普通空调机组。回风温度湿度相对稳定，粉尘多为硅酸盐、金属氧化物与纤维碎屑。

回风系统还存在若干特殊工况。部分工序会散发微量酸碱性气体、有机溶剂蒸气与助焊剂烟雾，这些物质可能改变滤材表面的电荷状态或促使纤维老化；洁净室的正压要求使机组连续运行而少有停机窗口，更换滤袋只能在计划检修期内完成。因此寿命评估不仅要看阻力增长，也要考虑滤材化学稳定性与更换作业可实施性。

工况参数	典型范围	对滤袋寿命的影响
回风比例	70%～95%	风量大，累计处理空气量高
年运行时间	6000～8700 h	停机窗口少，更换集中
回风温度	20～26 ℃	温变平缓，滤材无热应力
相对湿度	40%～60%	湿度适中，无冷凝风险
粉尘浓度	0.02～0.15 mg/m³	浓度低但累积量大
腐蚀性气体	微量酸碱与有机蒸气	可能使纤维强度衰减

三、主要技术参数与规格系列

评价化纤袋式中效过滤器的性能，主要指标包括额定风量下的过滤效率、初阻力、终阻力、容尘量、滤材克重与阻燃等级。按EN 779:2012的分级，中效段对应M5至M6及F7至F9等级；按ISO 16890-1:2016则以PM1、PM2.5、PM10的过滤效率表征，更贴近回风细颗粒物的实际分布特征。

初阻力与滤材厚度、过滤风速和结构形式相关。额定风量下袋式结构的初阻力多在60至120帕，终阻力建议控制在250至450帕之间。容尘量取决于滤材展开面积与孔隙梯度，袋数越多、袋深越大，可容纳的粉尘越多。GB/T 14295-2008对分级、阻力与容尘测试给出了统一口径，可作为选型与验收依据。

规格（宽×高×深 mm）	袋数	额定风量 m³/h	初阻力 Pa	效率等级	参考容尘量 g
592×592×600	6	3400	75～105	F7	约 600
592×592×600	8	3400	65～95	F8	约 520
592×592×380	6	2600	80～110	F7	约 430
287×592×600	3	1700	70～100	F7	约 300
490×592×600	5	2800	75～105	F8	约 470
610×610×600	8	3600	65～95	F8	约 560

四、颗粒物捕集机理与效率表征

中效段对颗粒的捕集包含四种机理。粒径大于1微米的颗粒以惯性碰撞与直接拦截为主，气流绕行纤维时颗粒因惯性偏离流线而撞击纤维表面；粒径小于0.3微米的颗粒主要依靠布朗扩散沉积。化学纤维经驻极处理后带有稳定电荷，可通过静电作用吸附带电气溶胶。许钟麟在《空气洁净技术原理》中对四种机理的粒径权重作了系统论述。

效率表征方式随标准体系而异。EN 779:2012采用人工尘计重法与DEHS计数法给出分级，ASHRAE 52.2-2017按粒径档给出效率曲线并折算为MERV值，ISO 16890-1:2016则直接以PM1、PM2.5、PM10的过滤效率报告结果。电子厂房回风中的颗粒多集中在0.1至2微米，ISO 16890体系的分级更便于与洁净室粒子浓度限值对接。

粒径区间	主导捕集机理	EN 779 分级参考	ISO 16890 表征
＞5 μm	筛滤、直接拦截	—	PM10 效率
1～5 μm	惯性碰撞、拦截	M5～M6	PM10、PM2.5
0.3～1 μm	拦截、静电吸附	F7～F9	PM2.5、PM1
＜0.3 μm	扩散、静电吸附	F8～F9	PM1 效率

五、寿命评价指标体系的构建

滤袋寿命并非单一数值，而应由阻力、容尘与效率三类指标共同判定。阻力指标关注初阻力到终阻力的压差余量，容尘指标关注单位面积滤材已截留的粉尘质量，效率指标关注过滤效率随积尘的衰减幅度。三者中任一先行达标，即可判定滤袋进入更换期。蔡杰在《空气过滤器原理与应用》中提出，以阻力为主导的判据在工程上更便于操作。

寿命通常以累计运行小时数或累计处理空气量表示。按ASHRAE 52.2-2017的容尘测试方法，可在实验室条件下测得滤材的容尘曲线；现场则通过压差变送器连续记录阻力变化，结合风量折算累计粉尘量。对于电子洁净厂房，把压差趋势与粒子计数数据联合分析，可更准确推断滤袋剩余寿命，避免过早更换造成浪费或过晚更换影响洁净度。

指标类别	具体参数	判定口径	数据来源
阻力指标	初阻力、终阻力	达终阻力即更换	压差变送器
容尘指标	累计粉尘质量	达额定容尘量即更换	容尘测试与折算
效率指标	PM2.5 过滤效率	衰减超允许偏差即更换	计数法检测
结构指标	袋体破损、脱线	目视发现即更换	停机巡检

六、影响使用寿命的关键因素

粉尘负荷是决定寿命的主要变量。回风含尘浓度、风量与运行时间共同决定单位时间内的粉尘沉积量，浓度偏高或风量偏大的系统更换周期相应缩短。滤材选择同样关键，克重较高、纤维较细的滤材容尘能力更好，但初阻力也偏高，需结合机组风机余压权衡。

湿度与化学环境对寿命的影响常被低估。相对湿度长期高于70%时，粉尘易在滤材表面结块并滋生微生物，阻力上升加快；酸碱性气体与有机溶剂蒸气会削弱驻极滤材的电荷稳定性，使效率衰减快于压差增长。安装质量亦不容忽视，袋体折叠、袋间贴靠或密封条压偏都会造成局部风速过高，使该处提前堵塞。

影响因素	作用机制	对寿命的影响方向	应对措施
含尘浓度	粉尘沉积速率提高	寿命缩短	加强前级粗效过滤
过滤风速	穿透率与阻力同时上升	寿命缩短	增大迎风面积
相对湿度	粉尘结块、滋生微生物	寿命缩短	控制回风湿度上限
腐蚀性气体	纤维老化、电荷衰减	效率先降	增设化学过滤段
安装质量	局部风速不均	局部提前失效	规范安装与巡检

七、回风过滤段的系统配置方案

电子洁净厂房空气处理机组通常设置粗效、中效、高效三级过滤，回风与新风在混合段汇合后依次通过各级滤段。粗效段承担大颗粒与纤维杂物的初筛，中效袋式段位于其后，高效段置于送风末端。ISO 14644-1:2015与GB 50073-2013对洁净室悬浮粒子浓度限值作出规定，回风段效率不足会推高末端高效段负荷。

配置时应关注过滤段的密封与旁通。过滤器与框架之间、框架与机组壁板之间的缝隙都会形成旁通气流，使未经过滤的空气直接进入下游。工程实践中常采用整体式框架配合闭孔海绵或液槽密封，并在安装后进行发烟或风速均匀性检验。GB 50591-2010《洁净室施工及验收规范》对这类检验的方法与判据有具体规定。

过滤级序	常规配置	效率等级	主要职责
粗效段（G4）	板式或袋式	G3～G4	去除大颗粒与纤维杂物
中效段（F7）	化纤袋式	F7～F8	捕集细颗粒、保护高效段
高效段（H13）	无隔板高效	H13～H14	末端粒子浓度控制
化学过滤段	活性炭或浸渍炭	按需设置	去除气态分子污染物

八、压差监测与更换判据

压差监测是寿命评估中易于落地的技术手段。在过滤器前后设置取压口并接入压差变送器，可连续记录阻力变化。滤袋运行初期阻力上升较快，随后进入平稳阶段，积尘接近饱和时又加速攀升，形成典型的S形曲线。把该曲线与设计终阻力对照，可推算剩余运行时间。

更换判据通常以终阻力为基准，并辅以运行时间与粒子浓度双重校核。终阻力取值需兼顾能耗与风量，取值偏低会使更换频繁、耗材费用上升，取值偏高则风机能耗增加且存在破袋风险。工程中常以初阻力的2至3倍作为终阻力基准，同时设定运行小时数上限，避免因粉尘浓度偏低而长期不更换导致滤材老化。

更换判据	典型阈值	优点	局限
终阻力	初阻力的 2～3 倍	直观、可在线监测	不反映效率衰减
运行时间	3000～6000 h	便于计划检修	与实际负荷脱节
粒子浓度	下游计数上升	直接反映洁净度	受系统耦合干扰
结构目视	破损、脱线、贴靠	发现隐性缺陷	依赖停机巡检

九、选型要点与经济性分析

选型应结合机组风量、余压与安装空间确定袋数与袋深。风量偏大而空间受限时，可选用袋深较浅、袋数较多的规格以维持滤材展开面积；机组余压充裕时，选用克重较高的滤材可获得更长寿命。过滤风速不宜过高，过高的面速会同时抬升阻力与穿透率。

经济性分析应把耗材费用、更换工时与风机能耗一并计入。滤袋单价偏低但更换频繁的系统，综合成本未必低于单价偏高而寿命更长的系统。以单台3400立方米每小时规格为例，按年运行7000小时、平均阻力180帕估算，风机能耗与更换成本在总成本中占比相当，因此在选型阶段建立全周期成本模型更为合理。

成本项	构成	占比特征	优化方向
耗材成本	滤袋采购单价	与更换频次正相关	提升容尘量
人工成本	拆装与检修工时	洁净室作业效率偏低	延长更换周期
风机能耗	运行阻力折算电耗	随阻力升高而上升	控制过滤风速
停产损失	计划检修占用产能	与更换次数相关	合并集中更换

十、性能验证与检测方法

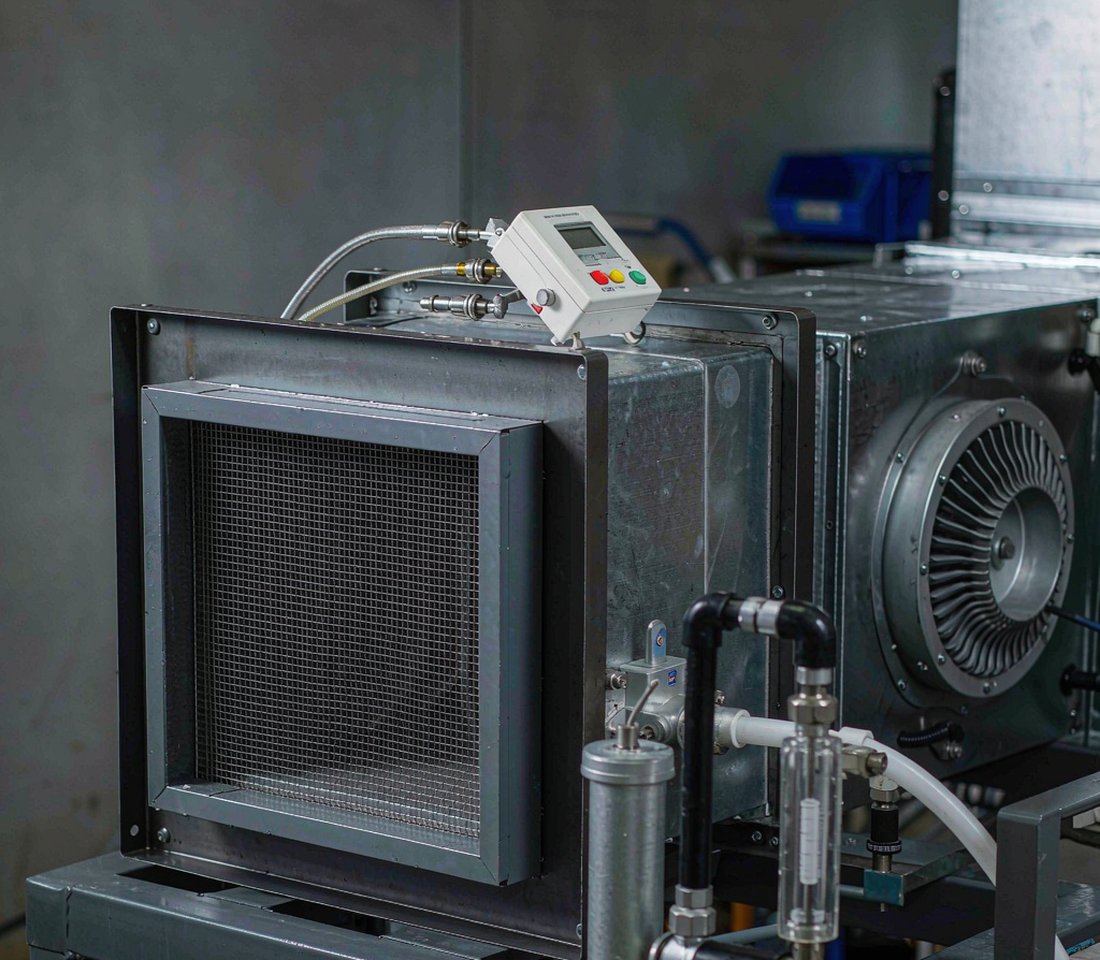

过滤器性能验证分为出厂检测与现场检验两个层面。出厂检测依据GB/T 14295-2008进行，涵盖效率、阻力、容尘量与滤材强度等项目；现场检验则关注安装后的密封性与风量分配。检测设备通常由风道、风机、尘源发生器、气溶胶光度计或粒子计数器与压差测量单元组成，可复现额定风量与含尘工况。

现场检验的方法包括风速均匀性测定、发烟检漏与压差复核。风速均匀性测定在过滤器下游断面按网格布点，各测点偏差过大会提示滤袋折叠或贴靠；发烟检漏用于查找旁通与密封缺陷。W. Whyte在《Cleanroom Technology》中强调，过滤器本身合格并不等于系统合格，安装环节的检验同样关键。

检测项目	依据文件	主要设备	合格判据
过滤效率	GB/T 14295-2008	气溶胶光度计、粒子计数器	不低于标称等级
初阻力	GB/T 14295-2008	微压差计	不超过标称值的 110%
容尘量	ASHRAE 52.2-2017	尘源发生器、称重装置	满足设计容尘要求
密封性	GB 50591-2010	发烟装置、风速仪	无可见旁通泄漏
风速均匀性	GB 50591-2010	热线风速仪	各测点偏差在限值内

十一、运行维护与管理要点

日常运维应建立滤袋台账，记录投运日期、初阻力、每次巡检的压差与处理风量。巡检周期可按压差变化速率动态调整，阻力上升较快时加密巡检。更换作业需在机组停机并完成清洁后进行，作业人员应穿戴洁净服并按单向流程操作，防止污染下游管道与末端高效过滤器。

更换下的滤袋应做破坏性处理并密封外运，避免二次扬尘。若袋体大面积破损或边框锈蚀，应追溯前级粗效过滤的运行状况；若效率衰减明显而压差不高，则需核查是否存在腐蚀性气体或高湿工况。把运维数据回流至选型环节，可逐步优化滤材与规格配置。

维护项目	周期	操作要点	记录内容
压差巡检	每周或每两周	读取变送器并比对趋势	压差值与风量
密封检查	每季度	检查海绵条与法兰贴合	缺陷部位与处理
袋体目视	每半年	查看破损、脱线与贴靠	破损数量与位置
滤袋更换	按判据触发	停机清洁后整体更换	投运日期与初阻力
