【概述】V型活性炭过滤器以镀锌钢板或铝合金为外框，内部由若干V形排列的活性炭滤芯构成吸附层，用于去除空气中的气态分子污染物。它把气相吸附与颗粒过滤两种功能结合在紧凑结构中，是洁净室空气处理机组中承担化学污染控制的关键部件。

半导体制造对空气中的分子级污染极为敏感，酸碱气体与有机蒸气在极低浓度下即可影响光刻、刻蚀与薄膜工艺的良率。V型活性炭过滤器凭借滤料面积大、接触时间充足、阻力平缓的特点，在新风与回风处理环节承担化学过滤任务。本文围绕其在半导体洁净室空气处理中的关键技术展开分析，梳理结构、机理、参数、选型、配置与运维要点。

一、产品定义与结构组成

V型活性炭过滤器由外框、V形滤芯、分隔件与密封条组成。外框采用镀锌钢板或铝合金，翻边后形成安装法兰；滤芯把活性炭滤料与支撑骨架复合，按V形排布固定于框内；分隔件维持各滤芯通道平行；密封条阻断边框旁通漏风。

与平板式结构相比，V形排布把滤料面积在相同迎风断面下扩大数倍，气流以较低的迎面风速通过滤层，接触时间延长，阻力上升平缓。以592×592×292 mm规格为例，迎风面积约0.35 m²，展开滤料面积可达2.4至3.6 m²，兼顾吸附容量与结构紧凑。

部件	常用材料	主要功能	洁净室工况要求
外框	镀锌钢板、铝合金	承担结构载荷、固定滤芯	表面低析出、防腐、翻边平整
V形滤芯	活性炭滤料、无纺布复合层	吸附气态分子污染物	无粉尘脱落、比表面积稳定
分隔件	镀锌钢带、热熔胶条	维持V形通道平行	通道不塌陷、进气均匀
密封条	闭孔海绵、氯丁橡胶	阻断边框旁通漏风	耐老化、四边连续贴合
防护网	镀锌钢丝网	保护滤料、防止冲刷	网面平整、不掉屑

表1 结构与材料组成

二、吸附机理与效率评价

活性炭依靠物理吸附与化学吸附去除气态污染物。物理吸附由范德华力驱动，凭借发达的微孔与中孔结构把有机物分子富集在孔隙表面；浸渍活性炭通过负载化学药剂，与酸性、碱性或特定气体发生反应，提升对极性分子的去除能力。R.T. Yang 在《Gas Separation by Adsorption Processes》中系统阐述了吸附平衡与传质过程。

效率评价以穿透曲线为核心。ISO 10121-1:2014 与 ASHRAE 145.1、ASHRAE 145.2 规定了气相过滤器的试验方法，以初始效率、穿透时间与吸附容量表征性能。半导体行业还依据 SEMI F21 与 ISO 14644-8 对气态分子污染物浓度分级，据此确定过滤器的目标去除率。

吸附类型	作用力	适用污染物	评价指标
物理吸附	范德华力	有机蒸气、非极性分子	比表面积、碘值、穿透时间
化学吸附	化学反应	酸性、碱性极性气体	浸渍负载率、去除率
复合吸附	两者协同	混合污染物	吸附容量、出口浓度
催化氧化	催化反应	特定还原性或氧化性气体	转化率、副产物控制

表2 吸附类型与评价指标

三、主要技术参数

参数围绕外形尺寸、V形单元数、滤料面积、额定风量、初阻力与吸附容量展开。常见厚度为292 mm与600 mm两类，V形单元有3V、4V、6V、8V等规格。额定风量按迎面风速1.5至2.5 m/s确定，初阻力一般为60至120 Pa，终阻力按初阻力的两倍取值。

半导体工况选用时，还应核对活性炭的碘值、四氯化碳吸附率与比表面积，确认滤料无粉尘脱落，框架在大风量下不变形。用于有机溶剂作业区时，须评估金属部件的析出风险与静电积聚，避免对晶圆表面造成污染。

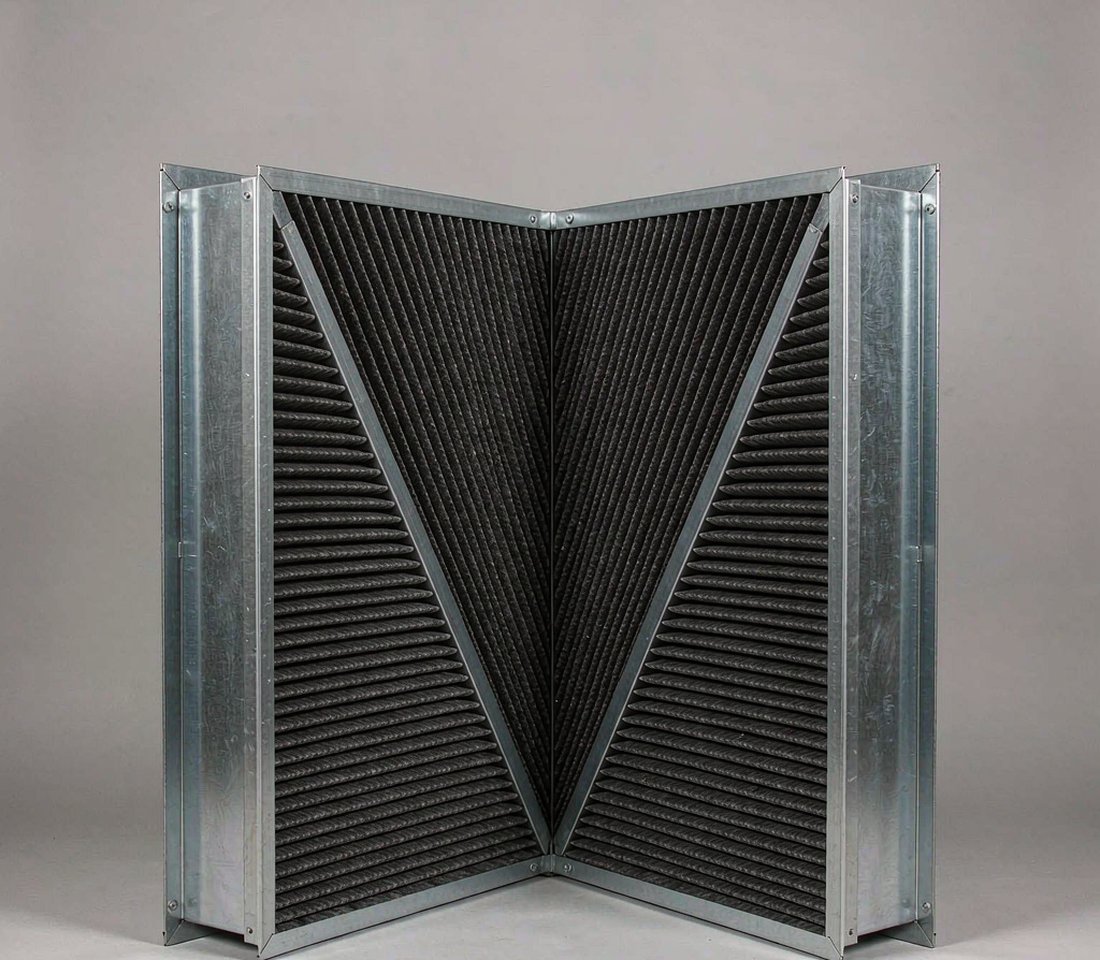

图1 V型活性炭过滤器外观与V形滤芯

规格（宽×高×厚，mm）	V形单元	滤料面积（m²）	额定风量（m³/h）	初阻力（Pa）	建议终阻力（Pa）
592×592×292	4V	2.4～3.0	1500～2000	60～90	130～180
592×592×292	6V	3.0～3.6	2000～2400	65～95	140～190
592×592×600	8V	5.2～6.4	2600～3200	75～105	160～210
592×490×292	4V	2.0～2.6	1300～1700	60～90	130～180
610×610×292	6V	3.2～3.9	2100～2500	70～100	150～200
610×610×600	8V	5.5～6.8	2700～3300	80～110	170～220

表3 常见规格与技术参数参考值

四、半导体洁净室的空气污染特征

半导体洁净室的空气污染除颗粒物外，还包括气态分子污染物。按 SEMI F21 的分类，气态分子污染物分为酸类、碱类、可凝聚物与掺杂剂四类。酸类气体如氟化氢、氯化氢会腐蚀光刻胶与金属互连；碱类气体如氨会改变光刻胶的显影特性；有机物会在晶圆表面形成分子膜。

掺杂剂类污染物在极低浓度下即可改变半导体的电学特性，对良率影响明显。洁净室内的污染源包括作业人员、工艺设备、建筑材料与室外新风。GB 50472 对电子工业洁净厂房的空气净化提出要求，强调对新风单独处理并控制化学污染物浓度。

类别	代表物质	主要来源	潜在影响
酸类（MA）	氟化氢、氯化氢、硫氧化物	刻蚀、清洗工序	腐蚀金属线路、影响光刻
碱类（MB）	氨、胺类	人员、光刻胶、建材	影响光刻胶显影与线宽
可凝聚物（MC）	有机硅、增塑剂、酯类	密封胶、涂料、设备	形成分子膜、影响附着
掺杂剂（MD）	硼、磷、金属蒸气	扩散、离子注入工序	改变电学特性、污染晶圆

表4 气态分子污染物分类与危害

五、V型结构的气流组织与阻力特性

V形排布使气流斜向流过两侧滤层，在迎风面积不变的前提下显著增加滤料面积。风速下降后气态污染物与滤料表面的接触时间延长，吸附带推进更均匀，局部穿透风险随之降低。结构设计应使各V形单元进气均匀，避免边缘区风速偏低形成吸附盲区。

与平板式相比，V型结构在相同风量下初阻力偏低且上升较缓。CFD 模拟显示，加装导流板可改善进气分布，使各滤芯的迎面风速偏差控制在较小范围内。ASHRAE 52.2-2017 与 ISO 16890-1:2016 的测试流程可为阻力与效率评估提供方法参考。

结构型式	滤料面积	初阻力	接触时间	适用场合
平板式	较小	偏高	较短	空间受限、负荷低
V型	较大	偏低	较长	洁净室新风与回风
V型+导流板	较大	偏低且均匀	较长	大风量、高均匀度要求
圆筒式	中等	中等	中等	排气末端、局部治理

表5 不同结构型式的特性对比

六、活性炭选型与吸附容量

活性炭的原料决定孔隙结构。煤质活性炭微孔发达，适合小分子有机物；椰壳活性炭硬度高、灰分低，适合高纯工况；木质活性炭中孔比例较高，对较大分子吸附有利。比表面积、碘值与四氯化碳吸附率是衡量吸附能力的常用指标。

吸附容量受温度、湿度与污染物浓度影响。湿度升高会与有机物分子竞争吸附位点，使容量下降；温度升高使物理吸附减弱。选用时应结合工况进行吸附等温线测试，并按 GB/T 7701.1 与 GB/T 12496 系列方法检验滤料质量。

种类	原料	孔隙特征	适用污染物	洁净室适用性
煤质活性炭	无烟煤、烟煤	微孔为主	小分子有机物	通用，成本适中
椰壳活性炭	椰壳	微孔发达、灰分低	低浓度有机物	高纯工况
木质活性炭	木屑、果壳	中孔比例高	较大分子有机物	特定有机物
浸渍活性炭	基炭加药剂	表面负载活性组分	酸性、碱性气体	酸碱污染控制

表6 活性炭种类与适用性

七、与前端过滤段的协同配置

气态分子污染物过滤器需在洁净的空气环境中工作。若前端颗粒物未除净，粉尘会沉积在活性炭表面，堵塞微孔并降低吸附容量。工程上通常按粗效、中效、高效三段过滤在前、V型活性炭过滤器在后的顺序组织气流，把进入吸附段的颗粒物浓度控制在较低水平。

酸性与碱性污染物常分设不同浸渍类型的过滤器。对新风与回风分别处理，可降低新风带入的室外污染负荷；回风处理有利于节约能耗，但需关注工艺设备散发污染物的累积。负荷较高时，可采用两级活性炭串联作为补充手段。

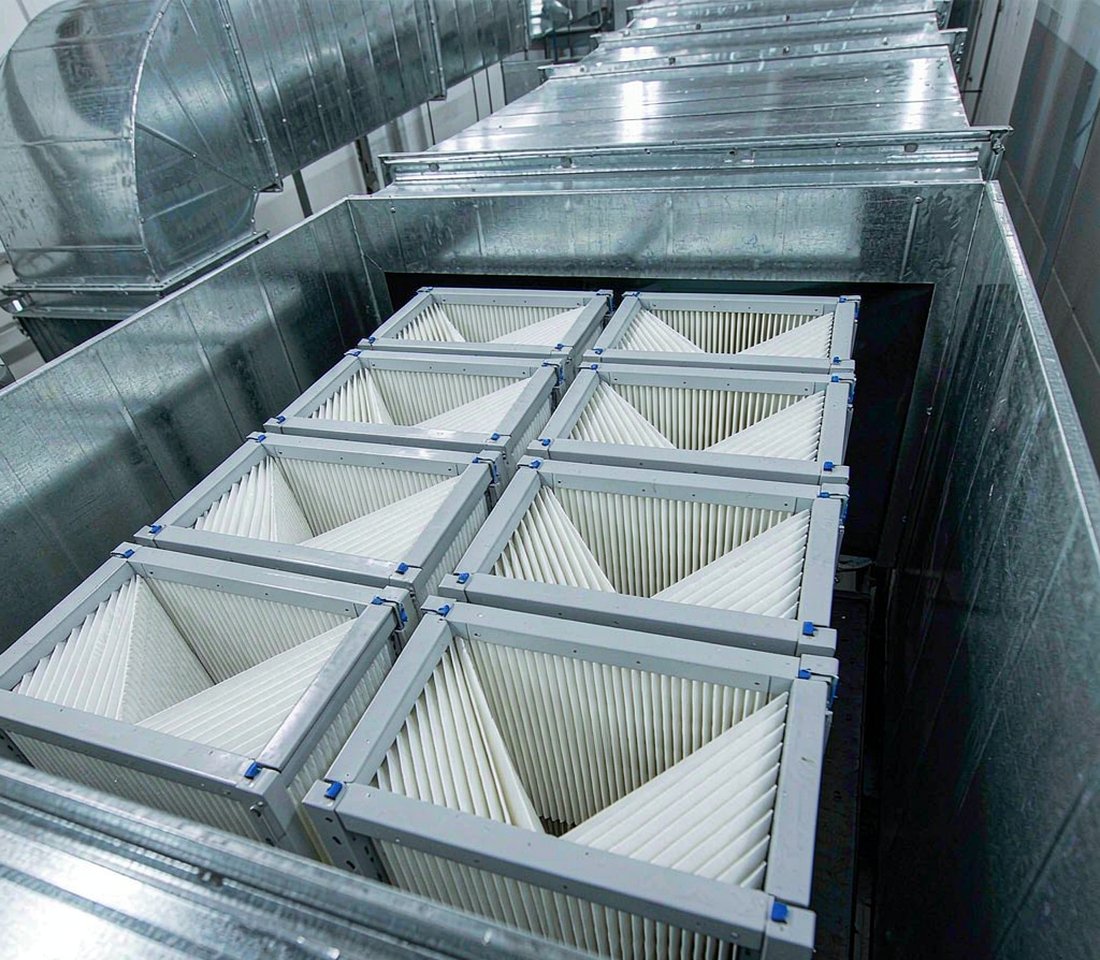

图2 半导体洁净室空气处理机组过滤段安装实景

过滤级段	典型配置	主要作用	更换判据
粗效段	G3～G4板式或袋式	拦截大颗粒粉尘	阻力达初阻力两倍
中效段	F7～F9袋式或V型	拦截细颗粒物	阻力上升或效率衰减
高效段	H13～H14	控制亚微米颗粒	检漏不合格或阻力超标
化学过滤段	V型活性炭过滤器	去除气态分子污染物	出口浓度达阈值

表7 过滤级段协同配置

八、吸附饱和、再生与更换

活性炭的吸附能力随运行时间衰减。当出口浓度上升至设定阈值，或累计运行时间达到预估寿命时，即进入更换节点。压差变化不是判断吸附饱和的可靠依据，气相过滤器需借助出口浓度检测或定期取样分析来安排更换。

部分工况可采用热脱附或蒸汽再生恢复吸附能力，但反复再生会使微孔结构受损，容量逐次下降。半导体洁净室对洁净度要求严格，再生过程可能引入新的污染，多数场合直接更换滤芯。更换时应整框更换，避免新旧滤料混装造成旁通。

判据	监测方式	阈值示例	处理方式
出口浓度	在线气体分析仪	达设定上限	整框更换
累计运行时间	运行台账	达预估寿命	计划更换
滤料取样	实验室分析	吸附容量衰减	批量更换
阻力变化	压差表	仅作参考	结合浓度判断

表8 更换判据与处理方式

九、运行监测与性能验证

验证分为出厂检验与现场验证。出厂检验依据 ISO 10121-1:2014 测定初始效率与阻力，必要时开展穿透试验。现场验证关注安装密封、出口污染物浓度与系统风量，采用在线气体分析仪或定期采样分析评价去除效果。

许钟麟在《空气洁净技术原理》中指出，过滤系统的性能来自选型、安装与维护的全过程，单一环节合格并不代表系统整体达标。运行监测以浓度、阻力与风量三项参数形成的记录台账为依据，结合定期巡检形成趋势判断。

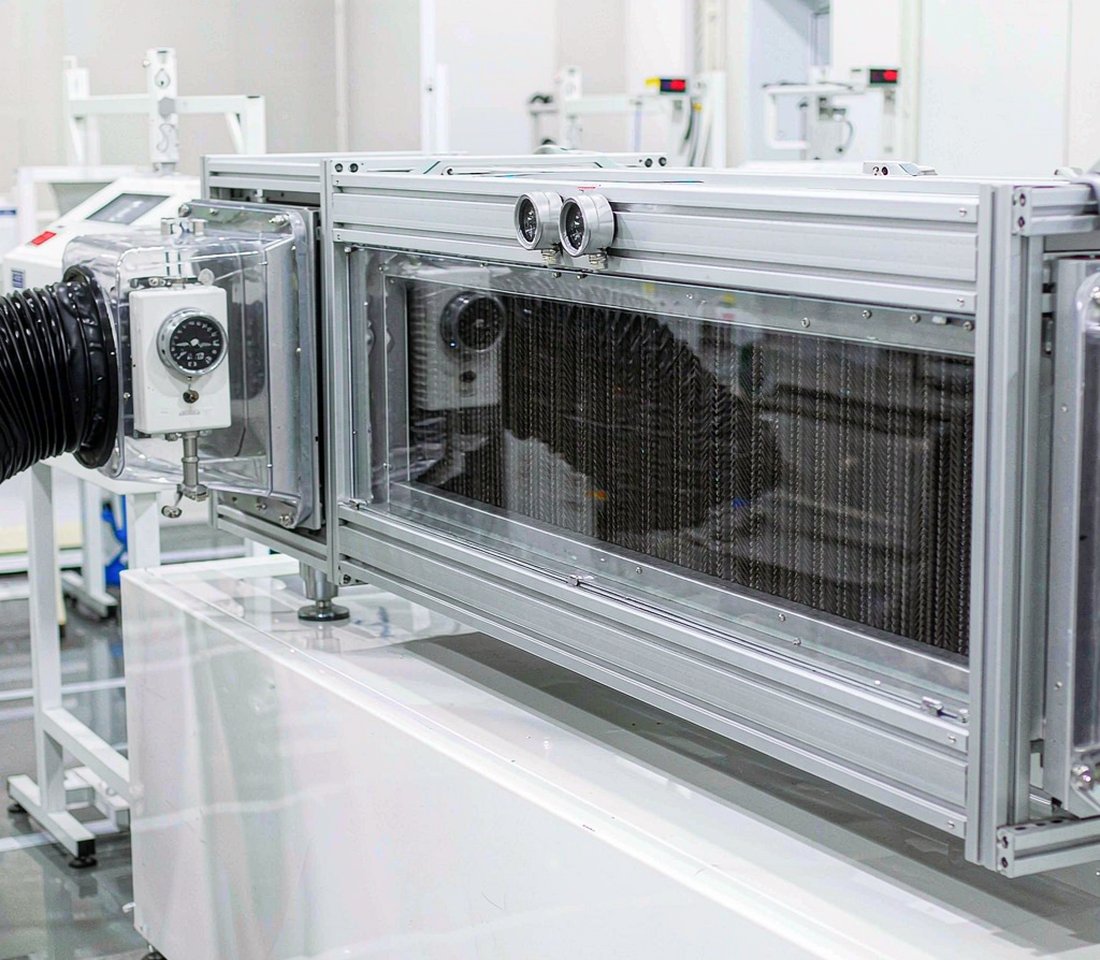

图3 V型活性炭过滤器性能测试台与压差检测

十、安装、密封与安全管理

密封是保证去除效率的关键。V形单元与框架、框架与风道之间的缝隙会使未处理空气旁通，使实测效率低于标称值。安装时应采用闭孔海绵或耐老化橡胶密封条，压紧后检查四周是否连续贴合。蔡杰在《空气过滤器原理与应用》中提到，安装质量对系统实际效率的影响有时超过产品级别差异。

更换活性炭滤芯前应停止相关工艺并隔离风道，作业人员佩戴防护用品。吸附有机物的废滤料属于危险废物，应密闭收集并交由有资质单位处理。金属框架与风道需可靠接地，防止气流摩擦产生静电积聚。

十一、工程应用与发展方向

V型活性炭过滤器在半导体洁净室中用于新风机组、回风处理机组与局部排气系统，与高效过滤器组成完整的空气处理链。随着制程线宽缩小，行业对气态分子污染物的控制指标持续收紧，单一过滤手段难以满足全部要求。

发展方向包括低析出滤材、模块化组合、与在线监测联动的更换管理，以及针对特定污染物的浸渍配方优化。W. Whyte 在《Cleanroom Technology》中强调，污染控制应把过滤、气流组织与运行管理作为一个整体来考虑，这为半导体洁净室的空气处理提供了思路。
