【概述】V型塑框过滤器以工程塑料为外框，滤材沿气流方向折转成V形，在有限的安装断面内展开出成倍的过滤面积，是中央空调与集中通风系统中效段的主力产品。在电子、制药、精密机械等工业洁净室中，它承担着拦截颗粒物、减轻末端高效过滤段负荷的关键作用。

工业洁净室连续运行时间长、含尘负荷波动大，中效段的更换周期直接关系到系统能耗与维护成本。围绕高容尘量这一设计目标，本文梳理V型塑框过滤器的结构特征、容尘机理、技术参数、分级标准与不同洁净等级下的配置实践，给出选型与运行维护的参考思路。

一、工业洁净室的空气净化需求与过滤层级

工业洁净室广泛用于电子、制药、精密机械与新能源等行业，其空气含尘浓度、温湿度与压差均需按工艺要求长期稳定控制。ISO 14644-1:2015按单位体积内粒径大于等于0.1 μm至大于等于5 μm的粒子浓度划分洁净度级别，国内则以GB 50073-2013《洁净厂房设计规范》作为设计依据。净化系统通常采用初效、中效、高效三级梯级过滤，中效段承担了大部分颗粒负荷。

中效段的运行状态直接影响高效过滤器的寿命与系统能耗。若中效段容尘量不足，阻力会在数月内快速攀升，迫使风机提高转速或提前更换末端过滤器。因此在含尘浓度较高、连续运行时间长的工业洁净室中，选用具备高容尘量特征的V型塑框过滤器，成为兼顾净化效果与运行成本的常见做法。

过滤层级	常用级别	主要作用	更换周期参考
初效段	G3～G4	拦截絮状物与粗颗粒，保护后级	1～3个月
中效段	F7～F9	拦截中细颗粒，降低高效段负荷	3～9个月
高效段	H13～H14	实现终端洁净度级别	1～3年
超高效段	U15以上	特殊工艺的超低浓度控制	按检测结果确定

表1 工业洁净室三级过滤的层级与作用

二、V型塑框过滤器的结构特征

V型塑框过滤器以工程塑料为外框，滤材经打褶、分道后沿气流方向折转成V形，多组V形滤芯并排组合成连续过滤断面。外框常采用聚丙烯、ABS或聚苯乙烯射出成型，带加强筋、安装卡槽与密封面，尺寸公差一般控制在正负1 mm以内。塑料外框密度约在1.0至1.1 g/cm³，同规格整只重量约为铝合金外框产品的六成至八成。

V形折转把有限的迎风断面展开为成倍的滤材面积，592×592×292规格的展开倍数约在16至19倍，通过滤材的风速因此下降到迎面风速的十几分之一。风速下降延长了颗粒在滤材内的停留时间，扩散与拦截的捕集概率随之提升，同时阻力增长趋缓，为高容尘量设计提供了结构基础。

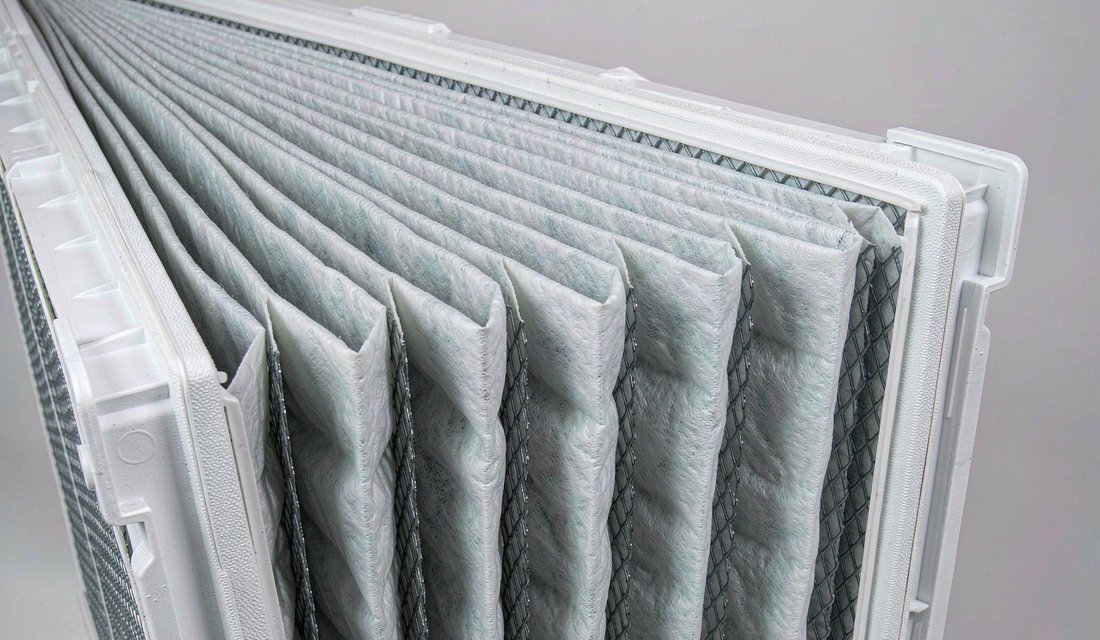

图1 V型塑框过滤器的塑料外框与V形折转滤芯结构

部件	常用材料	对容尘与过滤的作用	质量控制要点
外框	PP、ABS、聚苯乙烯	维持断面几何稳定，减少偏流	射出成型，公差正负1 mm
滤芯滤材	超细玻璃纤维、熔喷驻极材料	承担主体拦截与纳尘	打褶分道，V形角度一致
分隔条	热熔胶、塑料条、铝箔	保持褶间距，气流分布均匀	胶线连续，不断点不溢胶
密封件	聚氨酯发泡胶、硅胶条	阻断旁通，防止颗粒绕行	四边连续浇注，无气孔
护网	镀锌钢丝网、铝合金网	抑制滤材变形，维持褶形	网面平整，与滤材贴合

表2 结构组成与容尘性能的关联

三、高容尘量设计的实现路径

容尘量指过滤器在达到规定终阻力前所能容纳的试验尘质量，直接决定更换周期。提升容尘量的途径主要有三条：增加滤材展开面积、提高滤材克重与厚度、优化褶层几何形状与分隔方式。在相同外框尺寸下，褶层数量增加可扩大滤材面积，但褶间距过小会造成气流通道堵塞，反而抬高阻力。

高容尘量设计需要在面积、阻力与效率之间取得平衡。工程上通常把褶高控制在25至40 mm、褶密度控制在每100 mm约28至34褶，并采用热熔胶分隔条维持褶间距稳定。滤材克重提高有助于增加纳尘空间，但当克重超过每平方米90 g后，初阻力上升的幅度会超过容尘量的增益，经济性随之下降。

设计参数	常用取值范围	对容尘量的影响	对初阻力的影响
滤材展开面积	约为迎风面积的16～19倍	显著提升	基本不变
滤材克重	70～90 g/m²	随克重提高而增加	随克重提高而上升
褶高	25～40 mm	褶高过大则通道利用下降	褶高过大则阻力上升
褶密度	28～34褶/100 mm	密度提高可增面积	密度过高则通道受阻
V形组数	2～6组	组数增加则面积增加	组数增加则断面阻力下降

表3 影响容尘量的主要设计参数

四、主要技术参数与规格

V型塑框过滤器的参数体系围绕外形尺寸、额定风量、初阻力、过滤效率与容尘量展开。常见厚度分292 mm与150 mm两类，前者用于大风量机组，后者适配安装深度受限的改造项目。额定风量一般按迎面风速2.0至2.5 m/s确定，初阻力控制在100至150 Pa，终阻力按初阻力的两倍取值。

容尘量指标与滤材克重、褶层密度相关，高容尘量型号一般可达每平方米滤材600至900 g，明显高于平板式产品。选型时还应核对耐温、耐湿与阻燃等级，普通塑框产品长期运行温度宜控制在60 ℃以内；有防静电要求的场合应选用导电型塑框与金属护网结构。

规格（宽×高×厚，mm）	V形组数	滤材面积（m²）	额定风量（m³/h）	初阻力（Pa）	容尘量（g/m²）
592×592×292	4	5.5～6.8	3200～3600	110～140	650～900
592×490×292	4	4.6～5.6	2700～3000	110～140	650～900
592×287×292	2	2.8～3.4	1600～1800	105～135	600～850
490×490×292	4	3.8～4.6	2200～2500	110～140	650～900
610×610×292	4	5.8～7.1	3400～3800	115～145	700～950
592×592×150	3	3.2～4.0	2400～2700	120～150	550～800

表4 常见规格与技术参数参考值

五、分级标准与效率评价

ISO 16890-1:2016以ePM1、ePM2.5、ePM10描述过滤器对相应粒径段颗粒的质量效率，并按效率区间划分组别。EN 779:2012仍以0.4 μm颗粒的计数效率划定F5至F9，欧洲工程实践中常与ISO体系并列使用。北美体系采用ASHRAE 52.2-2017，以KCl气溶胶分级测试并计入静电衰减，用MERV值反映效率下限。

国内产品应满足GB/T 14295-2008对效率、阻力与容尘量的规定，洁净室工程验收还可参照GB 50591-2010《洁净室施工及验收规范》。多体系并行时，应核对试验尘源、粒径分档与老化处理的差异，避免直接换算造成偏差。对高容尘量产品而言，效率、阻力与容尘量需在同一试验条件下同步评价。

分级体系	级别或指标	评价维度	依据标准
ISO 16890-1:2016	ePM2.5 65%～80%	粒径段质量效率	ISO 16890-1:2016
ISO 16890-1:2016	ePM1 50%以上	细颗粒物质量效率	ISO 16890-1:2016
EN 779:2012	F7～F9	0.4 μm计数效率	EN 779:2012
ASHRAE 52.2-2017	MERV 13～15	分粒径效率下限	ASHRAE 52.2-2017
GB/T 14295-2008	中效1～2级	效率、阻力、容尘量	GB/T 14295-2008

表5 中效过滤分级体系对照

六、容尘量与阻力增长的关系

过滤器的阻力随积尘量增加而上升，其增长曲线可分为三个阶段：初始阶段尘粒填充纤维间隙，阻力平缓上升；稳定阶段尘饼逐渐形成，阻力近似线性增长；负荷阶段尘饼压实，阻力上升加快并接近终阻力。高容尘量设计依靠更大的纳尘空间，把稳定阶段显著拉长。

更换判据应以阻力为准。当运行阻力达到建议终阻力，或送风量下降到设计值的百分之八十五以下时即应更换。蔡杰在《空气过滤器原理与应用》中指出，按阻力更换比按固定时间更换可节省滤材用量约一成至两成半。过晚更换不仅抬高风机能耗，还可能因滤材破损造成未过滤空气旁通。

运行阶段	积尘负荷	阻力趋势	效率趋势	运行建议
初始阶段	小于20%容尘量	平缓上升	缓慢上升	记录初阻力基准值
稳定阶段	20%～60%	近似线性上升	趋于平稳	按月记录压差
负荷阶段	60%～85%	上升加快	开始回落	准备备件，安排更换
超期阶段	大于85%容尘量	接近终阻力	明显下降	立即更换并检查密封

表6 容尘过程中阻力与效率的变化

七、不同洁净等级下的配置实践

不同洁净等级对中效段的要求并不相同。ISO Class 8至Class 7级别的车间，多采用初效G4加中效F7至F8的组合；Class 6及以上级别则需在中效后设置H13级以上高效过滤器，中效段侧重降低高效段的颗粒负荷。涂装、锂电池与精密机械车间含尘浓度较高，宜选用高容尘量型号并缩短巡检间隔。

工程实践数据显示，高容尘量型号在含尘浓度0.5至2 mg/m³的工况下，更换周期可由3至4个月延长至6至9个月，年运行阻力均值下降约15%至25%。实践同时表明，中效段的维护便利性与更换周期，往往比效率等级的细微差异更能影响整个净化系统的稳定性与运行成本。

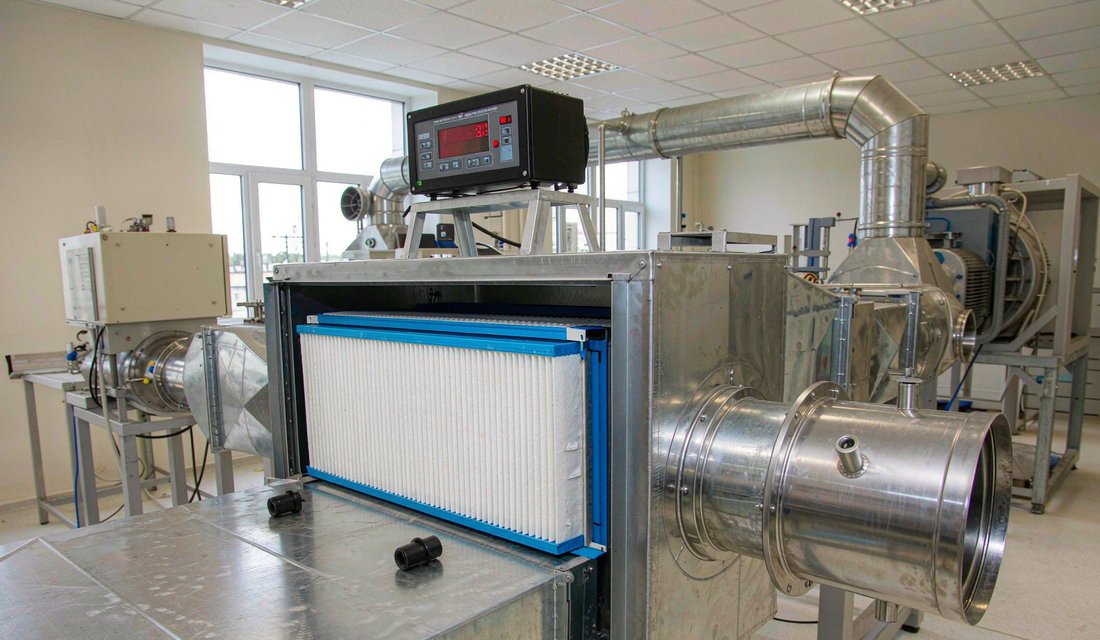

图2 过滤器性能试验台：容尘量与阻力同步测试

应用场合	洁净度级别	配置方式	入口浓度（mg/m³）	更换周期
电子洁净厂房	ISO Class 6～7	G4＋F9高容尘＋H13	0.3～0.8	6～9个月
制药洁净车间	ISO Class 7～8	G4＋F8＋H13	0.4～1.0	5～8个月
精密机械装配	ISO Class 7～8	G4＋F7＋H13	0.8～2.0	4～7个月
锂电池生产车间	ISO Class 7	G4＋F9防静电型＋H13	0.5～1.5	4～6个月
涂装车间送风单元	ISO Class 8	G4＋F8高容尘＋F9	1.0～3.0	3～6个月

表7 不同场合的配置方式与更换周期参考

八、安装密封与旁通控制

安装质量对过滤效果的影响常被低估。过滤器与框架之间若存在缝隙，含尘空气会绕过滤材直接进入下游，实测效率可能比额定值低十至三十个百分点。规范做法是在安装导轨与滤框之间加装闭孔海绵或氯丁橡胶密封条，并对拼装缝隙做连续密封处理。

压紧机构应使滤框与框架均匀受力，避免单侧过压造成塑框变形。日常维护以压差监测为主，建议在过滤器前后加装压差计或压差变送器，并接入楼宇自控系统记录趋势。拆装时按标示气流方向安装，更换后记录压差初值，作为后续判断更换时机的基准。

九、与其它型式过滤器的对比

与袋式过滤器相比，V型塑框过滤器在同等安装断面下的滤材面积略小，但结构紧凑、外形平整，不需为袋体留出鼓胀空间，适合安装深度受限的机组。与平板式中效过滤器相比，其展开面积大、通过风速低，容尘量与效率均占优势。与有隔板高效过滤器相比，塑框V型产品效率等级偏低、阻力较小，更适合作为梯级配置的中间环节。

从全生命周期看，塑料外框不可清洗也不可焚烧回用，废弃后需按一般工业固废处理；铝合金与镀锌钢外框可回收，但重量与初投资较高。因此选型应综合安装条件、更换频率与固废处理成本，而非单一比较单价。许钟麟在《空气洁净技术原理》中提出，过滤器的组合应按室内允许含尘浓度反推各级效率，再由各级效率确定型式与数量。

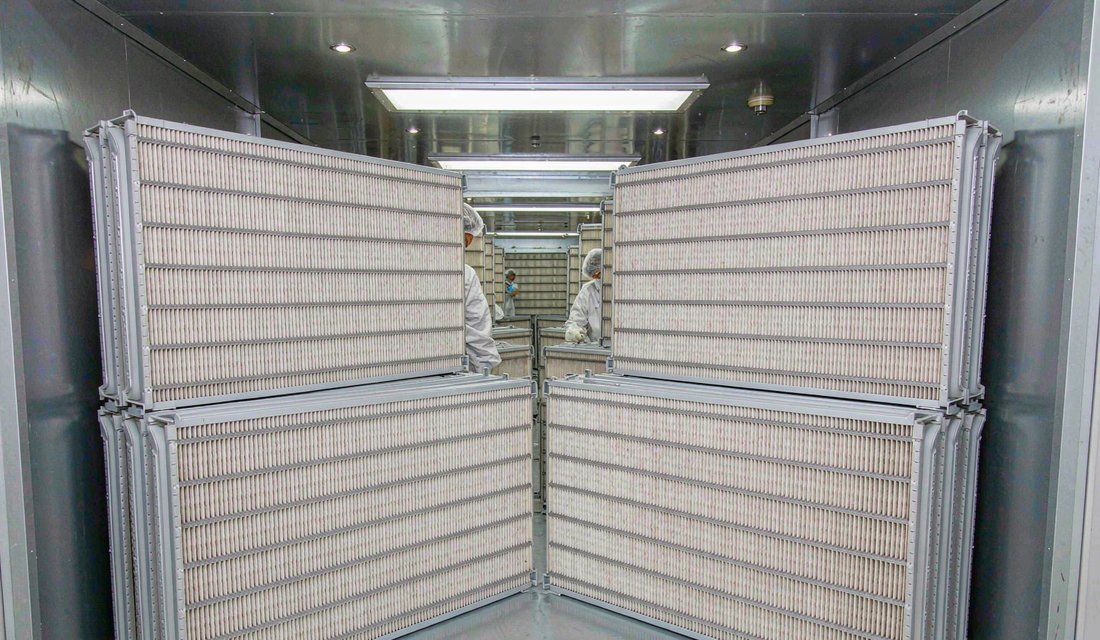

图3 工业洁净室机组中效段的V型塑框过滤器安装组

型式	常用级别	相对容尘能力	结构阻力	安装深度	适用场合
V型塑框过滤器	F7～F9	高	中低	小	机组中效段、改造项目
袋式中效过滤器	F5～F9	较高	中低	大	大风量机组、含尘较高
板式中效过滤器	F5～F7	一般	中	小	预过滤段、粗过滤
无隔板高效过滤器	H10～H14	中	中高	小	洁净室末端送风
有隔板高效过滤器	H10～H14	中	高	中	高洁净度送风末端

表8 不同型式过滤器的容尘与结构特征对比

十、运行维护与更换周期管理

维护的首要任务是保持密封与压差监测的连续性。建议按运行时长与含尘浓度确定巡检频率，前置初效过滤器应加密更换，避免其失效后细颗粒物集中冲击中效段。塑框产品应避免水洗与高压气吹，玻璃纤维滤材一旦受潮，干燥后易出现褶皱塌陷，容尘能力随之下降。

更换周期管理应结合压差趋势与运行工况动态调整。集中采购时可同批留存备件并记录生产批次，便于分析不同批次的阻力一致性。对于连续运行、停产代价较高的生产线，宜在达到终阻力前安排计划性更换，把更换作业纳入年度检修窗口。

维护项目	周期参考	检查内容	判定标准
压差记录	每周至每月	前后压差数值与趋势	达到终阻力即更换
密封检查	每季度	密封条老化、框架缝隙	发现旁通立即处理
滤材外观	每季度	破损、受潮、褶皱塌陷	破损即整只更换
紧固件复核	每半年	压紧机构受力均匀性	单侧过压需重新调整
风量校核	每年	送风量与设计值偏差	低于设计值85%即更换

表9 巡检维护项目与判定标准

十一、技术进展与应用前景

近年来滤材技术持续演进。W. Whyte在《Cleanroom Technology》中提示，评估驻极滤材时应以老化后的效率为准，而非初始效率。《Filtration + Separation》与《Indoor Air》多次报道纳米纤维滤材、驻极材料静电稳定性与可再生设计的研究进展，Hinds在《Aerosol Technology》中系统阐述了效率曲线的谷值区间。

在工业洁净室领域，V型塑框过滤器的改进方向集中在三个方面：以梯度结构滤材兼顾效率与容尘，以可再生或可回收外框降低固废处理压力，以压差传感器与数据分析实现按需更换。高容尘量设计与智能监测的结合，有望推动中效过滤段从定期更换向状态维护转变，为洁净室的稳定运行与节能降耗提供新的支撑。
