化纤袋式中效过滤器在机场航站楼新风机组中的长期运行性能监测

化纤袋式中效过滤器在机场航站楼新风机组中的长期运行性能监测

机场航站楼属于典型的大空间公共交通建筑，新风机组承担稀释人群呼出污染物、维持室内正压与补偿排风的任务。过滤器是这条新风链路上持续拦截颗粒物的部件，其性能随时间衰减，直接关系到室内空气品质与风机能耗。

化纤袋式中效过滤器以化学纤维无纺布制成多袋结构，在同等迎风面积下可提供数倍于平板过滤器的滤料面积。本文以枢纽机场航站楼新风机组为背景，梳理其结构参数、监测方法与阻力效率的长期演变规律，并结合国内外标准给出维护与选型思路。

一、产品定义与功能定位

化纤袋式中效过滤器指以化学纤维无纺布为滤材、经折叠或缝合形成多个袋体、固定于金属或塑料框架的空气过滤部件。按 GB/T 14295-2008 的分级，其计重效率与大气尘分组落在中效区间，对应 ISO 16890-1:2016 中 ePM10 与 ePM2.5 的部分捕集档位。

在航站楼新风机组中，它通常装于粗效过滤之后、表冷器之前，承担两项任务：保护表冷器翅片与风机叶轮免受积尘污染，降低后续管道与末端的粉尘沉降。航站楼新风量大、连续运行时间长，该级过滤器的阻力水平对系统能耗的影响随之放大。

工况项目	典型取值范围	对过滤器的影响
单台机组新风量	20000～60000 m³/h	决定滤料面风速与阻力水平
迎风面风速	2.0～2.8 m/s	偏高时袋体抖动、二次扬尘
全年运行小时数	6000～8700 h	直接决定容尘累积速度
室外颗粒物浓度	35～120 μg/m³	随城市与季节波动
机组送风温度	18～27 ℃	影响滤材含水率与阻力
相对湿度	35%～90%	高湿时滤材板结、阻力上升

表1 航站楼新风机组典型工况参数

二、结构组成与材料体系

该型过滤器由滤材、袋体骨架、外框与密封件四部分构成。滤材多采用聚酯纺粘与熔喷复合的无纺布，克重一般在每平方米八十至一百二十克，纤维直径处于微米量级，通过机械拦截、惯性碰撞与扩散三种机制捕集颗粒。

袋体数量有四袋、六袋、八袋等规格，袋深常见三百至六百毫米。袋数增加可扩大滤料面积、降低面风速，但会抬高初阻力并占用机组空间。外框可用镀锌钢板、铝合金或塑料注塑，高湿环境下宜采用防腐框体与耐湿滤材。

部件	常用材料	功能作用
滤材	聚酯纺粘熔喷复合无纺布	颗粒捕集主体，决定效率与容尘
袋体骨架	镀锌钢丝、玻纤撑条	维持袋形，防止吸瘪贴合
外框	镀锌钢板、铝合金、ABS 注塑	固定袋口，保证断面密封
密封件	聚氨酯发泡、EVA 海绵、液态硅胶	阻断未过滤空气旁通
缝合线	高强涤纶线、超声波焊接	袋体接缝强度与气密性
分隔条	热熔胶线、织物条	维持袋间间距，均衡气流分布

表2 结构组成与材料配置

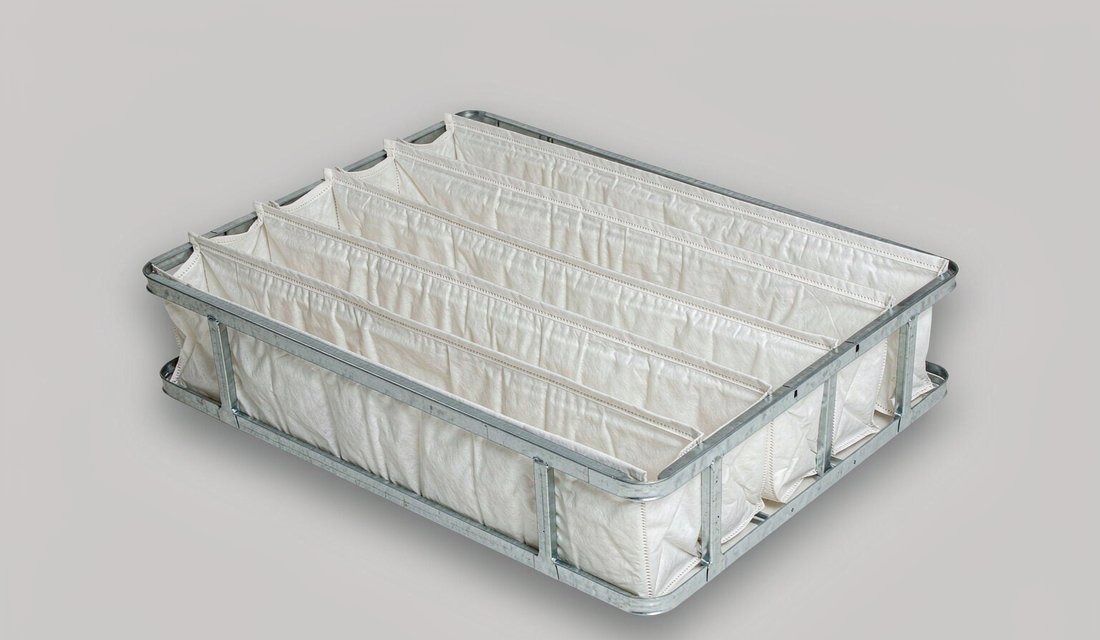

图1 化纤袋式中效过滤器的袋体与外框结构

三、主要技术参数与规格谱系

参数体系围绕效率、阻力、容尘量与外形尺寸四个维度展开。按 GB/T 14295-2008 的试验条件，中效袋式过滤器在额定风量下的初阻力多在八十至一百六十帕，计重效率覆盖百分之六十至九十五，容尘量随滤料面积与克重同步提高。

结构参数需与机组断面匹配。迎风面风速按每秒钟二点五米左右控制，过高会加剧滤袋抖动与二次扬尘，过低则浪费机组空间。袋深与袋数的组合应在阻力增量与安装空间之间取平衡，同时预留检修与抽换通道。

型号代号	袋数	袋深(mm)	额定风量(m³/h)	初阻力(Pa)	计重效率	容尘量(g)
F5-4D	4	350	2000	85	70%	420
F5-6D	6	400	2800	95	75%	610
F6-6D	6	500	3000	110	82%	680
F7-8D	8	550	3800	125	88%	830
F8-8D	8	600	4000	145	93%	900
F9-10D	10	600	4500	160	95%	980

表3 常见规格与主要技术参数

四、长期运行性能的监测指标体系

长期运行性能不能只用出厂效率描述，需建立随时间变化的指标体系。核心量包括运行阻力、过滤效率、剩余容尘比例、袋体结构完整性与密封部位泄漏率，五项分别对应能耗、净化效果、剩余寿命、失效风险与旁通风险。

指标之间并不独立。阻力上升伴随粉尘层增厚，效率在粉尘层形成初期可能略有提高，随后因滤材堵塞与纤维断裂而下降。密封条老化则造成未过滤空气旁通，实测效率出现陡降，这类失效难以从阻力曲线上察觉。

指标	物理含义	监测方式	预警意义
运行阻力	过滤器前后静压差	压差变送器连续采集	能耗与剩余寿命
计重效率	单位质量颗粒捕集比	离线称重法复测	净化能力衰减
计数效率	分级粒径捕集比	光学粒子计数器扫描	细颗粒物控制水平
剩余容尘比例	已积尘量与额定容尘量之比	阻力模型反算	更换时机判断
结构完整性	袋体与接缝完好程度	目视、内窥镜、风速扫描	破损与旁通风险
泄漏率	密封面单位时间漏风量	发尘扫描法或压差法	效率失真程度

表4 长期运行性能监测指标体系

五、监测方案设计与测点布置

监测方案应覆盖机组前后的压差、风量、颗粒物浓度与振动四个通道。压差测点布置在过滤器前后静压稳定段，取压口避开涡流区与袋体正对位置，导压管长度控制在十米以内并保持坡度，防止冷凝水积聚造成读数失真。

颗粒物监测采用上下游双点采样。上游采样点设于粗效过滤之后，下游设于中效过滤之后、表冷器之前，采样管等速采样并保持干燥。数据采集间隔按十五分钟记录一次，配合楼宇自控系统形成连续曲线，便于识别阶跃变化与缓慢漂移。

监测通道	仪表类型	量程	准确度要求	安装位置
压差	微压差变送器	0～1000 Pa	±1% 满量程	过滤器前后静压段
风量	皮托管或热式风速仪	0～30 m/s	±3% 读数	机组断面测量孔
颗粒物浓度	光学粒子计数器	0.3～10 μm	±10% 计数	上下游采样口
温湿度	温湿度一体传感器	-20～60 ℃	±0.5 ℃／±3% RH	过滤器下游
振动	压电式加速度计	0～50 m/s²	±5%	风机轴承座

表5 监测仪表配置与精度要求

六、阻力的长期增长规律与容尘寿命

阻力增长呈三段式特征。投入运行初期是滤材本底阻力，曲线平缓；粉尘层逐步建立后进入线性增长段，斜率与室外含尘浓度、风量正相关；接近容尘极限时阻力快速抬升，风机工作点偏移，风量出现明显衰减。

从航站楼的实际记录看，线性段的持续时间约占整个寿命周期的七成以上。把更换判据设在终阻力为初阻力一点五至两倍的位置，可在能耗增量与滤材利用率之间取得平衡。若仅以投运时间作为判据，容易在室外污染加重期提前失效。

阶段	阻力特征	占寿命比例	运行判据
本底段	接近初阻力，波动小于 5 Pa	约 5%	进场验收基线
线性增长段	按日均匀上升 0.3～1.2 Pa	约 70%	正常运行区
加速上升段	日增幅超过 3 Pa	约 20%	安排更换计划
堵塞段	达到两倍初阻力，风量下降	约 5%	立即更换

表6 阻力增长阶段划分与运行判据

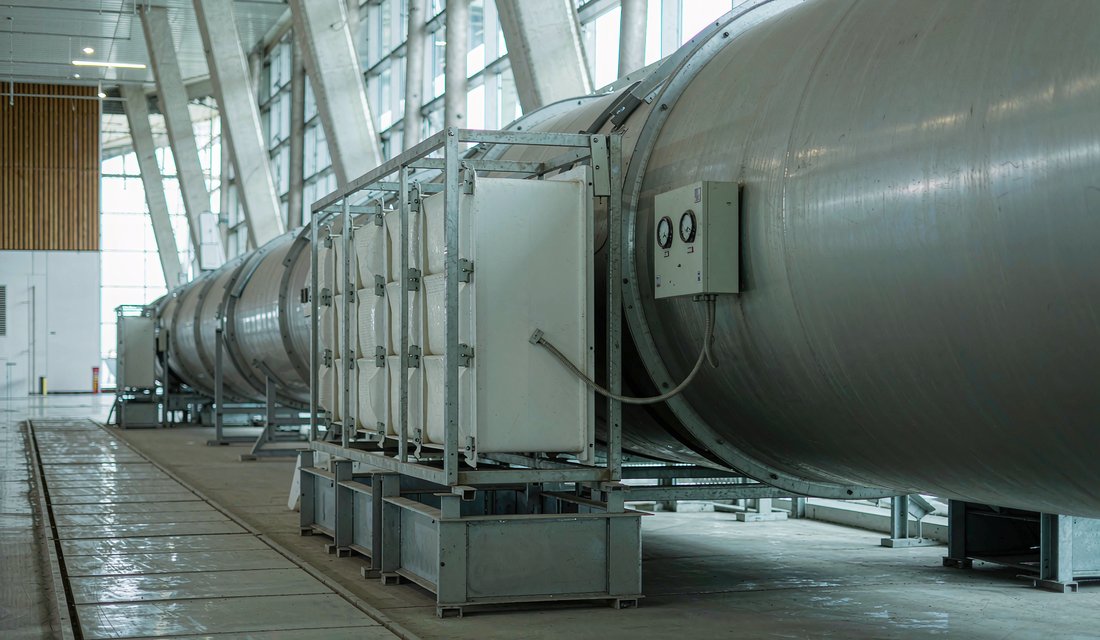

图2 航站楼新风机组中的袋式过滤器安装段

七、过滤效率的长期衰减特性

效率衰减有两类成因。一类可逆，即粉尘层过厚导致气流重新分布，部分滤料区域风速偏高、捕集能力下降；另一类不可逆，包括纤维断裂、接缝开线、滤材受潮后板结。前者可通过清灰部分恢复，后者只能更换。

按 ISO 16890-1:2016 的分级方法，效率以 ePM1、ePM2.5 与 ePM10 三档表述，并需注明是否经过消静电处理。航站楼新风的颗粒物以道路扬尘与二次气溶胶为主，粒径分布偏向粗模态，ePM10 的保持率因此成为更贴近实际的考核项。

过滤级	配置型式	ePM10	ePM2.5	承担的颗粒物区间
初级	板式粗效 G4	≥50%	<20%	粒径大于 10 μm 的纤维与尘土
中级	化纤袋式中效 F7	≥80%	≥50%	1～10 μm 的道路扬尘
末级	密褶式亚高效 H10	≥95%	≥80%	0.5～1 μm 的二次气溶胶
末端	风机盘管回风网	—	—	大颗粒与昆虫防护

表7 分级过滤组合与效率分配

八、滤袋结构完整性与破损预警

袋式过滤器的失效常始于接缝与袋底。气流脉动使袋体反复鼓胀，缝合处的纤维逐渐疲劳；袋底承受粉尘沉积的重量，长期悬垂后出现下垂与褶皱，局部风速升高又加速磨损。巡检时应重点查看袋底与迎风侧缝线。

结构完整性可用三种手段判断：目视与内窥镜检查、下游颗粒物浓度的阶跃监测、单袋风速扫描。其中下游浓度阶跃的响应快，适合纳入在线预警；配合定期扫描，可在破损扩大前定位到具体袋位。

检查部位	常见缺陷	判定标准	处理方式
袋口密封面	海绵压缩变形、脱胶	缝隙大于 2 mm 判不合格	更换密封条
纵向接缝	开线、针孔	缝线断裂超过三针	整袋更换
袋底	磨损穿孔、下垂贴壁	透光或明显褶皱	整袋更换
袋间分隔	粘连、缺失	袋间距不足设计值一半	调整或更换
框体	锈蚀、变形	平面度偏差大于 3 mm	修补或换框

表8 结构完整性检查项目与判定标准

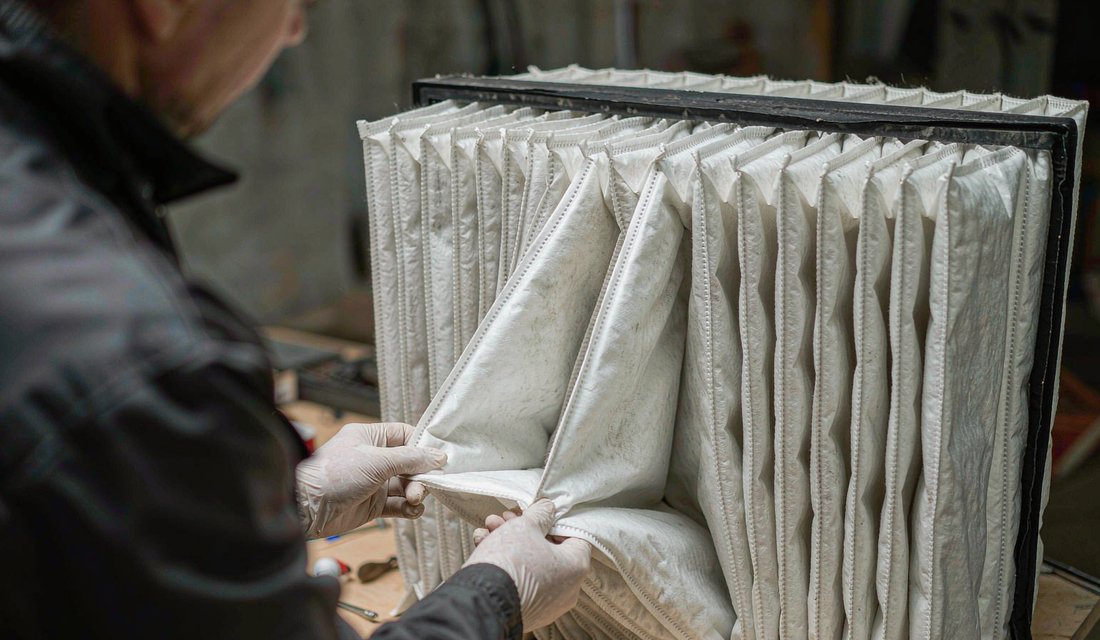

图3 袋式过滤器的定期维护与整组更换

九、能耗影响与全周期成本核算

过滤器阻力转化为风机轴功率的增量，与风量、阻力和风机效率三者相关。航站楼新风机组全年连续运行，阻力每上升五十帕，大风量机组的风机能耗增幅相当可观，这部分支出往往超过滤材本身的采购费用。

全周期成本应把滤材采购、更换人工、停机影响与风机电费合并计算。按 GB 50189-2015 的节能要求，宜选用较低初阻力、较高容尘量的配置，用略高的采购单价换取更长的更换周期与更低的平均运行阻力。

项目	低阻力高容尘方案	常规方案	差异说明
初阻力(Pa)	95	130	降低 35 Pa
平均运行阻力(Pa)	150	195	降低 45 Pa
年更换次数	1.5	2.5	减少一次停机
年滤材费用(元)	9600	8800	采购单价偏高
年风机电费(元)	21300	27600	节省 6300 元
年人工与停机(元)	2400	4000	节省 1600 元

表9 两种配置的全周期成本对照（单台机组估算）

十、季节性负荷与客流波动的响应

航站楼客流呈明显季节性与日周期波动。夏季空调负荷高、新风比大，过滤器面风速上升，阻力增长加快；冬季新风量下调，阻力增长放缓，但低风速下粉尘更易在袋底沉积；梅雨期的高湿工况则使滤材受潮后阻力异常抬升。

监测系统宜按季节设定不同的报警阈值，而不是全年使用同一数值。旺季可适度放宽终阻力报警点，避免频繁更换带来的停机损失；梅雨季应加强压差与湿度的联动判断，识别假性阻力上升，避免误换。

季节	新风比	阻力增长速率	监测重点
春季	中等	0.6～1.0 Pa/日	花粉季的粗颗粒负荷
梅雨季	中等	波动明显	湿度与压差联动判读
夏季	偏高	1.0～1.5 Pa/日	面风速与风机电流
秋季	中等	0.5～0.9 Pa/日	更换窗口期安排
冬季	偏低	0.3～0.7 Pa/日	低风速下的袋底积尘

表10 不同季节的阻力增长特征与监测重点

十一、维护策略、更换判据与选型验收

维护策略以状态维护为主、定期维护为辅。日常巡检记录压差与外观，季度检查袋体与密封条，年度做一次效率复测与风速扫描。更换时应整组同步进行，新旧滤袋混用会造成气流偏流，缩短整组寿命。

选型与验收应核对四项内容：滤材克重与效率等级的检测报告、框体与密封件的材质证明、额定风量下的初阻力实测值、安装后的整机泄漏检查。这些项目在 GB 50243-2016 的验收框架下均有对应条款，可作为现场抽检依据。

维护项目	周期	操作内容	更换判据
压差抄录	每周	读取并录入自控系统	连续两周超过阈值
外观巡检	每月	查看袋体变形与积尘	明显下垂或贴壁
密封件检查	每季度	压缩回弹与贴合测试	缝隙大于 2 mm
效率复测	每年	称重法或计数法	低于标称值一档
整组更换	按状态	停机、清洗框体、装新袋	阻力达两倍初阻力

表11 维护周期与更换判据建议

核对项	核查内容	合格要求
效率等级	第三方检测报告	与设计选型一致
滤材克重	抽样称重	不低于标称值 95%
初阻力	额定风量实测	不超过标称值 110%
框体材质	材质单与外观	无锈蚀、无变形
密封性能	安装后发尘扫描	无连续穿透点
外形尺寸	卷尺实测	偏差在 ±2 mm 内

表12 选型与进场验收核对清单

相关研究可参见许钟麟《空气洁净技术原理》与蔡杰《空气过滤器原理与应用》中关于滤材阻力与容尘关系的论述，国外文献如 W. Whyte 的《Cleanroom Technology》及《Filtration + Separation》《Indoor Air》刊载的现场实测研究，也提供了可对照的数据区间。
